维修手册_RX-7R_SVC.pdf - 第388页
第 2 章 操作顺序书 2- 5. 配件更换 314 治具吸嘴在下一工序也会使用，所以请按［完毕］进入下一工序。 18 请按［ >> ］，然后确认所有吸嘴号都有治具吸嘴。确认结束后，请按［确认 OK ］。 19 按［校准执行］，开始校准。校准结束后，按［完毕］。 20
第
2
章
操作顺序书
2-5.
配件更换
313

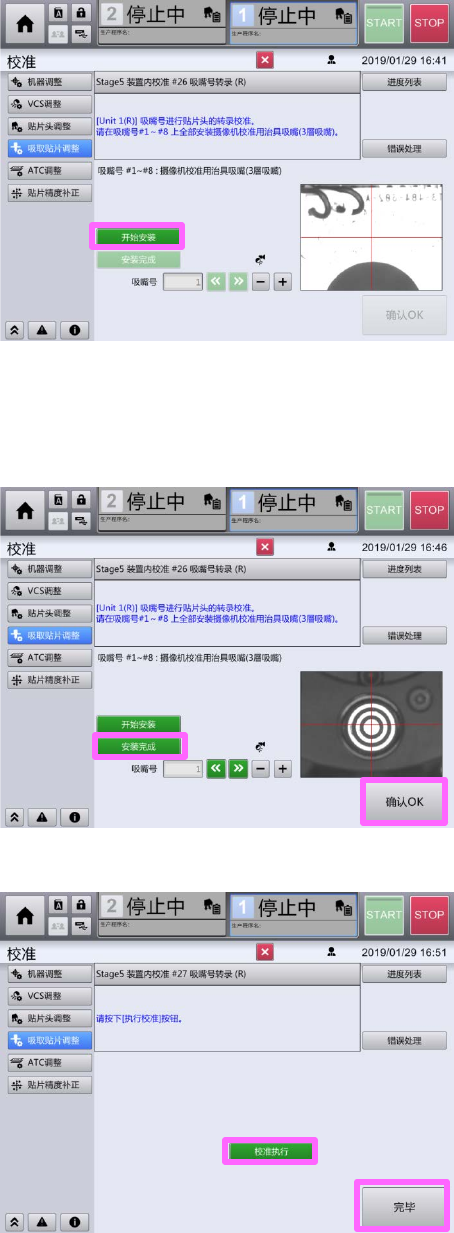

进行“吸嘴号转录”校准。请按［开始安装］，然后将治具吸嘴安装到吸嘴号
#1
～
#815
上。
治具吸嘴安装结束后，按［安装完成］使装置恢复。
16
请按［
>>
］，然后确认所有吸嘴号都有治具吸嘴。
确认结束后，请按［确认
OK
］。
按［校准执行］，开始校准。校准结束后，按［完毕］。
17
第
2
章
操作顺序书
2-5.
配件更换
314
治具吸嘴在下一工序也会使用，所以请按［完毕］进入下一工序。
18
请按［
>>
］，然后确认所有吸嘴号都有治具吸嘴。确认结束后，请按［确认
OK
］。
19
按［校准执行］，开始校准。校准结束后，按［完毕］。
20
第
2
章
操作顺序书
2-5.
配件更换
315
按［开始拆卸］并拆下治具吸嘴。
21
治具吸嘴拆卸结束后，按［拆卸完成］使装置恢复。装置恢复后，请按［完毕］。
22
请按［调整
OK
］，完成校准。
23
