第 2 章 操作顺序书 2- 5. 配件更换 255 硬盘驱动器的 更换 将本机电源置于 OFF 。 1 拆下本机后侧下部的护罩。 2 硬盘 驱动器安装在下图所示的 地方。 拆下与硬盘驱动器连接的电缆（ 2 根）。 3 取下硬盘驱动器托架的 2 个固定螺丝，拉出托架。 4 取下托架两侧的螺丝（ 6 个）。 5 安装新的硬盘驱动器。 6 把拆下的托架、电缆按原样安装。 7 安装本机后侧的护罩。 8
第
2
章
操作顺序书
2-5.
配件更换
254
2-5-2.
硬盘驱动器的更换
机器数据的保存方法
操作前请将用户级别更改为［
Service
］。关于更改的操作顺序，具体请参阅
“1-2.
用户级别的更改
”
。
把机器数据
USB
存储器插入本机的
USB
存储设备插入口。
1

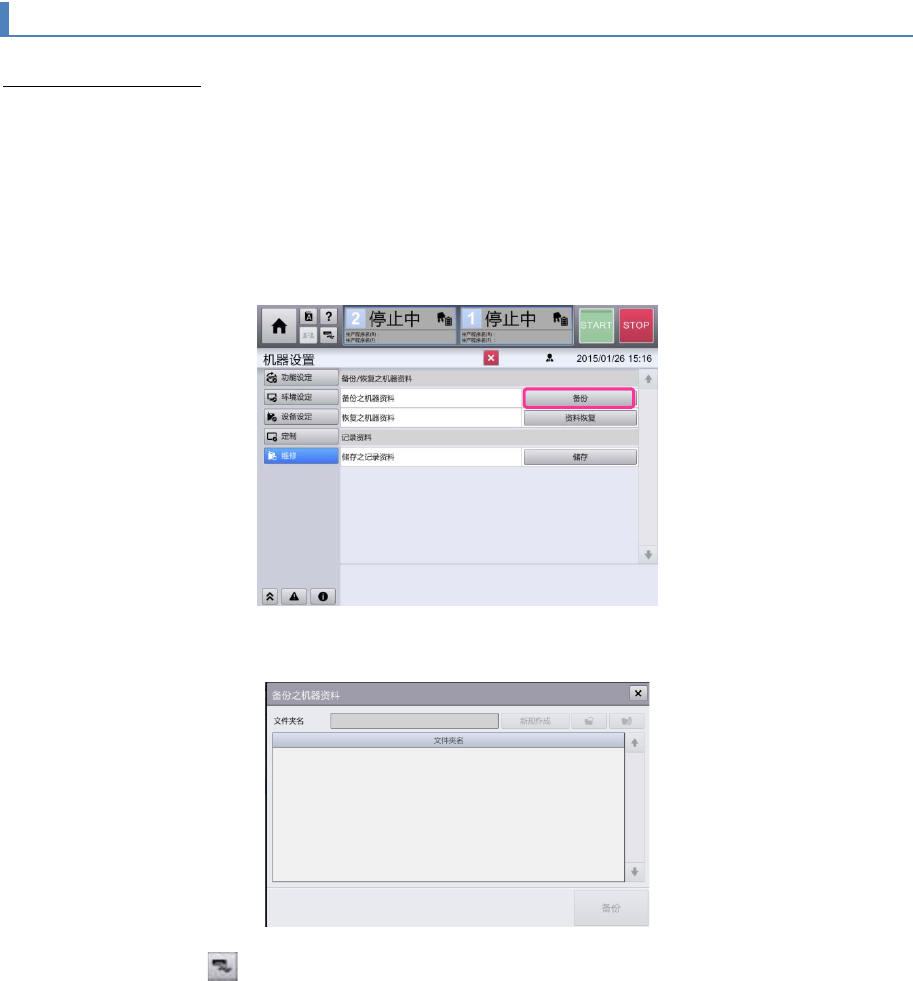

显示顶部菜单，选择［机器设置］，触摸画面左侧子菜单的［维修］。
2
触摸［备份］。
3
在机器数据的备份画面上选择（或建立）任意的文件夹，触摸［备份］保存机器数据。
4
触摸通用屏的 ，取下机器数据
USB
存储器。
5
第
2
章
操作顺序书
2-5.
配件更换
255
硬盘驱动器的更换
将本机电源置于
OFF
。
1
拆下本机后侧下部的护罩。
2

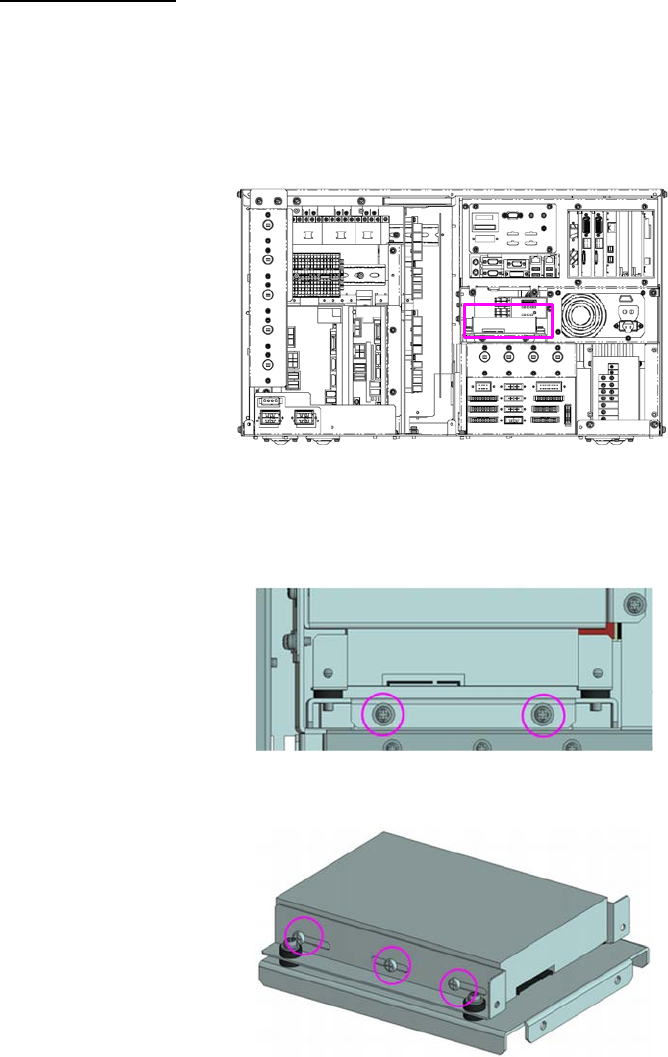

硬盘驱动器安装在下图所示的地方。
拆下与硬盘驱动器连接的电缆（
2
根）。
3
取下硬盘驱动器托架的
2
个固定螺丝，拉出托架。
4
取下托架两侧的螺丝（
6
个）。
5
安装新的硬盘驱动器。
6
把拆下的托架、电缆按原样安装。
7
安装本机后侧的护罩。
8
第
2
章
操作顺序书
2-5.
配件更换
256
更换硬盘驱动器后的设置
将本机电源置于
ON
，安装系统软件。
1
关于系统软件的安装，请参照“
RX-7R_Service Manual
”
1-1,
系统软件的安装这一项。
恢复机器数据
2

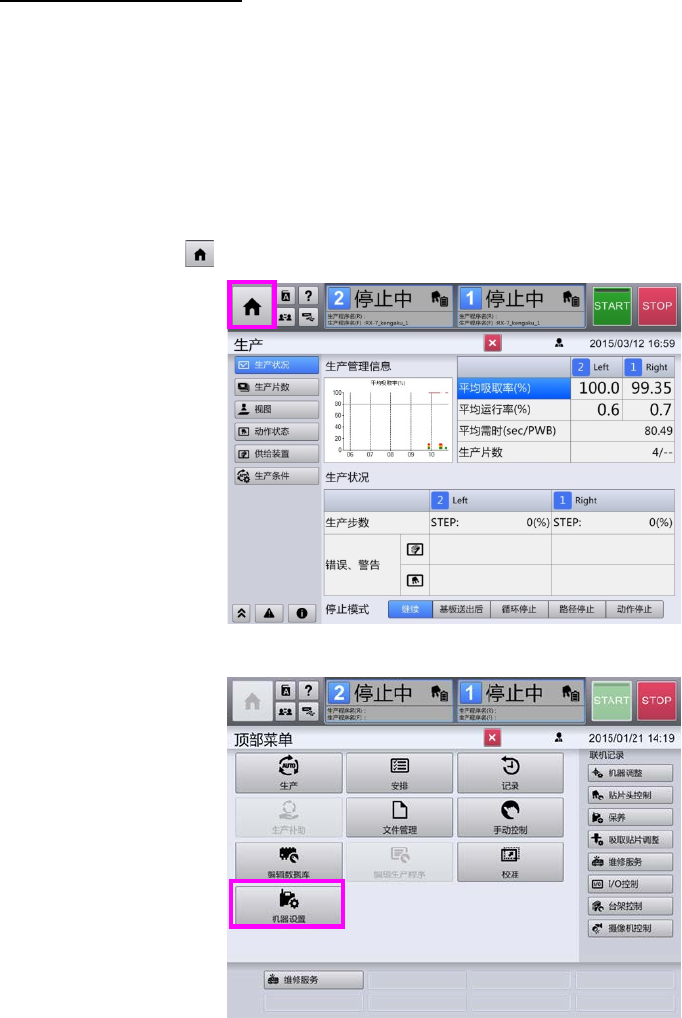

1) 请将用户级别变更为［SERVICE］。
2) 请按下 按钮，显示顶部菜单。
3) 按［机器设置］。
