第 2 章 操作顺序书 2- 5. 配件更换 343 用 4 个螺丝（ C4x10 ）暂时固定底座板。 13 螺丝拧紧扭矩： 0.8N ・ m 用 8 个螺丝（ C3x6 ）将底座板固定到 LM 块上。 14 请向箭头方向按 住底座板，进行固定。 螺丝拧紧扭矩： 2.0±0.1N ・ m
第
2
章
操作顺序书
2-5.
配件更换
342

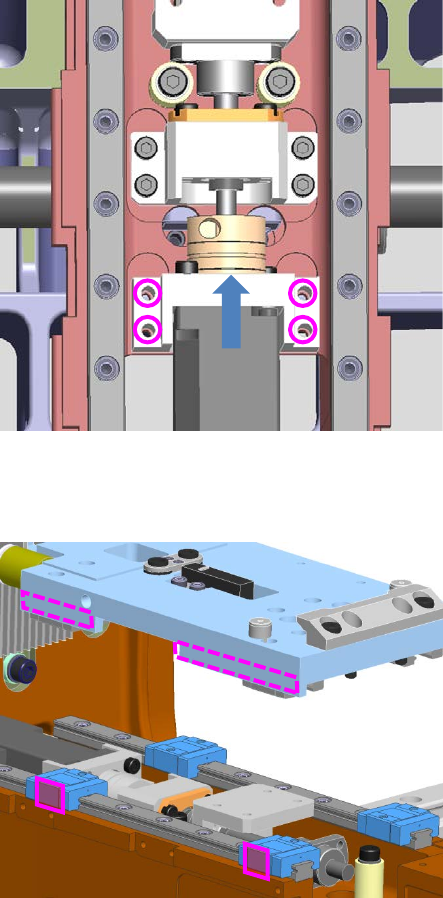

向箭头方向按压
Z
轴马达托架，用
4
个螺丝（
C3x25
）固定。
11
将耦合器上下移动时，确认可顺畅地移动。
如果移动不顺畅，请重新调整
Z
轴马达托架的固定位置。
螺丝拧紧扭矩：
1.0±0.05N
・
m
拆下用束线带临时固定的座板，把内侧的一面向
LM
导轨左侧面按紧。
12
※请注意不要夹住传感器的线束。
第
2
章
操作顺序书
2-5.
配件更换
343

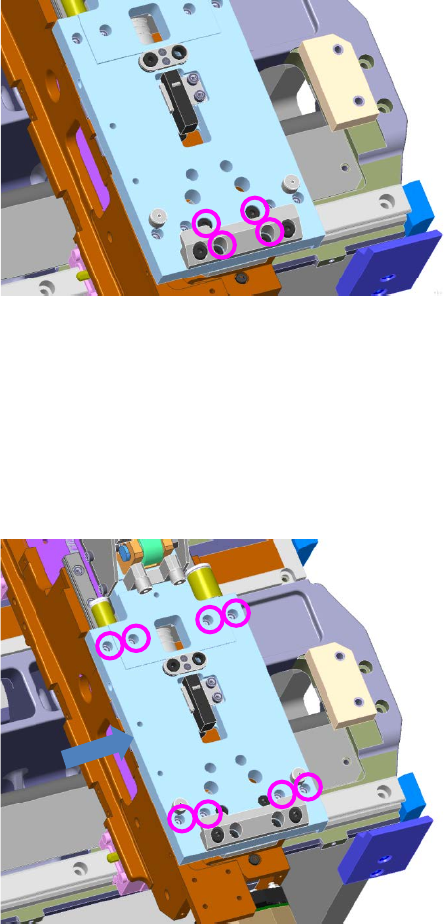

用
4
个螺丝（
C4x10
）暂时固定底座板。
13
螺丝拧紧扭矩：
0.8N
・
m
用
8
个螺丝（
C3x6
）将底座板固定到
LM
块上。
14
请向箭头方向按住底座板，进行固定。
螺丝拧紧扭矩：
2.0±0.1N
・
m
第
2
章
操作顺序书
2-5.
配件更换
344

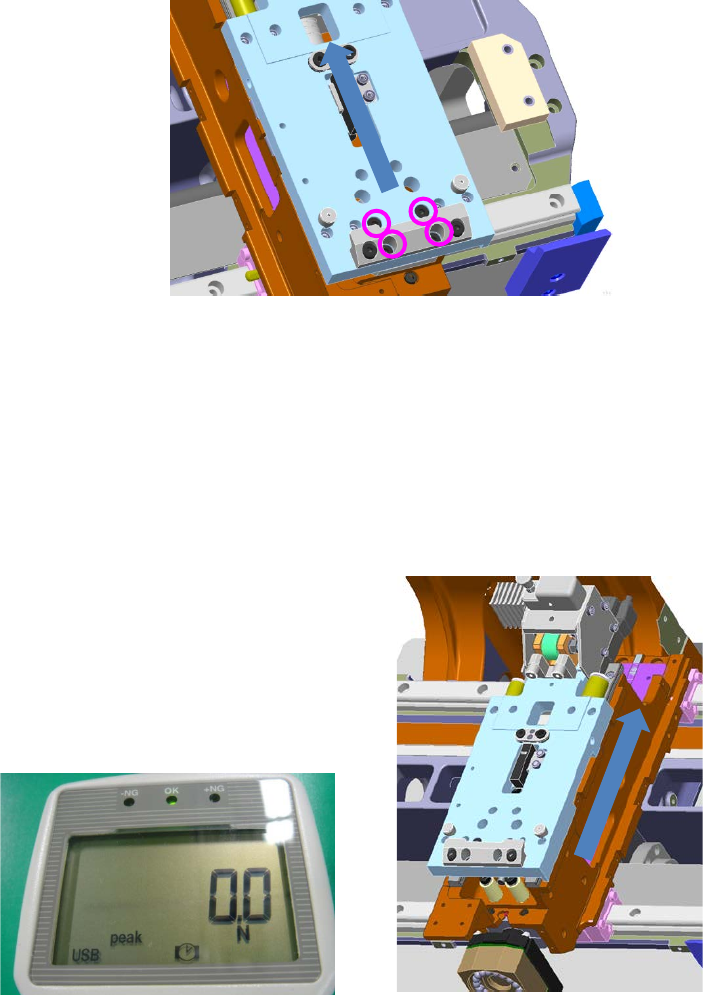

将底座板向箭头方向按住，用
4
个螺丝（
C4x10
）固定。
15
螺丝拧紧扭矩：
2.0±0.1N
・
m
用推拉力计测定底座板的滑动阻力。
16
从底座板降低的状态用推拉力计向箭头方向按压，进行测定，直至碰到停止挡块。
测定
3
次，即使其中有
1
次超过了规格值，也请进行重新安装。
规格
45N
以下
推拉力计的设定
・测定
MODE
：
peak
・单位：
N
将耦合器顶住滚珠丝杠的台阶部位，固定
1
处螺丝。
17
