维修手册_RX-7R_SVC.pdf - 第308页

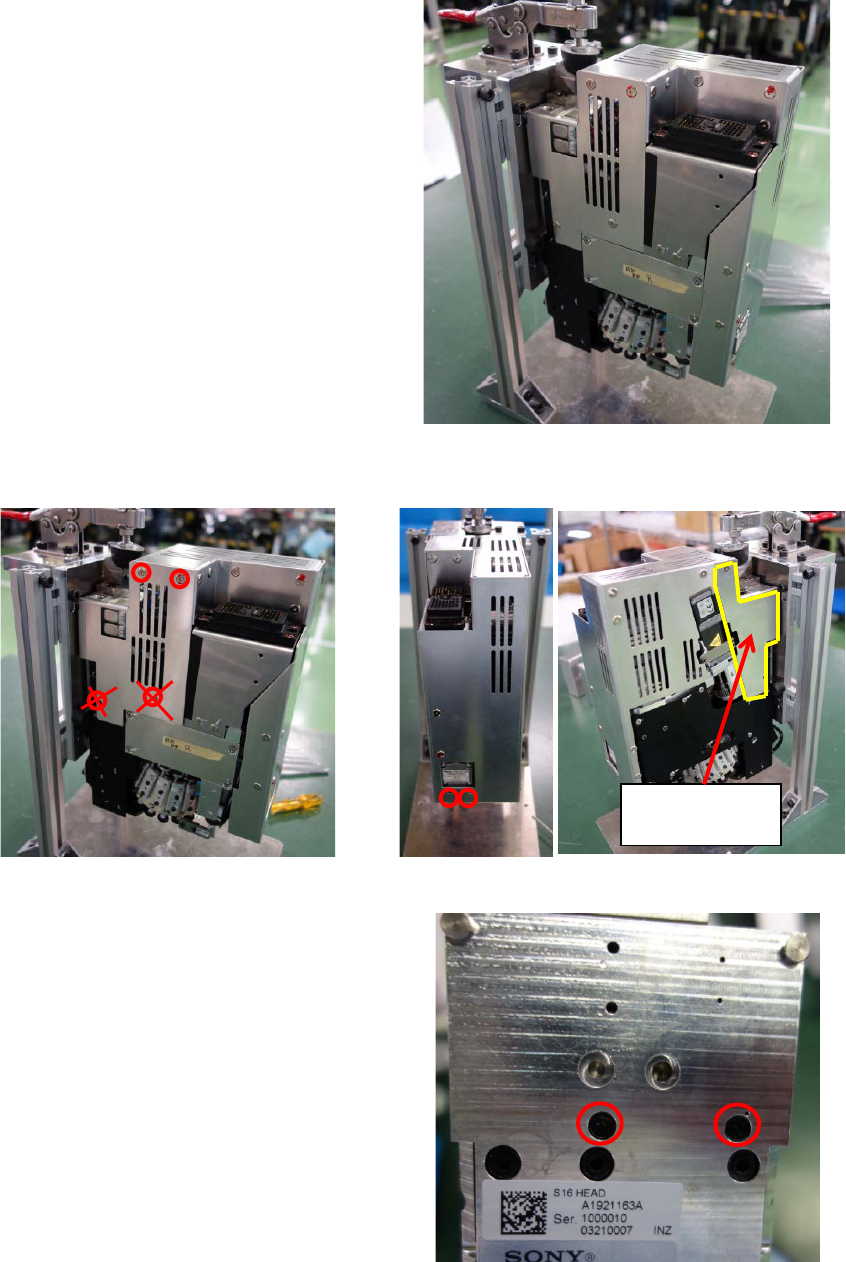

第 2 章 操作顺序书 2- 4. 维护 234 15 、拆下 贴片头 ，安 放到 贴片头 安装台 上。 16 、拆下固定贴片头护盖的 4 处螺丝 ，拆下贴片 头护盖 。 17 、拧松 贴片头 单元 内侧的 2 处螺丝 ，缓 和电池 托架夹紧的 状态。 注意 如果将螺丝完全拆下， 重新安装该螺 丝的作业会较困难，因 此应仅仅拧松 即可。 此护盖已拆。
