第 2 章 操作顺序书 2- 3. 校准 79 VCS 照明校准板 安装了校准板后，关闭前面护罩并触摸［安装完成］。 2 触摸“恢复”则 左右一次性更换台车上升且 门被锁定。 触摸［校准执行］。 3 校准结束后则显示结果。 4 确认差距的值为 0 〜 2 。 如果没问题，则 触摸［确定］。 移动到下一画面后，触摸［确认 OK ］。 5
第
2
章
操作顺序书
2-3.
校准
78
2-3-3. VCS
调整
选择画面左边的“
VCS
调整”后则显示进度列表。
1
选择“
VCS
照明调整”，然后按“个别显示”，则移动到校准画面。
相同项目的
(R)(L)
作业内容相同。
VCS
照度调整
按照
VCS
照度调整画面的指示进行校准。
请触摸［开始安装］并安装
VCS
照明校准板。
1
安装到
VCS
（固定摄像机）的上平面。
第
2
章
操作顺序书
2-3.
校准
79

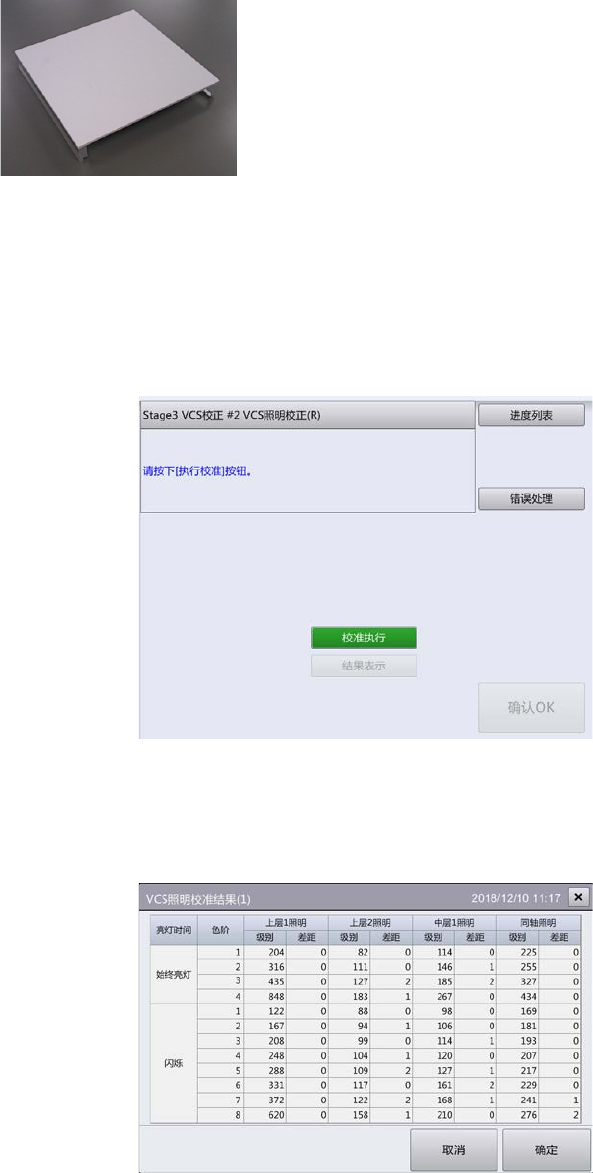

VCS
照明校准板
安装了校准板后，关闭前面护罩并触摸［安装完成］。
2
触摸“恢复”则左右一次性更换台车上升且门被锁定。
触摸［校准执行］。
3
校准结束后则显示结果。
4
确认差距的值为
0
〜
2
。
如果没问题，则触摸［确定］。
移动到下一画面后，触摸［确认
OK
］。
5
第
2
章
操作顺序书
2-3.
校准
80

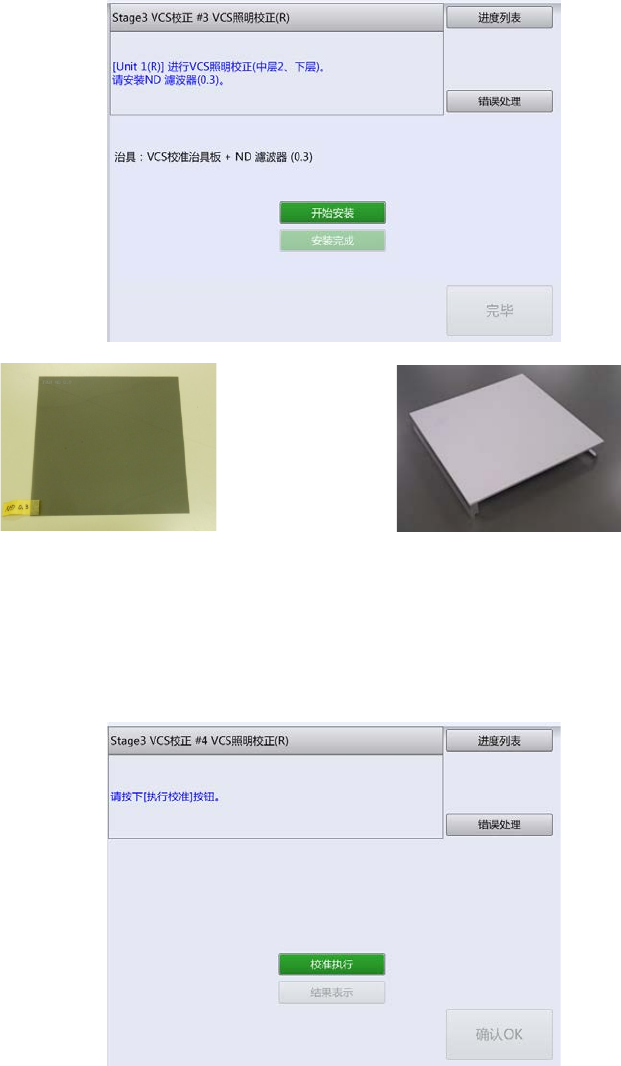

触摸［开始安装］并安装
VCS
照明校准板和
ND
滤波器
(0.3)
。
6
拉出台车，将
ND
滤波器放置到镜片上平面。
ND
滤波器(
0.3
)
VCS
照明校准板
设置台车并关闭前面护罩，然后触摸［安装完成］。将显示恢复动作对话框，请触摸
7
［恢复］。
触摸［校准执行］。
8
