第
2
章
操作顺序书
2-3.
校准
131

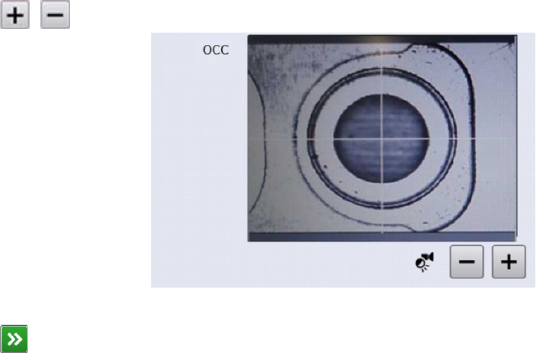

以目视确认
OCC
图像正确地出现在
ATC
圆孔位置的中央，。
2
触摸
/
可调整摄像机照明的亮度。
触摸 可使槽号提升
1
位。槽号到
20
时，吸嘴盒编号变为
2
。
用
OCC
图像确认１、
2
号吸嘴盒之全部
#1
～
#20
槽的圆孔位置。
3
触摸［确认
OK
］。
4
第
2
章
操作顺序书
2-3.
校准
132
吸嘴的交換确认
吸嘴的状态确认完成后，显示如下画面。为了确认吸嘴的更换，把吸嘴安装到吸嘴盒内。
触摸［装置内作业开始］。
1
进行左右一次性更换台车上升、前面护罩的锁定后，装在贴装头上的全部吸嘴收存至吸嘴盒，
所有的基板传送轨道向身前靠近。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，用手拆下装置内的左右吸嘴盒。
2
在装置内左右吸嘴盒之槽号
#1
～
#8
和
#11
～
#18
的位置上安装吸嘴（合计
32
个）。
3
请将吸嘴的半缺部对准销子。
把吸嘴盒装在原来的位置上。
4
关闭前面护罩，触摸［装置内作业完成］。
5
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
第
2
章
操作顺序书
2-3.
校准
133
触摸［完毕］。
6
显示确认
ATC
交换吸嘴的画面。
触摸［执行吸嘴交换确认］。
7
进行左右一次性更换台车上升、前面护罩的锁定后，进行全部吸嘴的
ID
识别，将
32
个吸嘴依
次从交换器中安装到贴装头的各
吸嘴号上。然后进行左右一次性更换台车下降、前面护罩解除
锁定。
吸嘴交换确认正常完成后，显示［吸嘴交换确认正常完成。］的信息，［完成］按钮生效。
触摸［完毕］。
8
显示左侧装置调整
ATC
的［个别显示］画面。请根据画面指示与右侧装置相同地执行校准。
全部工序完成后，显示［调整
ATC
完成。］。
