第 3 章 布置图 3- 2. PC 单元 4 3- 2. PC 单 元 (RX -7R 无 ) (RX -7R 无 )
第
3
章
布置图
3-1.
整体图
3
背面
(a) BREAKER SWITCH
(b) BREAKER
(
WITH OPTIONAL
TRANSFORMER
)
(c) JOINT IN (SMEMA)
(d) JOINT OUT (SMEMA)
(e) HOUR METER
(f) LAN PORT
(g) START INTER LOCK
(h) RESET SWITCH
e
f
h
c
d
g
a
b
第
3
章
布置图

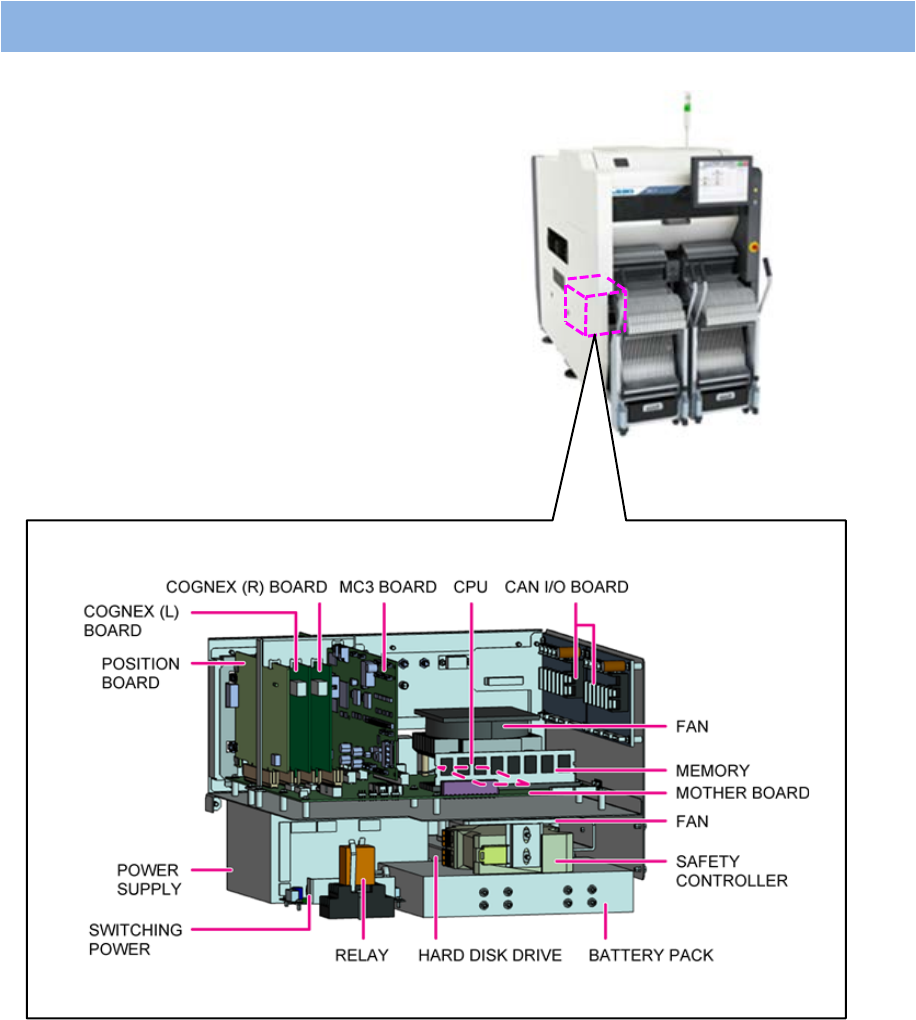

3-2. PC
单元
4
3-2. PC
单元
(RX-7R
无
)
(RX-7R
无
)
第
3
章
布置图

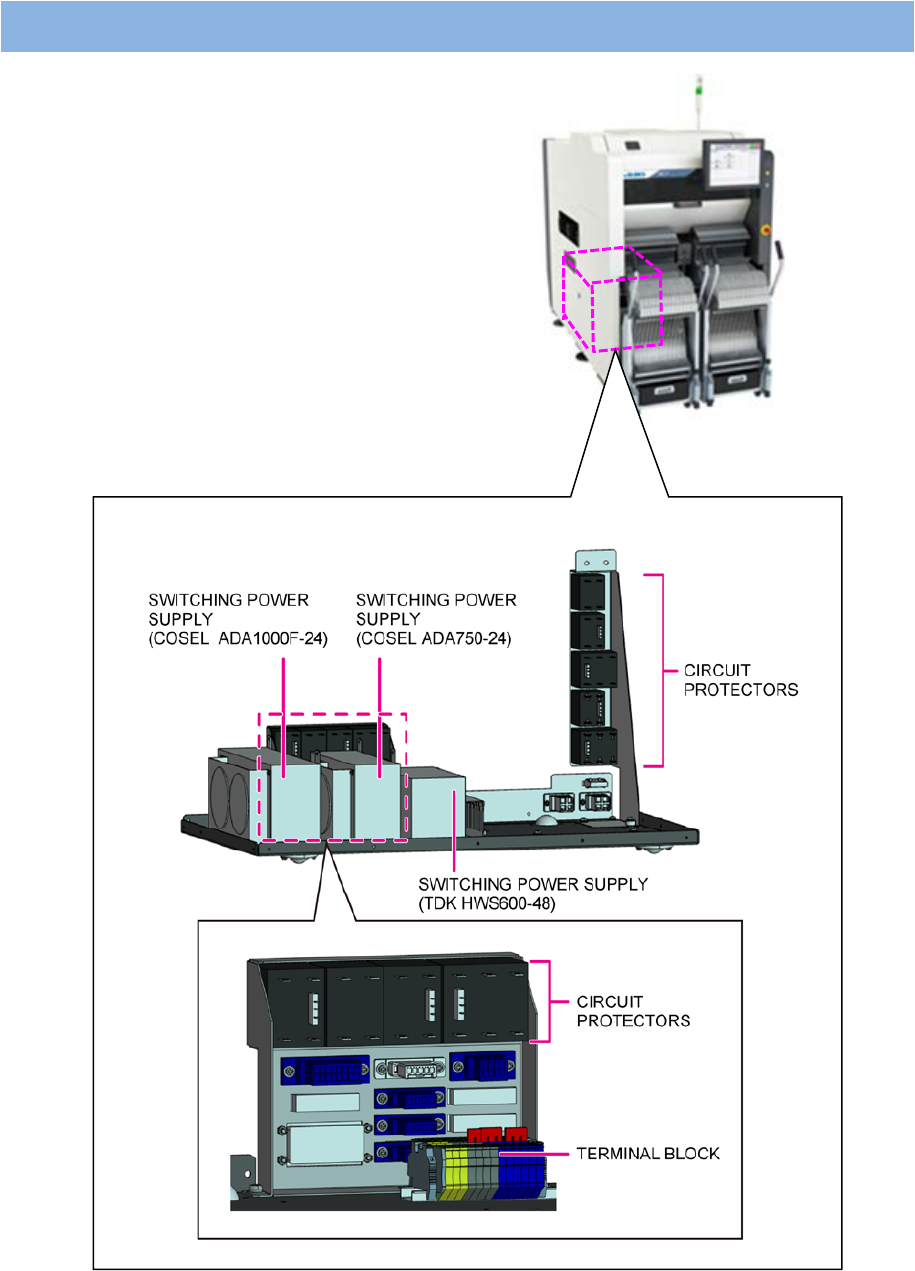

3-3.
电源箱
5
3-3.
电源箱
(RX-7R
无
)
