第 2 章 操作顺序书 2- 3. 校准 153 5. 贴装精度补正 5- 1. 选择角度群组转 写补正结果确认 选择『角度群组 转写补正结果确认 ( 前 R) ( 范畴 1 、统 一全体 ) 』，选择『个别显 示』。 ※ 范畴： Z 轴的高度 ( 有 1 、 2 。 ) 统一全体：吸取 元件的识别贴片方法 ( 有 统一全 体 , 个别 , 高精度。） 5- 2. 选择生产程序 选择『生产程序 切换』。
第
2
章
操作顺序书
2-3.
校准
152

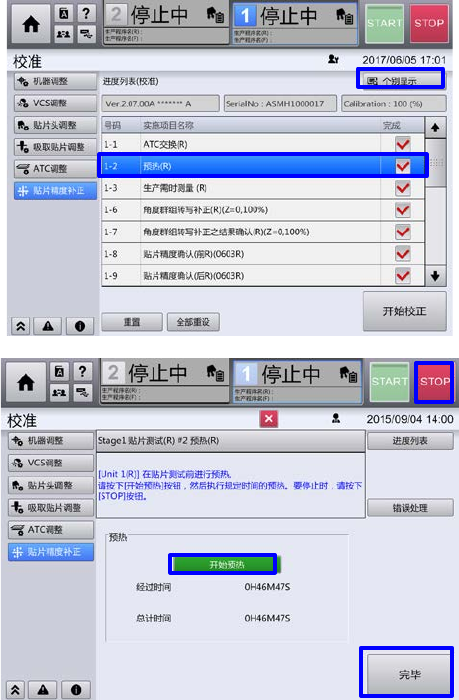

4.
预热
4-1.
选择预热
(R)
选择『预热(R)』，选择『个别显示』。
4-2.
执行预热
选择『预热开始』，开始预热。
要停止预热时，请选择『STOP』。
※
预热请实施
45~60
分钟左右。
通过预热使装置状态接近实际生产时
的状态，对实际生产时预想的贴装精
度进行补正。
（关系到减少生产时的贴装位置的散
布、移位，提高生产基板的品质。）
※
在实际生产等过程中，如果装置已连
续运转了
45
分钟以上，则不需要预
热。
（但是，如果连续运转后停止了 30 分
钟以上时，需要预热。）
实施后规定时间预热，按『STOP』
按钮空转使之停住，按『完毕』。
第
2
章
操作顺序书
2-3.
校准
153

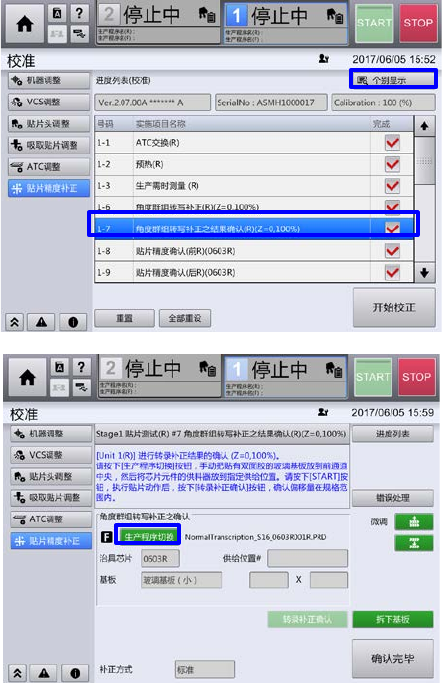

5.
贴装精度补正
5-1.
选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认(前 R)
(范畴 1、统一全体)』，选择『个别显
示』。
※
范畴：
Z
轴的高度
(
有
1
、
2
。
)
统一全体：吸取元件的识别贴片方法
(有 统一全体,个别, 高精度。）
5-2.
选择生产程序
选择『生产程序切换』。
第
2
章
操作顺序书
2-3.
校准
154

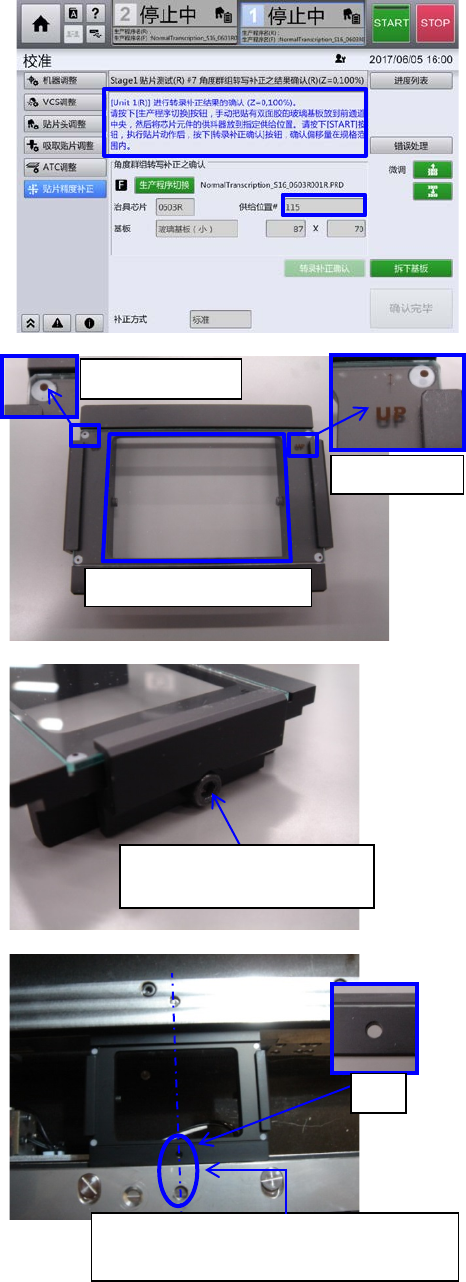

5-3.
准备补正时必要的材料
请将贴有双面胶带的玻璃基板，以及安
放了 KOA 公司制造的方形芯片电阻
0603R 的供料器，按照画面指示安放到
装置上。
◎ 准备玻璃基板时的注意要点
请以右侧图像为参考，准备玻璃基
板。（请注意以下的项目。）
●
玻璃基板安放面不要有异物。
●
使玻璃基板标有的『
UP
』字符朝
上，进行固定。
●
玻璃基板要靠近近前。
●
固定螺丝不要拧得太紧。
●
双面胶带仅粘贴在开口部，不要遮
挡
BOC
标记。
●
粘贴双面胶带时，不要使气泡进
入。
● BOC
标记不要有损伤。
●
玻璃基板不要弄脏。
◎ 将基板安放到装置时的注意要点
请以右侧图像为参考，将玻璃基板
放置到装置的近前通道的中央。
请注意以下要点。
●
以通道的刻度为参考进行放置。
●
将基板开孔的方向放置到近前。
●
基板要靠近近前侧通道。
●
要按压基板确实返回到固定位置。
（如果未返回，会由于不能检测出
通道标记，发生错误。）
UP
标记
双面胶带粘贴区域
BOC
标记
注意固定螺丝拧的过紧
※玻璃基板会破损。
将玻璃基板的基座孔与通道中央的孔
对准。
孔
