第 2 章 操作顺序书 2- 3. 校准 125 关闭前面护罩，触摸［拆卸完成］。 8 进行左右一次性 更换台车上升、前面护罩的 锁定。 触摸［完毕］。 9
第
2
章
操作顺序书
2-3.
校准
124
RN

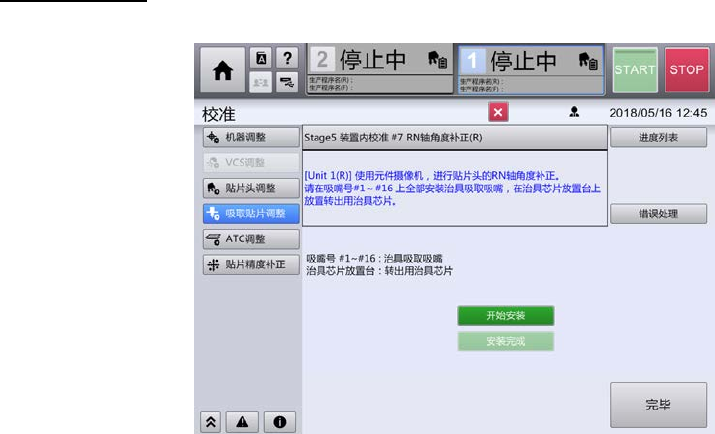

轴角度补正
触摸［开始安装］。
1
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
将治具吸嘴安装到装置的吸嘴号
#1
～
16
上，把玻璃芯片
(7x7)
放到治具芯片安置台上。
2
※如前一次校准时安装的吸嘴、玻璃芯片保持原状未卸下时，直接触摸第
4
步完成。
关闭前面护罩，触摸［安装完成］。
3
进行右侧装置的一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
4
显示确定贴装头贴装行程的画面。
触摸［校准执行］。
5
进行左右一次性更换台车上升、前面护罩的锁定后，对吸嘴号
#1
～
16
进行
RN
齿轮的补正量计
算。校准正常完成后，显示［校准处理正常完成。］的信息。
触摸［开始安装］。
6
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
打开前面护罩，取下吸嘴号
#1
～
16
上安装的治具吸嘴和玻璃芯片
(7x7)
。
7
第
2
章
操作顺序书
2-3.
校准
125
关闭前面护罩，触摸［拆卸完成］。
8
进行左右一次性更换台车上升、前面护罩的锁定。
触摸［完毕］。
9
第
2
章
操作顺序书
2-3.
校准
126
转写校准
贴装头的贴装行程确定结束后，显示如下画面。安装右侧装置各吸嘴号转写校准用的治具吸取吸嘴。
触摸［开始安装］。
1
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，
RT
轴的转塔向吸
嘴号
#1
的位置旋转，所有通道向身前靠。然后进行左右一次性更换台车下降、前面护罩解除锁
定。
在吸嘴号
#1
安装治具吸取吸嘴。
2
把治具芯片放置于治具芯片置放处。
3
关闭前面护罩，触摸［安装完成］。
4
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
5
显示转写校准画面。
触摸［校准执行］。
6
进行右左一次性更换台车上升、前面护罩的锁定后，使用元件摄像机进行暂定转写校准和分角
度转写校准，进行元件摄像机的倾角补正。在吸嘴号
#1
上，对３种
Z
轴高度以
45
度的角度间
距（８步）进行。
校准正常完成后，显示［校准处理正常完成。］的信息。
触摸［完毕］。
7
保存校准结果，显示治具吸取吸嘴的拆卸画面。
