第 2 章 操作顺序书 2- 5. 配件更换 344 将底座板向箭头方向按住，用 4 个螺丝（ C4x10 ）固定。 15 螺丝拧紧扭矩： 2.0±0.1N ・ m 用推拉力计测定底座板的滑动阻力。 16 从底座板降低的 状态用推拉力计向箭头方向 按压，进行测定，直至碰到 停止挡块。 测定 3 次，即使其中有 1 次超过了规 格值，也请进行重新安装。 规格 45N 以下 推拉力计的设定 ・ 测定 MODE ： peak ・ 单位： N …
第
2
章
操作顺序书
2-5.
配件更换
343
用
4
个螺丝（
C4x10
）暂时固定底座板。
13
螺丝拧紧扭矩：
0.8N
・
m
用
8
个螺丝（
C3x6
）将底座板固定到
LM
块上。
14
请向箭头方向按住底座板，进行固定。
螺丝拧紧扭矩：
2.0±0.1N
・
m
第
2
章
操作顺序书
2-5.
配件更换
344
将底座板向箭头方向按住，用
4
个螺丝（
C4x10
）固定。
15
螺丝拧紧扭矩：
2.0±0.1N
・
m
用推拉力计测定底座板的滑动阻力。
16
从底座板降低的状态用推拉力计向箭头方向按压，进行测定，直至碰到停止挡块。
测定
3
次，即使其中有
1
次超过了规格值，也请进行重新安装。
规格
45N
以下
推拉力计的设定
・测定
MODE
：
peak
・单位：
N

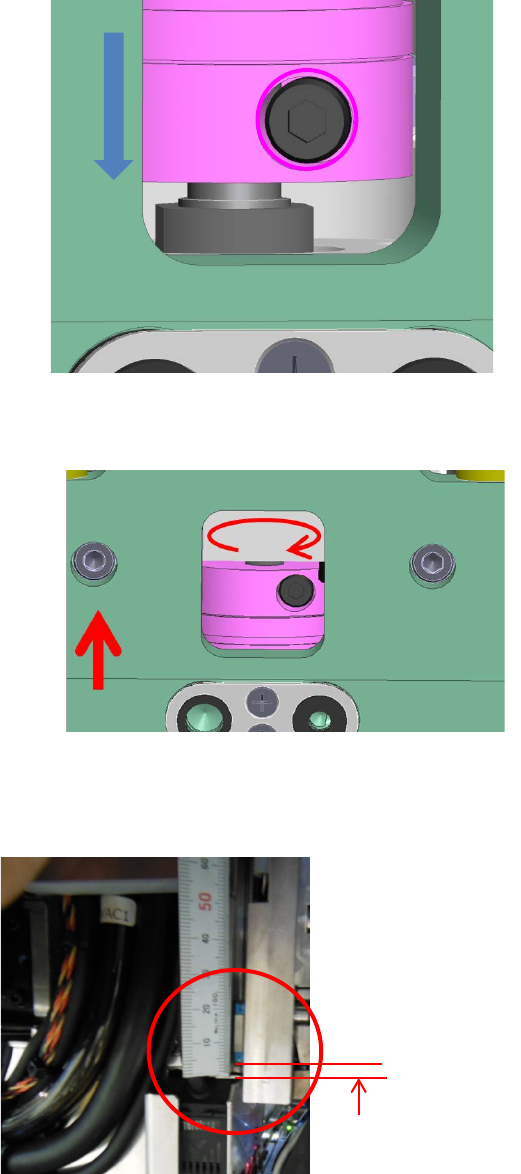

将耦合器顶住滚珠丝杠的台阶部位，固定
1
处螺丝。
17
第
2
章
操作顺序书
2-5.
配件更换
345
螺丝拧紧扭矩：
1.0±0.05N
・
m
将底座板向箭头方向移动，到可以看到耦合器上侧
(
马达侧
)
的螺丝的位置，进行固定。
18
螺丝拧紧扭矩：
1.0±0.05N
・
m
进行马达线束的连接以及用自锁扎带进行固定，将气管插到原来的位置。
19
请旋转调整联轴器，使
Z
轴的位置如右图所示，使
LM
引导部端面与板金的间隙约为
20
3mm
。
约
3mm
