第 2 章 操作顺序书 2- 4. 维护 212 10. 机械阀滑阀清洁 1 10 - 1. 松开 2 个Ｍ 1.4 低头精密小螺丝， 卸 下滑阀导管，将滑阀朝 上方抜出。 10 - 2. 给滑阀的 O 形环薄薄地涂敷黑田 MV - 200G 润滑脂。 10 - 3. 将滑阀恢复到原位，安 装滑阀导管 后，将滑阀用手指上下 移动，检查是 否能无障碍地平稳动作 。 安装滑阀导管时的紧固 扭矩 0.025N ・ m 注意 如将螺丝旋得太紧，…
第
2
章
操作顺序书
2-4.
维护
211

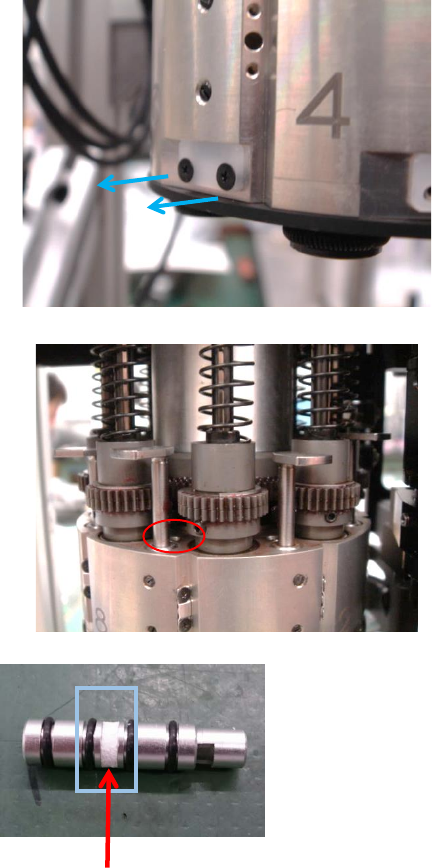

9.
机械阀过滤器的检查及更换
9-1.
松开
2
个
M1.4
的低头精密小螺丝，卸
下滑阀导管。
9-2.
卸下
1
个
M2.5x4
螺丝和垫圈，用棒由
下向上推起，将机械阀从上部卸下。
9-3.
更换过滤器。
此时，在不堵塞孔的位置用双面胶固
定过滤器。并且在更换过滤器之前，
应对机械阀粘贴过滤器的部位进行脱
脂。
不要对
O
形环脱脂。如果脱脂，应薄
薄地涂敷黑田
MV-30G
。
过滤器
9-4.
按与卸下步骤相反的顺序安装好。
第
2
章
操作顺序书
2-4.
维护
212
10.
机械阀滑阀清洁
1
10-1.
松开
2
个Ｍ
1.4
低头精密小螺丝，卸
下滑阀导管，将滑阀朝上方抜出。
10-2.
给滑阀的
O
形环薄薄地涂敷黑田
MV-
200G
润滑脂。
10-3.
将滑阀恢复到原位，安装滑阀导管
后，将滑阀用手指上下移动，检查是
否能无障碍地平稳动作。
安装滑阀导管时的紧固扭矩
0.025N
・
m
注意
如将螺丝旋得太紧，滑阀导管会损坏。旋紧用的力应使螺丝不会松动即可。
第
2
章
操作顺序书
2-4.
维护
213
11.
吸嘴夹具部的清洁及注油
用棉棒擦拭夹具内部
(I)
部，如脏污
严重可蘸上涡轮机油擦拭。
12.
吸嘴轴部的清洁
用手抓住吸嘴轴，对拉出的轴表面
(J)
部，用擦拭布清洁。
沾污严重时，请稍微沾取涡轮机油
擦拭。
13. VCS
保护罩的清洁
13-1.
请松开
VCS
正面的螺丝，卸下保
护罩。
(J)
