第 2 章 操作顺序书 2- 5. 配件更换 326 在安装新的基板 前，请确认以下各点。 No. 名称 确认部位 ① CPU JP11 1 - 2 间 ※ 使用附属的跨 接插脚 ② Posit ion 基板 SW 1 ：全部 OFF ③ MC3 基板 SW 1 、 SW 7 ：全部 OFF ， SW 4 ：仅 2 ON ， SW 4 ：仅 2 ON ④ 摄像机基板 ⑤ 摄像机基板
第
2
章
操作顺序书
2-5.
配件更换
325

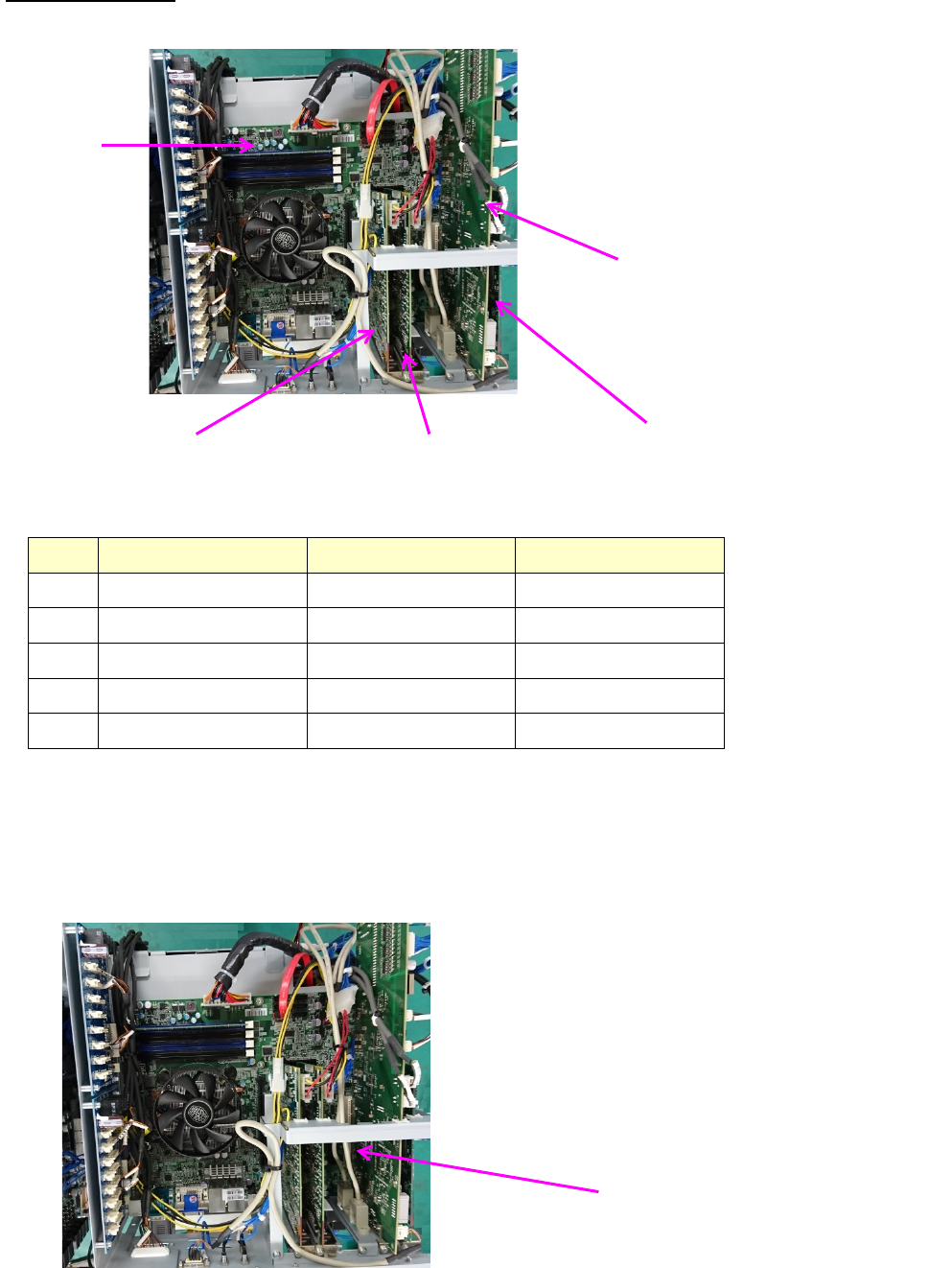

各控制基板的更换
<
各种基板简介
>
No. 名称
功能
其他
①
CPU CPU -
②
Position
基板
伺服放大器通信
Unit1/2
③
MC3
基板
I/O
通信
Unit1/2
④
摄像机基板
基板
/
元件
/
翘立
Unit2
⑤
摄像机基板
基板
/
元件
/
翘立
Unit1
1
请松开基板压紧架的安装螺丝
×2
个，卸下压紧架，拆下对象基板所连接的连接器，从
CPU
基板上拔出基板予以更换。
③
MC3
基板
④摄像机基板（
Unit2
）
①
CPU
⑤摄像机基板（
Unit1
）
②
Position
基板（运动控制器）
基板压紧架
第
2
章
操作顺序书
2-5.
配件更换
326
在安装新的基板前，请确认以下各点。
No.
名称
确认部位
①
CPU
JP11 1-2
间
※使用附属的跨接插脚
②
Position
基板
SW1
：全部
OFF
③
MC3
基板
SW1
、
SW7
：全部
OFF
，
SW4
：仅
2 ON
，
SW4
：仅
2
ON
④
摄像机基板
⑤
摄像机基板
第
2
章
操作顺序书
2-5.
配件更换
327

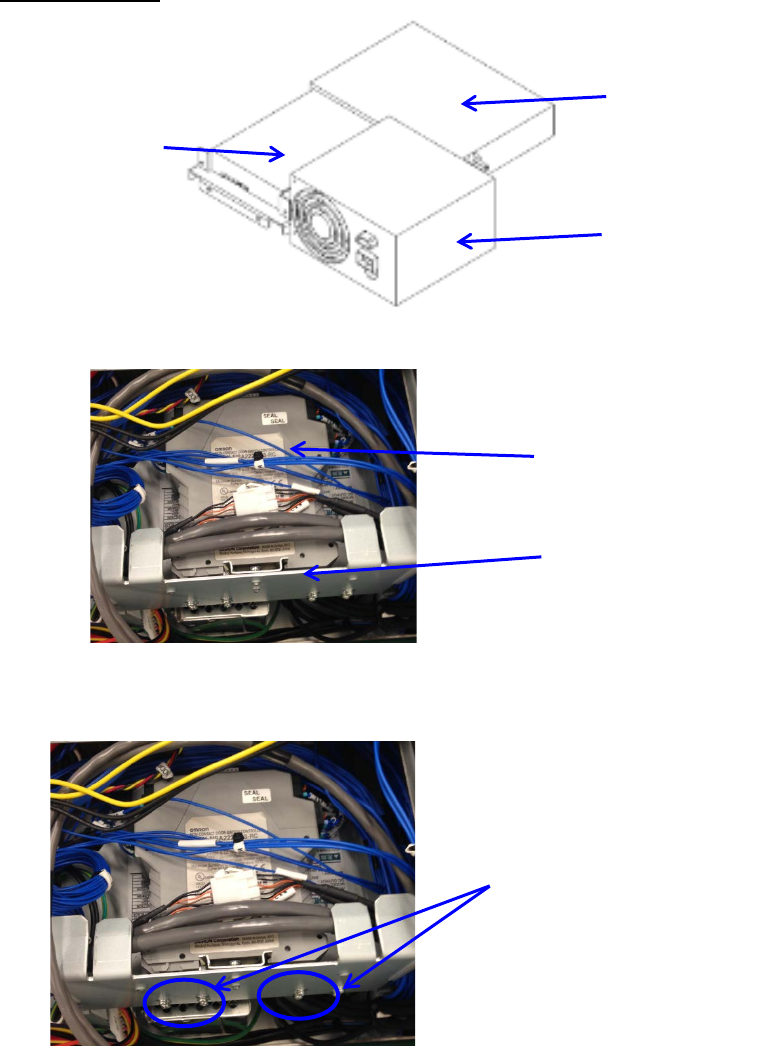

ATX
电池的更换
1
把位于电池上部的安全继电器装置从
DIN
轨道上卸下。
2
拆下与电池连接的连接器，松开电池装置的固定螺丝
×8
个，拆下电池装置。
安全继电器装置
DIN 轨道
固定螺丝
电池
ATX 电源
HDD
