第
2
章
操作顺序书
2-3.
校准
136
2-3-7.
贴片精度补正
贴片精度补正中要确认贴片精度是否在规定范围内。
高速贴片头
(P16/P16S)
的贴片精度补正

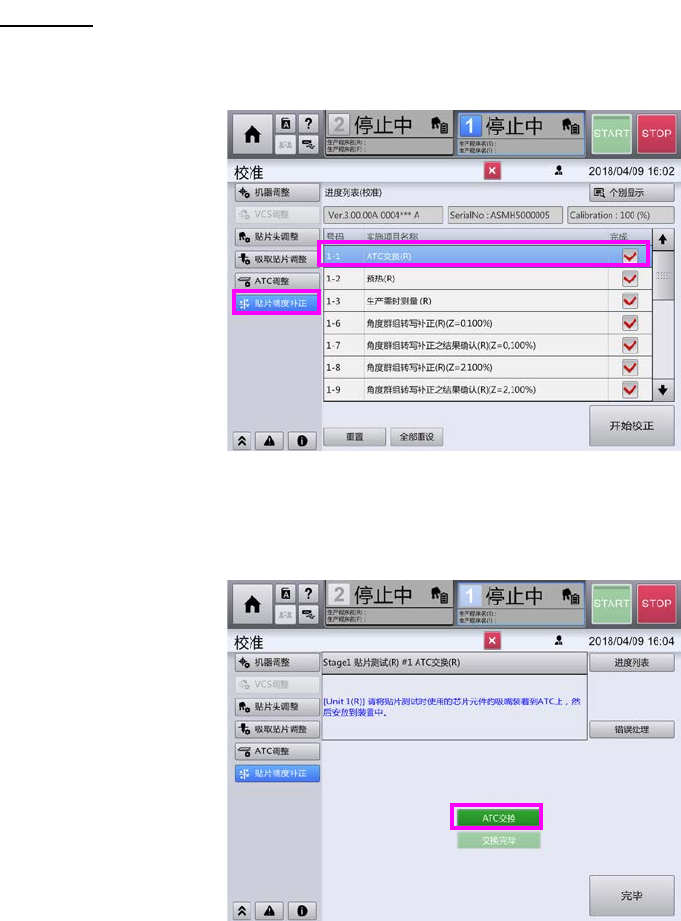

从画面左侧的子菜单中触摸［贴片精度补正］。
1
显示［进度列表］画面。
选择要进行［贴片精度补正］的贴装头。
2
贴片精度补正的流程
贴片测试按以下所示的工序进行。
准备
1
进行测试所需的准备。
1
ATC
的交换
2
生产程序的加载
角度群组转写补正
2
将芯片分角度贴片到玻璃治具基板上，识别贴片后的位置，计算贴片偏移进行偏移补正。
对以下项目依次进行补正。
顺序
元件名称
通道
数值
玻璃基板
元件个数
1 0603R
前通道
Z
＝
0 mm
玻璃基板（小）
1024
2
0603R
前通道
Z
＝
2 mm
玻璃基板（小）
1024
3
0603R
前通道
Z
＝
4 mm
玻璃基板（小）
1024
第
2
章
操作顺序书
2-3.
校准
137
确认角度群组转写补正的结果
3
进行与
2
相同的动作，确认补正已实施。
对以下项目依次确认补正。
顺序
元件名称
通道
数值
玻璃基板
元件个数
1
0603R
前通道
Z
＝
0 mm
玻璃基板（小）
1024
2
0603R
前通道
Z
＝
2 mm
玻璃基板（小）
1024
3
0603R
前通道
Z
＝
mm
玻璃基板（小）
1024
吸嘴位置
X
成分补正
4
进行分角度转写补正后，改变机种数据，确认贴装精度在规格之内。
按如下顺序确认。
顺序
元件名称
通道
数值
玻璃基板
元件个数
1
0603R
前通道
Z
＝
0 mm
玻璃基板（大）
320
2 0603R
前通道
Z
＝
2 mm
玻璃基板（大）
320
3
0603R
前通道
Z
＝
4 mm
玻璃基板（大）
320
确认吸嘴位置
X
成分补正的结果
5
进行与
4
相同的动作，确认补正已实施。
对以下项目依次确认补正。
顺序
元件名称
通道
数值
玻璃基板
元件个数
1 0603R
前通道
Z
＝
0 mm
玻璃基板（大）
320
2
0603R
前通道
Z
＝
2 mm
玻璃基板（大）
320
3
0603R
前通道
Z
＝
4 mm
玻璃基板（大）
320
第
2
章
操作顺序书
2-3.
校准
138
ATC
交换
请按［
ATC
交换］。
1
按［个别显示］。
2
按［
ATC
交换］。
3
