第 1 章作业顺序书

1-5. 各种固件升级的汇总

1-5.

各种固件升级的汇总

1-5-1.

在装置画面升级

从装置维修服务菜单的固件画面，可以对以下的固件进行升级。

1) 搬送固件（搬送、支撑台、宽度调整）

2) MC3 Sub 固件

3) 供料器固件（EF 供料器、RF 供料器）

4) 台架固件（EF 台架、RF 台架）

注意：

①

在需要同时实施搬送、MC3SUB、MC3MAIN 的固件更新时，

请务必按照 1）搬送⇒2）MC3 Sub⇒3）MC3 Main 的顺序执行

。

在执行 MC3 Main 的更新时，需要进行串口电缆等的准备。请务必确认「1-5-2 MC3Main

升级的事先准备」的必要事项。

② 需要同时实施上述 1）及 2）时，请在两个固件全都更新之后，再重新启动装置。

③ 要重新启动装置，执行 1）及 2）其中任意之一的固件更新时，从固件画面会显示其他的菜

单画面，显示「关机确认」对话框。有关「关机确认」对话框的操作详细，请参照 1-6 和 1-

7。

固件的画面如下所示。

第 1 章作业顺序书

1-5. 各种固件升级的汇总

1-5-2. MC3Main

升级的事先准备

装置到 MC3 Main 基板，没有能够直接连接的串行通信端口，因此只有对 MC3 Main 的固件，会另行

提供升级用工具。需要在升级之前事先准备以下的物品。

串行交叉电缆 (D-sub 9pin 插座)

USB 串行变换电缆 (RS-232C)

更新用 PC

USB 存储器

1-5-3.

确认各固件的升级结果

搬送固件（搬送、支撑台、宽度调整）

完成升级，请在装置再启动后确认以下画面。

供料器固件（EF 供料器、RF 供料器）

第 1 章作业顺序书

1-5. 各种固件升级的汇总

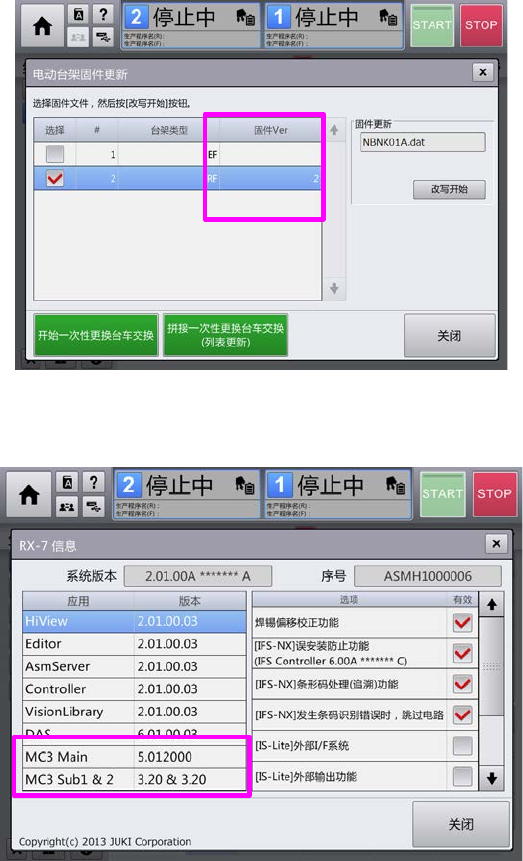

台架固件（EF 台架、RF 台架）

MC3 Main 及 MC3 Sub 固件

再启动后，请在 RX-7R信息画面确认 MC3 Main及 MC3 Sub 的版本。
