第 2 章 操作顺序书 2- 3. 校准 57 安装右侧装置第 2 轨道 ～ 第 4 轨道 的基板压条。 6 请朝箭头方向 顶住 固定。 注意 • 附属在第 3 轨道上的球塞会脱 出，所以请注意不要丢失。 用 6 处螺丝将基板压 条固定。 螺丝 紧固扭矩 M4 CP 螺栓 ： 2 N·m ± 0.1 N·m 一字槽头螺丝： 1 N·m ± 0.05 N·m 基板压条 球塞 第 4 轨道 第 3 轨道 第 2 轨道 装置前面
第
2
章
操作顺序书
2-3.
校准
56
XY
自动校准
OCC

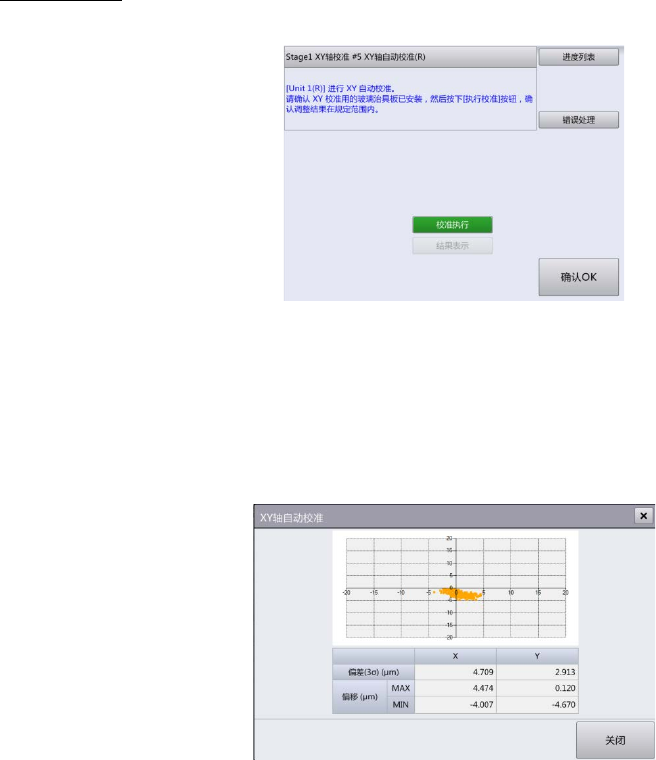

照明的校准完成后，显示如下画面。进行右侧装置的
XY
自动校准。
触摸［校准执行］。
1
进行左右一次性更换台车上升、前面护罩的锁定后，连续进行
OCC
像素率的确定、
XY
轴原点
确定、
XY
粗定位、
XY
校准、基准位置的测定。
所有的
XY
自动校准正常完成后，显示校准结果画面。
对未测定点重新进行了测定时，以图表显示测定结果的离差和偏移值。
确认校准结果无问题，触摸［关闭］。
2
触摸［确认
OK
］。
3
校准的执行结果被保存，显示玻璃治具板的拆卸画面。
触摸［装置内作业开始］。
4
进行左右一次性更换台车上升、前面护罩的锁定后，进行
XY
轴退避、左右一次性更换台车下降、
前面护罩解除锁定。
打开前面护罩，拆下传送装置上的玻璃治具板和治具板架。
5
第
2
章
操作顺序书
2-3.
校准
57
安装右侧装置第
2
轨道
～
第
4
轨道的基板压条。
6
请朝箭头方向顶住固定。
注意
•
附属在第
3
轨道上的球塞会脱出，所以请注意不要丢失。
用
6
处螺丝将基板压条固定。
螺丝紧固扭矩
M4 CP
螺栓：
2 N·m ±0.1 N·m
一字槽头螺丝：
1 N·m ±0.05 N·m
基板压条
球塞
第 4 轨道
第 3 轨道
第 2 轨道
装置前面
第
2
章
操作顺序书
2-3.
校准
58
安装
ATC
。
7
用
4
个螺丝安装
ATC
。 只有
1
个
ATC
时用
2
个螺丝。
螺丝紧固扭矩
M4 CP
螺栓：
2 N·m ±0.1 N·m
安装高度检测传感器。
8
用
2
个螺丝把高度检测传感器安装到板金上。
螺丝紧固扭矩
M4 CP
螺栓：
2 N·m ±0.1 N·m
