维修手册_RX-7R_SVC.pdf - 第34页
第 1 章 作 业顺 序书 1-6. MC3 Sub 固件的 版本升级 1-6- 3 . 从排错控制台升级 MC 3 Sub 1. 变更用户级别。 1) 请将用户级别变 更为［ SER VICE ］。 2) 选择顶部菜单的 ［维修服务］ 。 3) 选择［功能表显 示（菜单显示 ）］。 2. 启动排错控制台 (Debug Console) 。 1) 启动排错工具 ( asmDebugTool .exe) 。 文件路径 C:\ asm\To…
第 1 章 作业顺序书
1-6. MC3 Sub 固件的版本升级

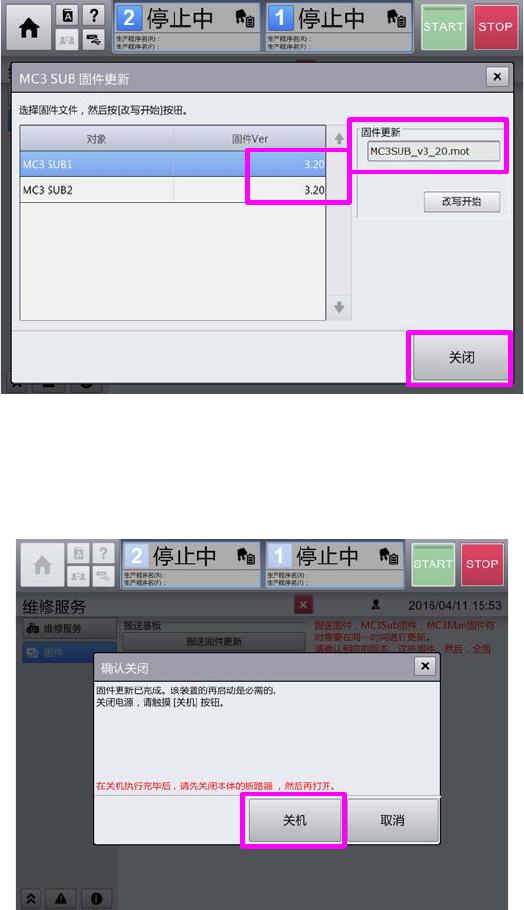

9.
正确完成固件的更新后，按下［关闭］，关闭 MC3 Sub 固件更新对话框。
10.
点击关机确认对话框的「关机」按钮。
执行搬送固件更新或 MC3 Sub 固件更新其中任意之一时，为使更新的版本有效，需要执行关机。
在固件画面要显示其他的菜单画面，则显示以下的关机确认对话框。请点击「关机」。
11.
将本机的电源 OFF。
再启动后升级为有效。
27
第 1 章 作业顺序书
1-6. MC3 Sub 固件的版本升级
1-6-3.
从排错控制台升级
MC3
Sub

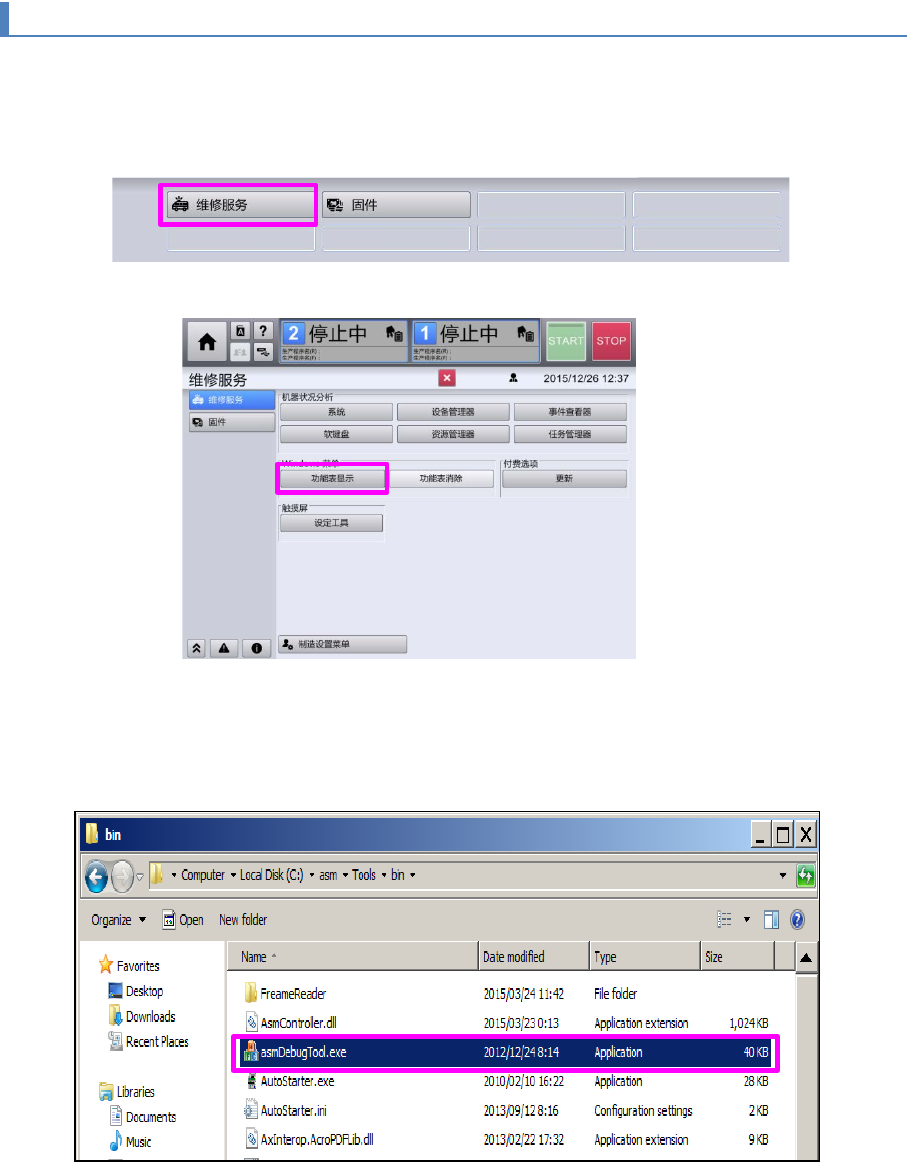

1.
变更用户级别。
1) 请将用户级别变更为［SERVICE］。
2) 选择顶部菜单的［维修服务］。
3) 选择［功能表显示（菜单显示）］。
2.
启动排错控制台(Debug Console)。
1) 启动排错工具 (asmDebugTool.exe)。
文件路径 C:\asm\Tools\bin
28
第 1 章 作业顺序书
1-6. MC3 Sub 固件的版本升级

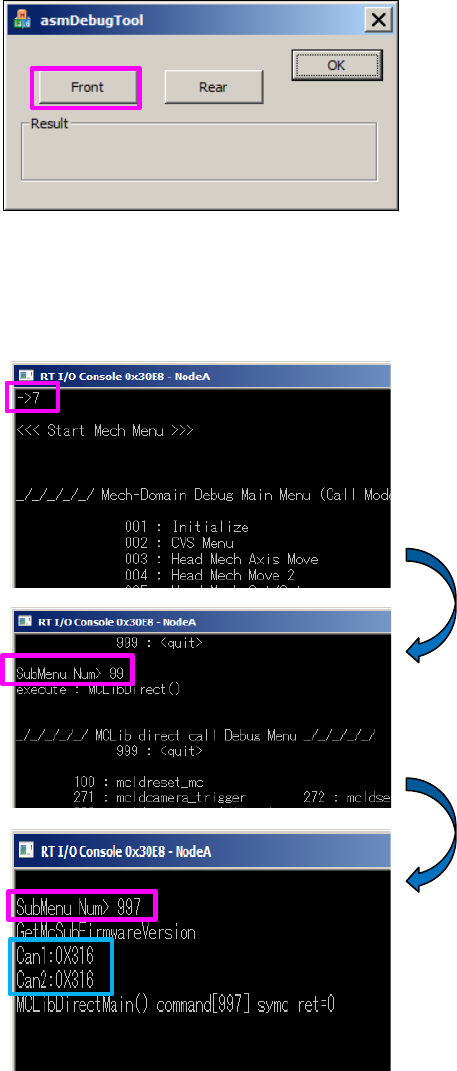

2) 选择［Front］，启动排错控制台。
3.
确认版本。
1) 在排错控制台画面中输入「7」(按下 Enter)→「99」(按下 Enter)→「997」(按下 Enter)，
确认 MC3 Sub 版本。
MC3 Sub 版本的读法
例) 0X316 → 3.16
29
