第 2 章 操作顺序书 2- 4. 维护 222 2 ． 油雾分离器的检查及更 换 * 护罩的拆卸与 1 相同。 使用后 2 年或圧力下降达 0.1MPa 前 请更换过滤器滤芯。 可以自动泄液，也可以 如右图所示用 手动开闭。 左：开 (O) 右： 闭 (S) 补充）调节器和油雾分 离器的 Φ10 配 管朝背面伸出到右下方 。 3 ． 空气过滤器的清洁 1 检查位于台车插入部里 面的吸气风扇 的过滤器。 过滤器有灰尘等堵塞时 ，请用吸尘…
第
2
章
操作顺序书
2-4.
维护
221
座架部
1
．过滤器调节器的检查及更换
1-1

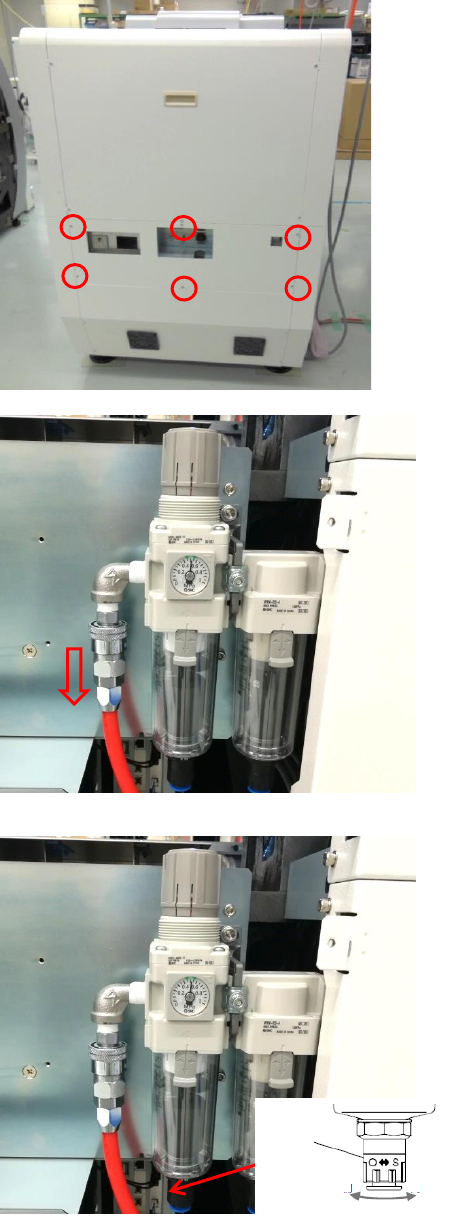

．用十字螺丝刀取下螺丝，拆下背面的
护罩。
1-2
．请拔出位于右端的调节器软管，切断
总气源的供给。
1-3
．使用后
2
年或圧力下降达
0.1MPa
前
请更换过滤器滤芯。
可以自动泄液，也可以如右图所示用
手动开闭。
左：开
(O)
右：闭
(S)
泄液阀
开
闭
第
2
章
操作顺序书
2-4.
维护
222
2
．

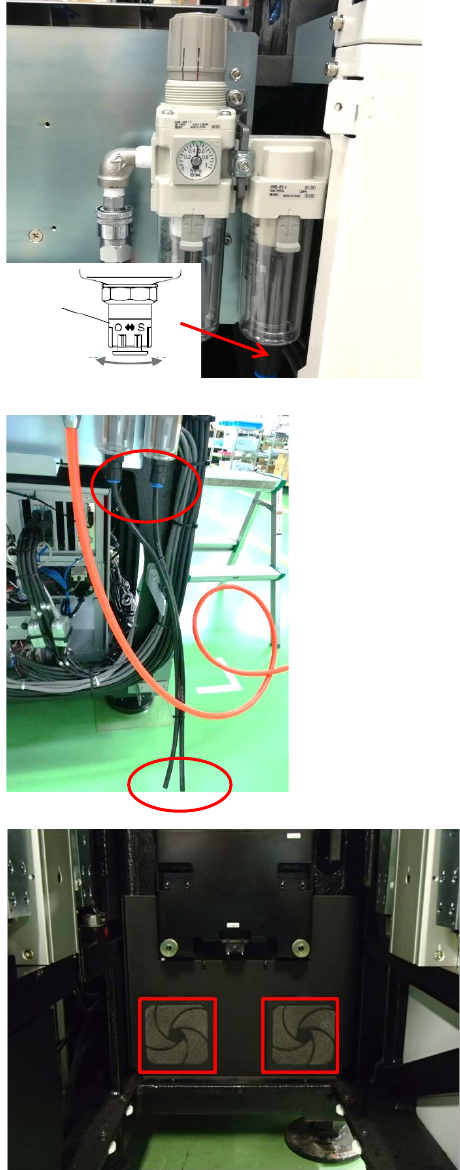

油雾分离器的检查及更换
*
护罩的拆卸与
1
相同。
使用后
2
年或圧力下降达
0.1MPa
前
请更换过滤器滤芯。
可以自动泄液，也可以如右图所示用
手动开闭。
左：开
(O)
右：闭
(S)
补充）调节器和油雾分离器的
Φ10
配
管朝背面伸出到右下方。
3
．
空气过滤器的清洁
1
检查位于台车插入部里面的吸气风扇
的过滤器。
过滤器有灰尘等堵塞时，请用吸尘机
等清除。
泄液阀
开
闭
第
2
章
操作顺序书
2-4.
维护
223
4
．
空气过滤器的清洁
2

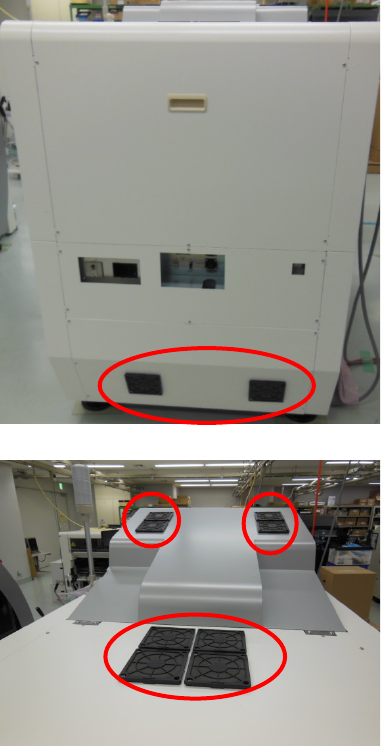

检查位于背面下部护罩的吸气风扇过
滤器。（
2
个过滤器）
过滤器有灰尘等堵塞时，请用吸尘机
等清除。
再检查位于上部护罩及门上面的吸气
风扇过滤器。
（
8
个过滤器）
过滤器有灰尘等堵塞时，请用吸尘机
等清除。
