第 5 章 设置图 5- 10. SDI O 板设置 5- 10. SDIO 板设置 5- 10 - 1. SDI O BOARD 设置 （ EZA 1916 779A / 4014 6460 ） 【功能】 SDIO BO ARD 电路板进行 RX -7 的 I/O 控制，不包 括传送带周边 ，还进行 O CC 、贴 装头 LED 照明的 控制。 以串行电缆与 MC3 电路板连接 ，进行 SD IO 通 信。 SDIO BO ARD 内…
第
5
章设置图
5-9. 传送起动器设置

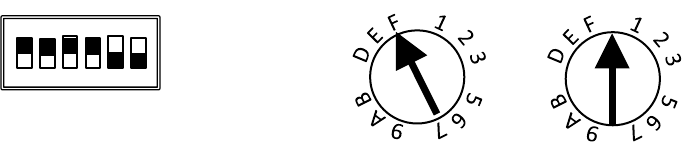

【开关的设置】
<基本电路板>
拨码开关在交货时已设置好，更换电路板时请进行确认作业。
是 C-DRV1～10全部通用的设置。
（■部表示开关的位置。）
RUN : 用来调整电动机运行电流的旋钮。
电动机运行电流在出厂时已设置为电动机额定电流 (F: 100%)。
STEP: 用来调整电动机步进角的旋钮。
电动机步进角在出厂时已设置为 (0: 0.72°)。
【LED 的意义】
LED1
：
DC24V
（正常时 亮灯）
RUN: F
0
8
C
4
1
2
SW1 : ON
SW2 : ON
SW3 : ON
SW4 : ON
SW5 : OFF
SW6 : OFF
DIP SW
3
4
5
6
ON
0
8
C
4
STEP: 0
19
第
5
章设置图
5-10. SDIO板设置
5-10. SDIO
板设置
5-10-1. SDIO BOARD
设置 （
EZA1916779A / 40146460
）
【功能】
SDIO BOARD 电路板进行 RX-7的 I/O 控制，不包括传送带周边，还进行 OCC、贴装头 LED 照明的
控制。
以串行电缆与 MC3 电路板连接，进行 SDIO 通信。
SDIO BOARD 内实装有 FPGA×2。 FPGA的更新可以将专用治具连接到 CN200、CN201 连接器来
进行。

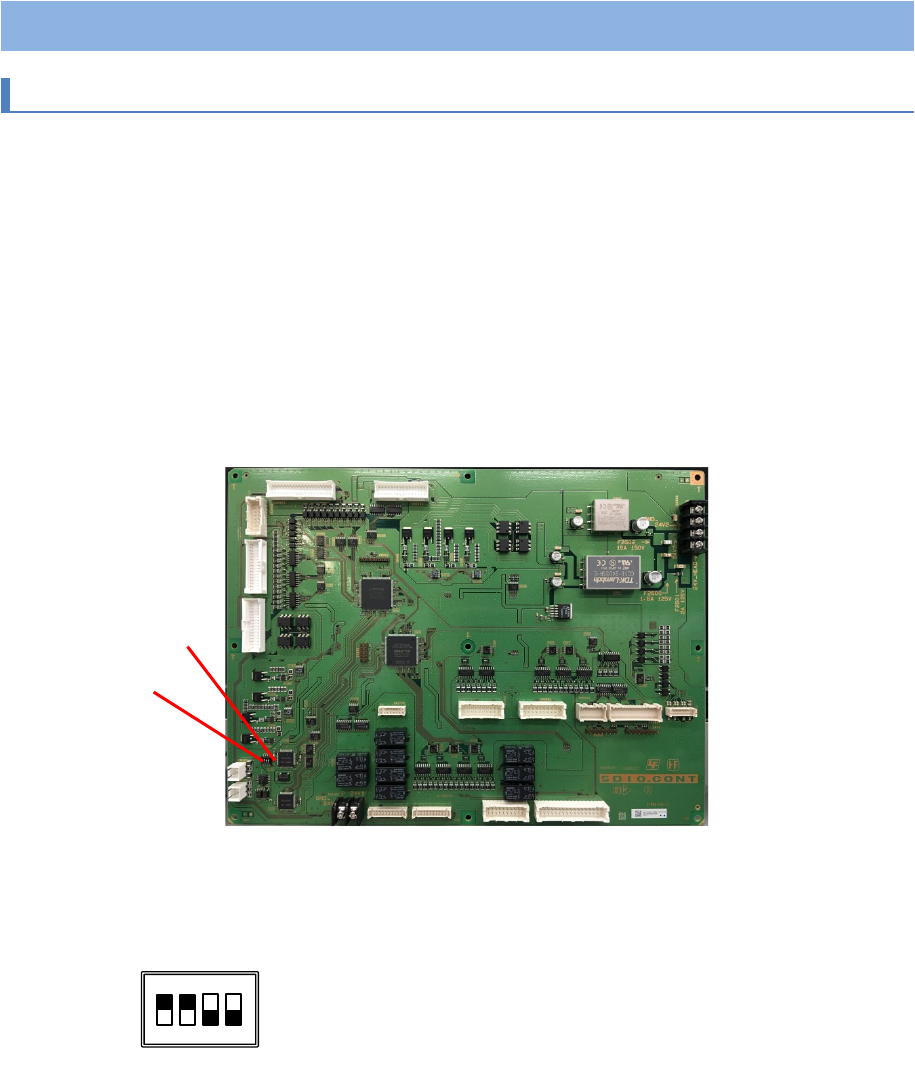

【电路板的外观】
【开关的设置】
【LED 的意义】
SDIO 的接收数据异常。（正常时 熄灯）
SW1
LED1
1
2
SW1-1 : ON
SW1-2 : ON
SW1-3 : OFF
SW1-4 : OFF
SW1
3
4
ON
20
第
5
章设置图
5-11. 阀控制板的设置
5-11.
阀控制板的设置
5-11-1. VALVE CONTROL BOARD
设置 （
40196402
）
【功能】
VALVE CONTROL BOARD 是进行 S16、P8 贴装头机械阀切换、驱动脉冲电动机的电路板。
为了使机械阀按照来自 MC3电路板的 Blow、Vacuum 的指令切换到该位置上，向脉冲电动机进行输
出，检测机械阀传感器（Blow、Vacuum）的状态。
VALVE CONTROL BOARD内实装有 CPU。 CPU 固件的更新可以将专用治具连接到 CN7 的连接器
上来进行。

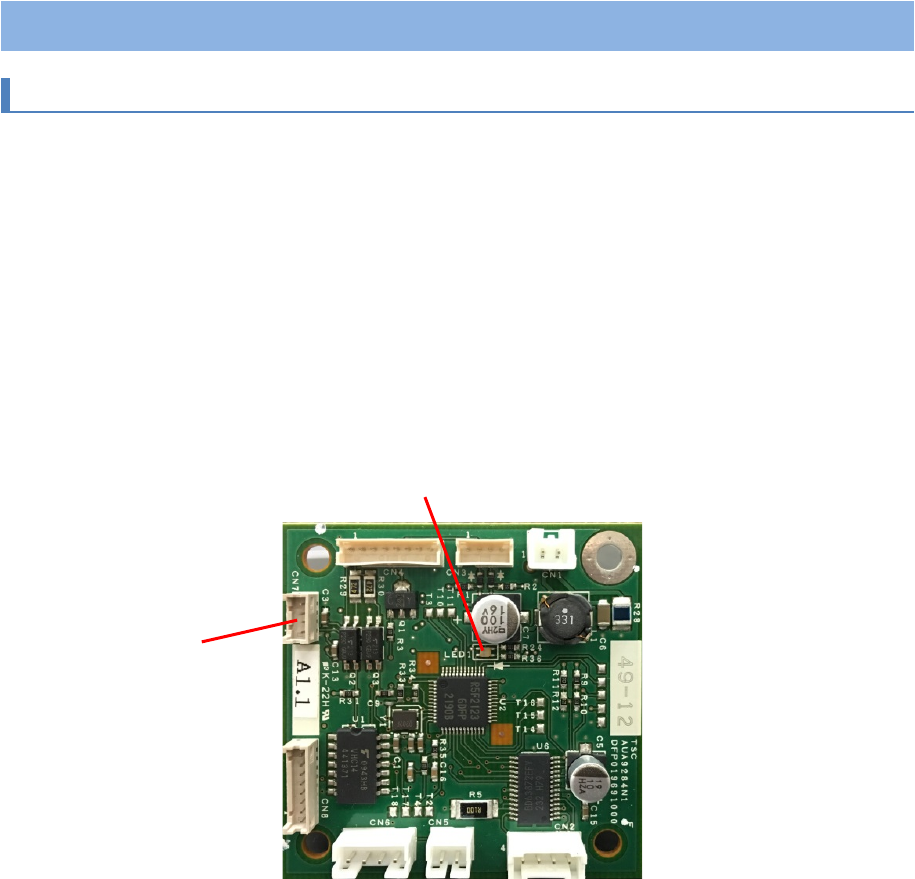

【电路板的外观】
【开关的设置】
没有开关的设置。
【LED 的意义】
LED1
：
DC24V
（正常时 亮灯）
LED1
CN7
21
