第 2 章 操作顺序书 2- 5. 配件更换 335 CONT COMPL E 基板 1 在安装新的基板前，请确认以下各点。 名称 S W 100 S W 102 CNT3 仅 2 ON 仅 1 O FF CNT2 仅 2 ON 仅 3 O FF CNT1 仅 2 ON 仅 3 O FF No. 名称 功能 ① CONT COMPLE （ CNT3 ） Back up 控制基板 ② CONT COMPLE （ CNT2 ） 宽度调整控制…
第
2
章
操作顺序书
2-5.
配件更换
334
传送系统驱动器
1
在安装新的基板前，请确认以下各点。
各
DRV SW1
各
DRV STEP SW
各
DRV RUN SW
1, 2, 3, 4: ON
5, 6: OFF
0
F
No.
名称
功能
① 驱动器基板（DRV1） 搬送电动机（FR）
② 驱动器基板（DRV2） 搬送电动机（RR）
③ 驱动器基板（DRV3） 搬送电动机（RL）
④ 驱动器基板（DRV4） 搬送电动机（FL）
⑤ 驱动器基板（DRV5） 宽度调整电动机（F）
⑥ 驱动器基板（DRV6） 宽度调整电动机（R）
⑦ 驱动器基板（DRV7） Backup 电动机（FR）
⑧ 驱动器基板（DRV8） Backup 电动机（RR）
⑨ 驱动器基板（DRV9） Backup 电动机（FL）
⑩ 驱动器基板（DRV10） Backup 电动机（RL）
①
②
③
④
⑤
⑥
⑦
⑧
⑩
⑨
第
2
章
操作顺序书
2-5.
配件更换
335
CONT COMPLE
基板
1
在安装新的基板前，请确认以下各点。
名称
SW100 SW102
CNT3
仅
2 ON
仅
1 OFF
CNT2
仅
2 ON
仅
3 OFF
CNT1
仅
2 ON
仅
3 OFF
No.
名称
功能
①
CONT COMPLE
（
CNT3
）
Backup
控制基板
②
CONT COMPLE
（
CNT2
）
宽度调整控制基板
③
CONT COMPLE
（
CNT1
）
搬送控制基板
①
②
③
第
2
章
操作顺序书
2-5.
配件更换
336

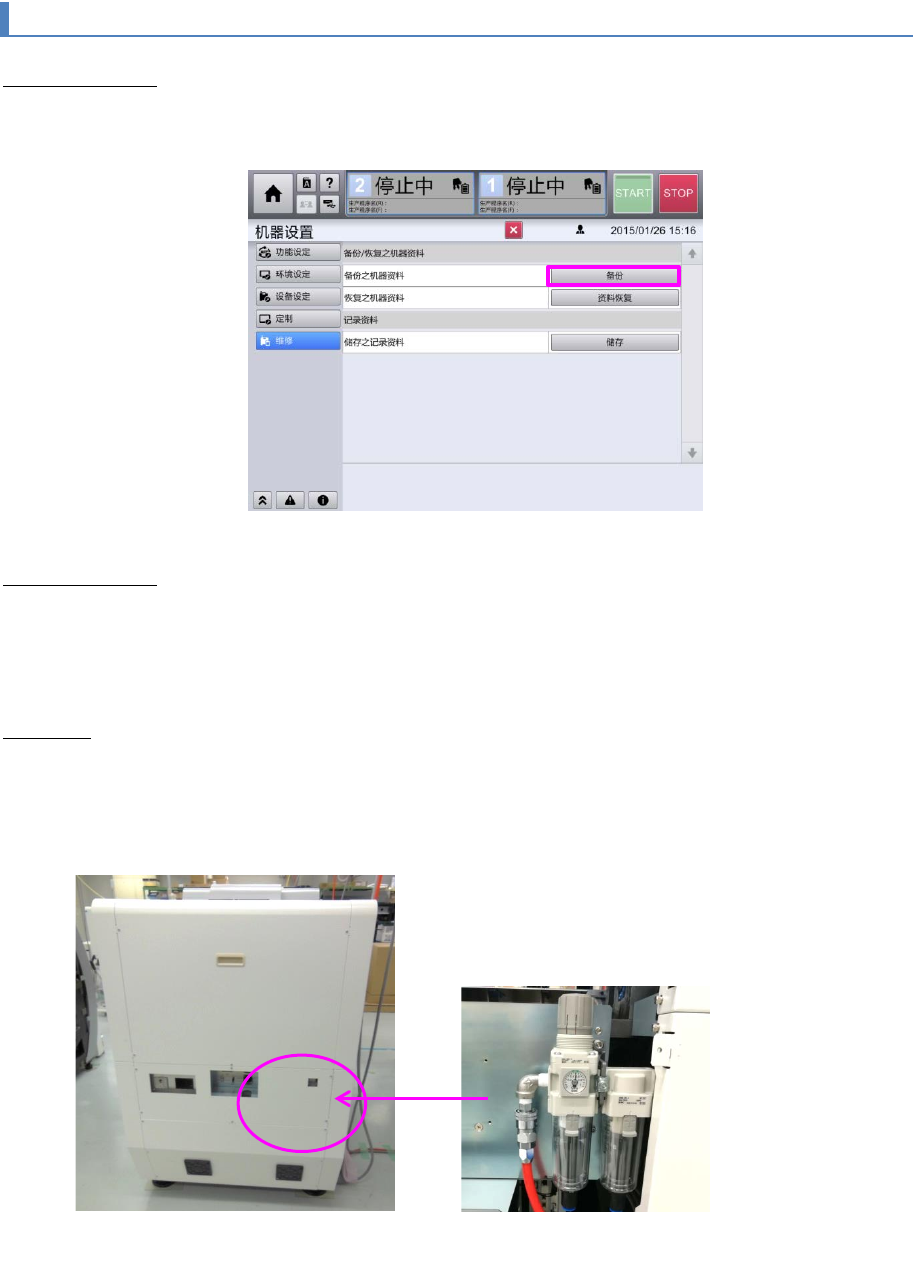

2-5-9. 更换Z轴马达
机器数据的备份
显示机器设置菜单，将机器数据备份到
USB
。
1
拆卸贴片头单元
关于贴片头装置的拆卸，请参照
2-5-6
更换贴片头单元的１～８。
请保持贴片头单元拆下的状态。
事先准备
拉出台车，关闭机器的电源后，关闭主断路器。
1
拆下背面的护罩。
2
请用手移动
X
轴框架，移动到易于操作的位置。
2
