第 7 章 故障分析 7- 5. 贴片头单元原点消失时 的恢复方法 13. 按［完毕 ］。 14. 按［调整 OK ］。 56
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
4. 关闭门，按［安装完成］。
5. 按［复归］。
6. 按［完毕］。

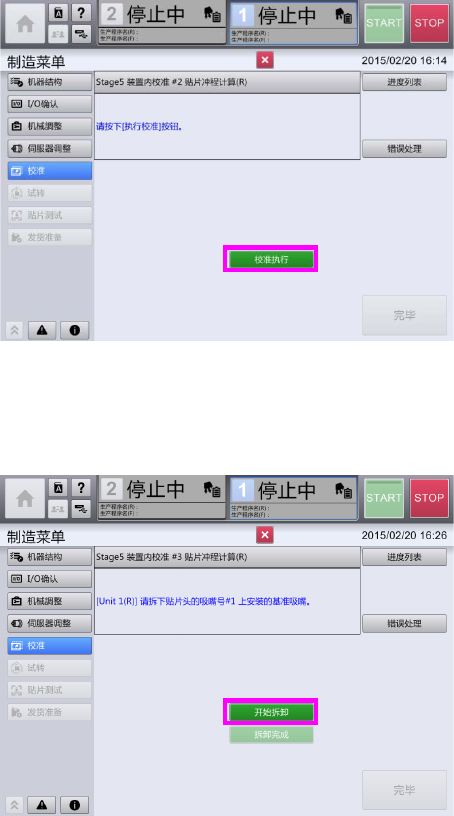

7. 按［校准执行］。
8. 按［完毕］。
9. 按［开始拆卸］。
10. 请打开门，拆下安装在#1 轴上的基准吸嘴。
11. 关闭门，按［拆卸完成］。
12. 按［复归］。
55
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法

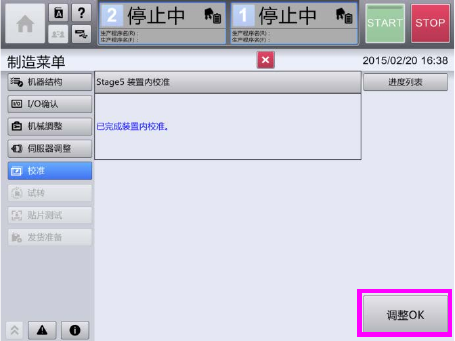

13. 按［完毕］。
14. 按［调整 OK］。
56
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
按吸嘴号转录校准
1. 选择［按吸嘴号转录］，按［个别显示］。
2. 按［开始安装］。
贴片头会向近前侧移动，台车将下降。
57
