第 2 章 操作顺序书 2- 5. 配件更换 365 6 将更换的 USB REPEATER CABLE 盘绕在装置内。 ※ 在盘绕中请注 意在门开闭时不会发生碰触 。 7 用固定金属件将 USB REPEATER C A BLE 安装到 USB BR A (RX - 7) 上。 盘绕路径 与显 示器的 总线固定在一 起进行 盘绕
第
2
章
操作顺序书
2-5.
配件更换
364
2-5-13. USB REPEATER CABLE
的更换
(ISM/MES
关联选购项
)
1

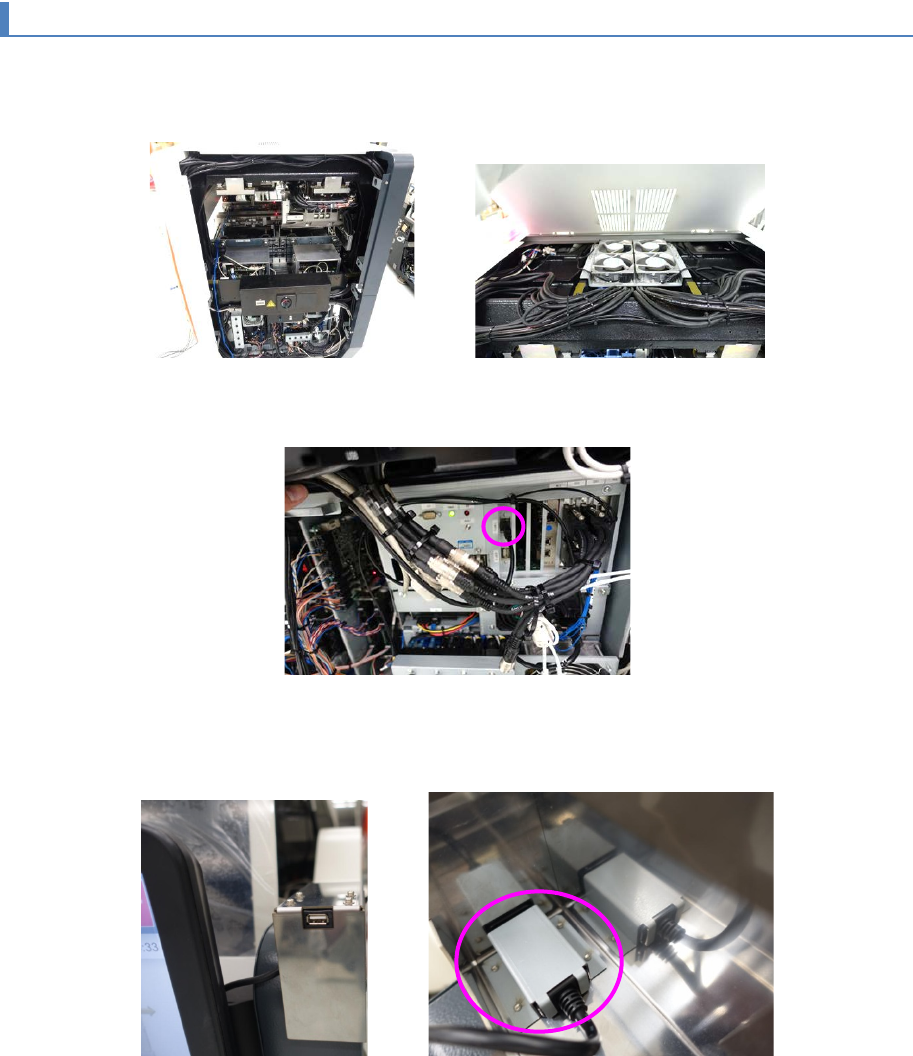

关闭本机的电源。
2
拆下本机后侧上部及下部的护罩。
3
将连接在电装
BOX
的
R -USB
（
L
）上的
USB REPEATER CABLE
取下。
4
从装置上取下
USB BR A (RX-7)
，并取下后侧的
USB REPEATER CABLE
的
固定金属件。
5
从装置上取下
USB REPEATER CABLE
。
第
2
章
操作顺序书
2-5.
配件更换
365
6
将更换的
USB REPEATER CABLE
盘绕在装置内。
※在盘绕中请注意在门开闭时不会发生碰触。
7
用固定金属件将
USB REPEATER CABLE
安装到
USB BR A (RX-7)
上。
盘绕路径
与显示器的总线固定在一
起进行盘绕
第
2
章
操作顺序书
2-5.
配件更换
366
8
在本体上安装
USB BR A(RX-7)
。
调整 USB REPEATER CABLE 的松弛并固定 USB REPEATER CABLE。
9
在安装了条形码读取器的状态下接通电源，确认条形码读取器是否能够使用，
没有问题时关闭装置电源，安装好本机后侧上部和下部的盖罩。

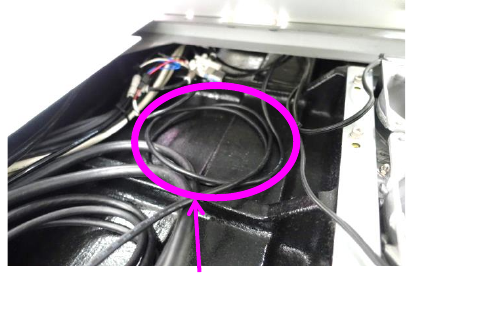

缆线长度的多余部分在装置上部进行处理。
