维修手册_RX-7R_SVC.pdf - 第428页
第 2 章 操作顺序书 2- 5. 配件更换 354 5 从 MPC - C AN 底座板拆下 MPC - C AN 。 6 更换 MPC - C AN ，将其固定在 MPC - C AN 底座板上。 7 将电缆 (2 根 ) 连接到 MPC - C AN 上。 8 固定 MPC - C AN 。
第
2
章
操作顺序书
2-5.
配件更换
353

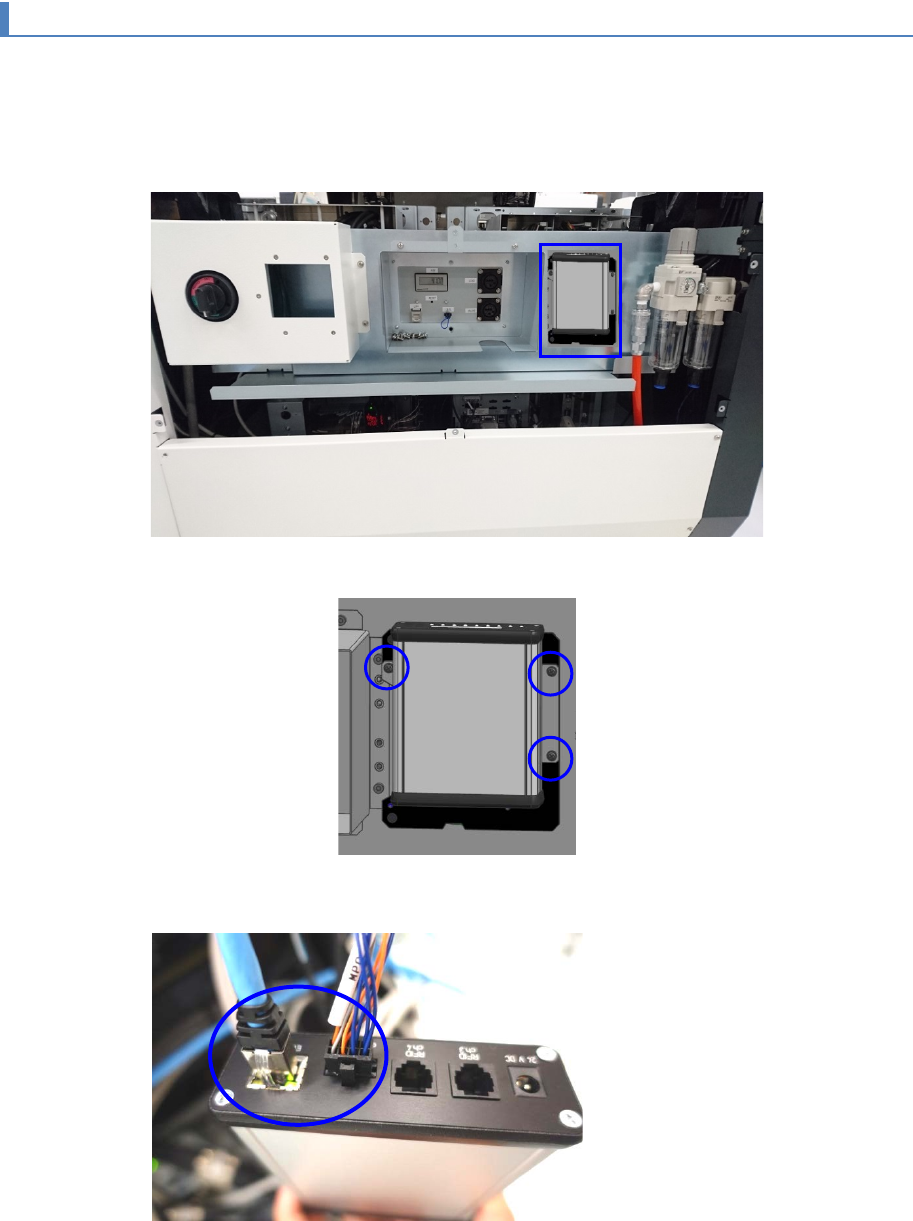

2-5-10.
更换
MPC-CAN(IFS-NX
选项
)
1
关闭本机的电源。
2
拆下本机后侧上部及下部的护罩。
MPC-CAN
被安装于以下的位置。
3
拆下固定 MPC-CAN 的螺丝。
4
拔下连接在
MPC-CAN
上的电缆
(2
根
)
。
第
2
章
操作顺序书
2-5.
配件更换
354

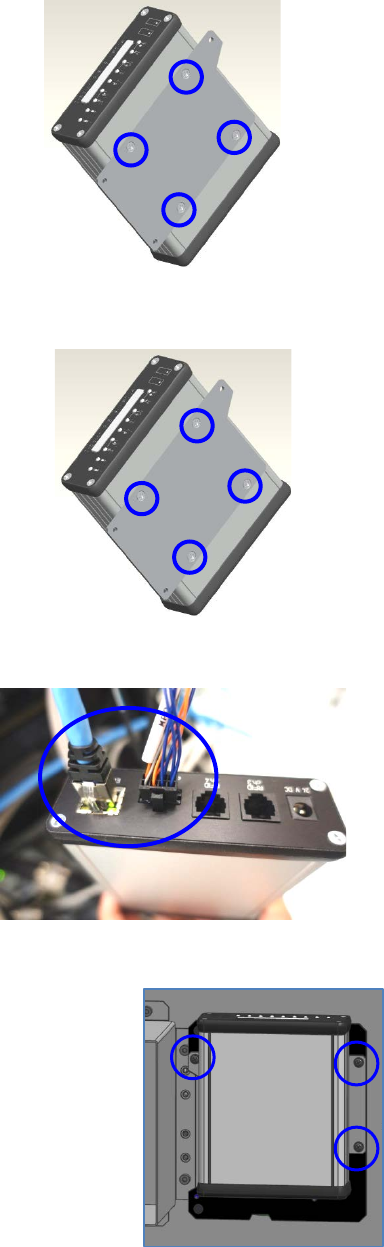

5
从
MPC-CAN
底座板拆下
MPC-CAN
。
6
更换
MPC-CAN
，将其固定在
MPC-CAN
底座板上。
7
将电缆
(2
根
)
连接到
MPC-CAN
上。
8
固定
MPC-CAN
。
第
2
章
操作顺序书
2-5.
配件更换
355
2-5-11.
更换
SWITCHING HUB(IFS-NX
选项
)
1
关闭本机的电源。
2
拆下本机后侧上部及下部的护罩。
SWITCHING HUB
被安装于以下位置的
MPC-CAN
的背面。
3
拆下固定
MPC-CAN
的螺丝。
4 MPC-CAN
的电缆
(2
根
)
。
