SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 89
3.3.4 [ 生产程序 ] - [ 扩展 ]
功能说明
将读取的生产程序在一块电路板上作为复数的子电路板展开。
表示步骤
从 ［主画面］顺序选择 [ 生产程序 ]、[ 扩展 ]。

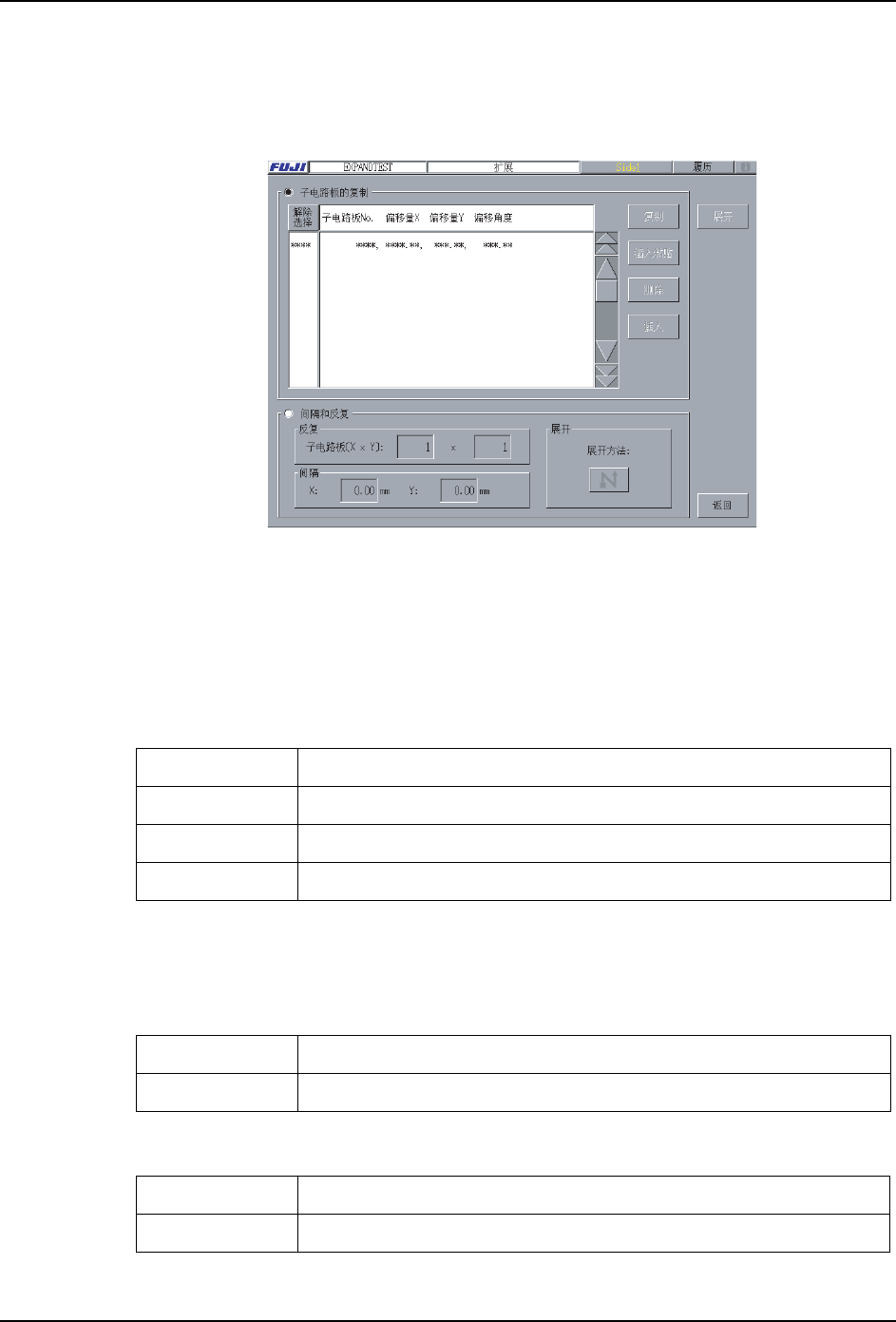

画面说明
子电路板的复制
指定每块子电路板的展开条件，自由展开到任意的子电路板位置。
间隔和反复
以X×Y的倍数的子电路板按格子状一起展开。
反复
间隔
08SYS-0151Sa
复制 复制选择的行的数据到剪贴板。
插入粘贴 选择的行之前将复制的数据插入到剪贴板。
删除 删掉选择的行，缩短其后的行。
插入 插入到选择的行之前的 1 行。
子电路板 X 输入重复追加的子电路板的横向的个数。
子电路板 Y 输入重复追加的子电路板的纵向的个数。
X 输入横方向的板间的间隔。[mm]
Y 输入纵方向的板间的间隔。[mm]
3. 指令功能说明 SYS-XPF-4.1S
90 XPF 系统手册
展开
通用指令
解说
在一块电路板上创建复数的子电路板，展开对子电路板读取的生产程序。此外，因为在这里
设定的数据没有保存，要再展开时请重新输入数据。
详细的使用方法，请参照 『编程手册』。
3.3.5 [ 生产程序 ] - [ 最优化 ]
功能说明
将读入的生产程序进行最优化处理。
展开方法 指定子电路板的展开方向。
展开 将生产程序以设定的子电路板展开信息为基础展开为多子电路板的生
产程序。
返回 返回 「主画面」。
展开为多子电路板的时候，显示出生产程序的保存画面。
08SYS-0400Sa
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 91
表示步骤
从 ［主画面］顺序选择 [ 生产程序 ]、[ 最优化 ]。

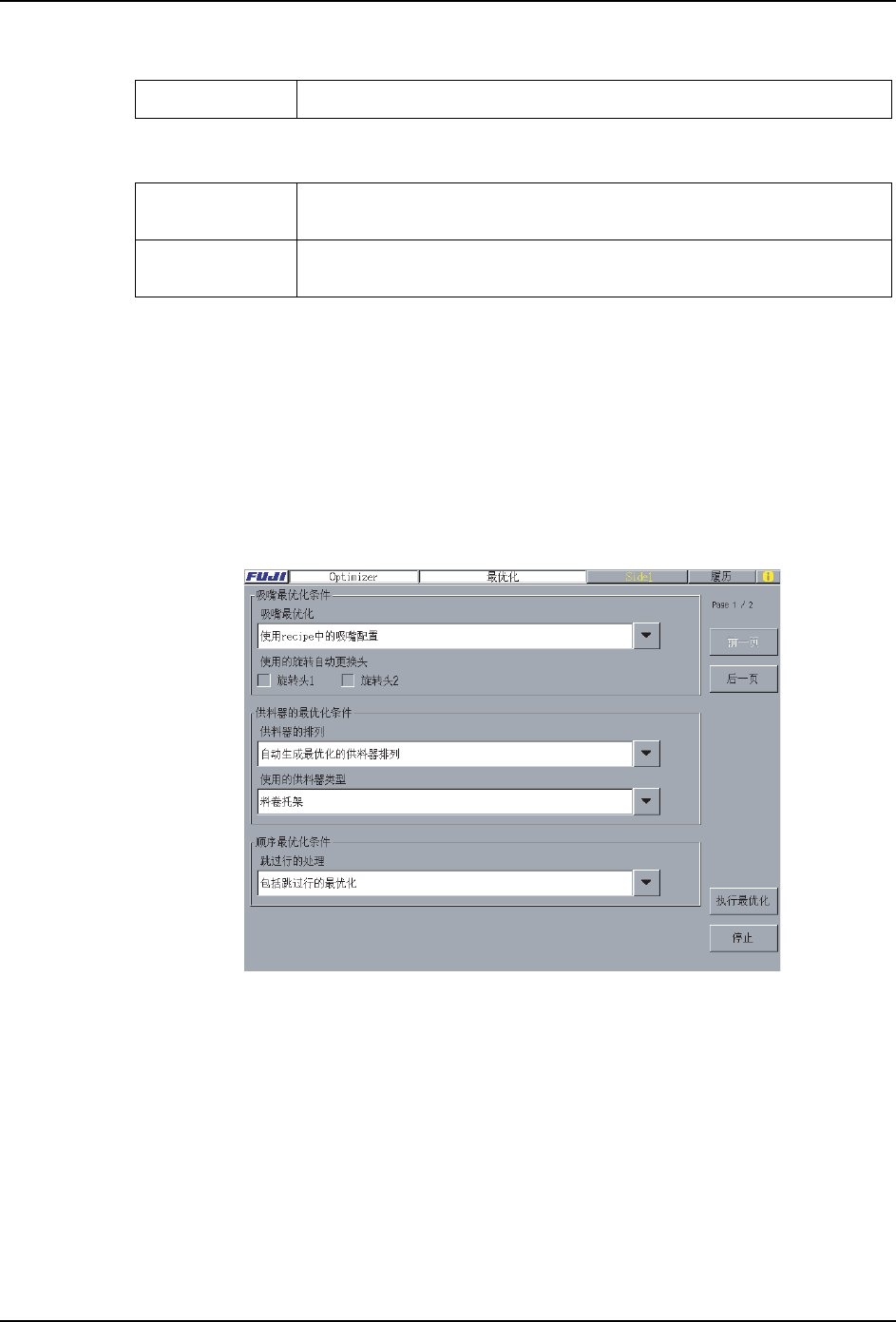

画面说明
解说
选择 「吸嘴最优化条件」、「供料器的最优化条件」、「顺序最优化条件」、「胶着剂平台最
优化条件」( 选项 )，进行生产程序的最优化处理。
详细的使用方法请参考 『编程手册』。
08SYS-0401S
[ 前一页 ] 显示前一页。设定项目只有一页时不显示。
[ 后一页 ] 显示后一页。设定项目是最终页的时候不显示。
[ 执行最优化 ] 执行最优化。
[ 停止 ] 结束最优化，返回 ［主画面 ]。
