SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 165
3.9.2 [ 履历 ] - [ 影像 ]
功能说明
作为追究发生影像处理错误时的原因，由影像处理的履历数据重现错误。
表示步骤

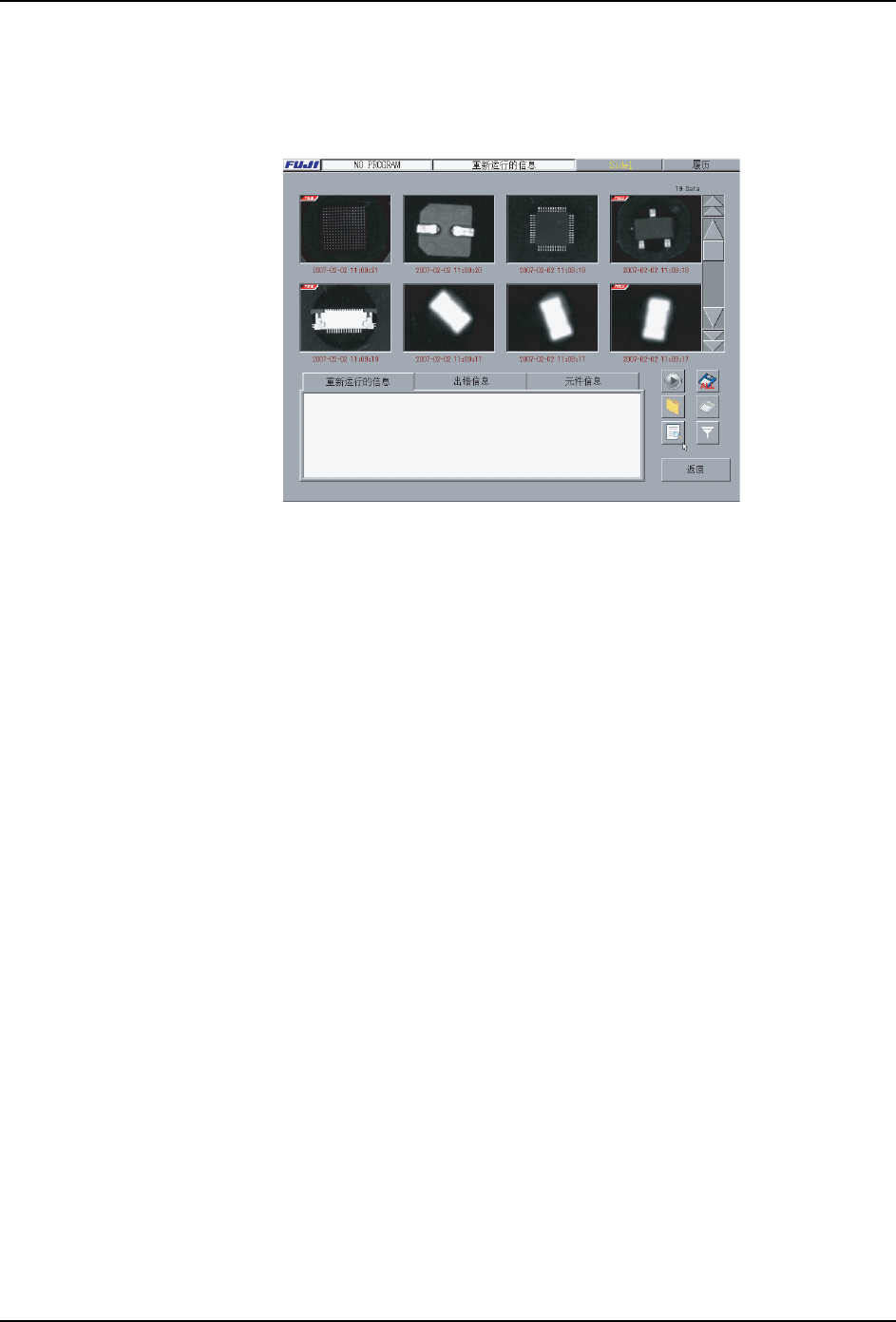

按屏幕右上部的 [ 履历 ] 按键，从显示的菜单选择 [ 影像 ]。
08SYS-0347S
3. 指令功能说明 SYS-XPF-4.1S
166 XPF 系统手册
画面说明
显示当前保存的履历数据的个数。
显示影像处理的元件。
影像处理后，一次也没有重新运行时，在影像的左上部被
显示 「NEW」。
作为影像的识别信息，显示着处理日期和时间。
蓝色 : 影像处理显示正常的元件。
茶色 : 显示有影像处理错误的元件。
[ 重新运行信息 ] 标签页 显示进行元件影像处理的环境。
[ 影像处理结果 ] 标签页 显示元件的影像处理结果。
备注 )如果影像处理选择正常的元件，变为 [ 变成图像
处理结果 ] 的标签页。
[ 错误信息 ] 标签页 显示元件的错误信息。
备注 )如果影像处理选择正常的元件，变为 [ 变成图像
处理结果 ] 的标签页。
[ 元件信息 ] 标签页 显示元件的详细信息。
按下这个图标时，重新出现选择的元件的影像处理。
影像是被选择的状态，处于活动中。
按下这个图标时，显示出驱动器目录文件的一览表，可以
选择履历数据。
按下这个图标时，打开 [Search] 对话框，能检索履历数
据。
按下这个图标时，媒介保存这个元件的全部影像处理履
历。
按下这个图标时，媒介保存选择的元件的影像处理履历。
影像是被选择的状态，处于活动中。
按下这个图标时，显示重新运行过滤器的设定画面。
中止重新运行，返回原来画面。
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 167
解说
生产中，在吸取元件到贴装电路板为止的期间，为了进行检测元件异常，对电路板的贴装位
置补正，进行影像处理。
如果发生影像处理错误，由于被看作异常的元件被废弃，要再贴装正常的元件时，不一定要
中止生产。
在机器上，因为保存了过去的影像处理结果和原来的影像，可以重现错误进行分析，以便提
高生产率。
在 [ 重新运行信息 ] 画面，存在下面的 4 个标签页。
·[ 重新运行信息 ] 标签页
·[ 影像处理结果 ] 标签页
·[错误信息]标签页
·[元件信息]标签页
[ 重新运行信息 ] 标签页
在选择元件的状态下，选择 [ 重新运行信息 ] 标签页时，能确认登录时的信息。
[ 影像处理结果 ] 标签页
在影像处理选择正常的元件的状态下，选择 [ 影像处理结果 ] 标签页时，可以确认影像处理
结果。
[错误信息]标签页
在影像处理选择错误元件的状态下，选择 [ 错误信息 ] 标签页时，可以确认错误编码和定位
点的信息。
[ 元件信息 ( 定位点 )] 标签页
在选择了元件的状态下，选择 [ 元件信息 ] 标签页时，可以确认元件或者定位点的信息。
关于履历数据的重现 ( 重新运行 )
重新运行按下面的步骤进行。
选择履历数据。
要选择重新运行的履历数据，有如下方法。
1. 从影像的一览表选择时
a. 选择 [ 重新运行信息 ] 画面上的影像。
2. 指定文件名选择时
a. 按下图标时，显示驱动器目录文件的一览表，选择履历数据。
3. 检索影像时
a. 按以下图标时，打开 [Search] 对话框。
