3. 指令功能说明 SYS-XPF-4.1S
50 XPF 系统手册
3.1.7 [ 生产 ] - [ 生产信息显示 ]
功能说明
从被机器保存的日志显示生产信息。
表示步骤
从 ［主画面］上顺序选择 [ 生产 ]、[ 生产信息显示 ]。

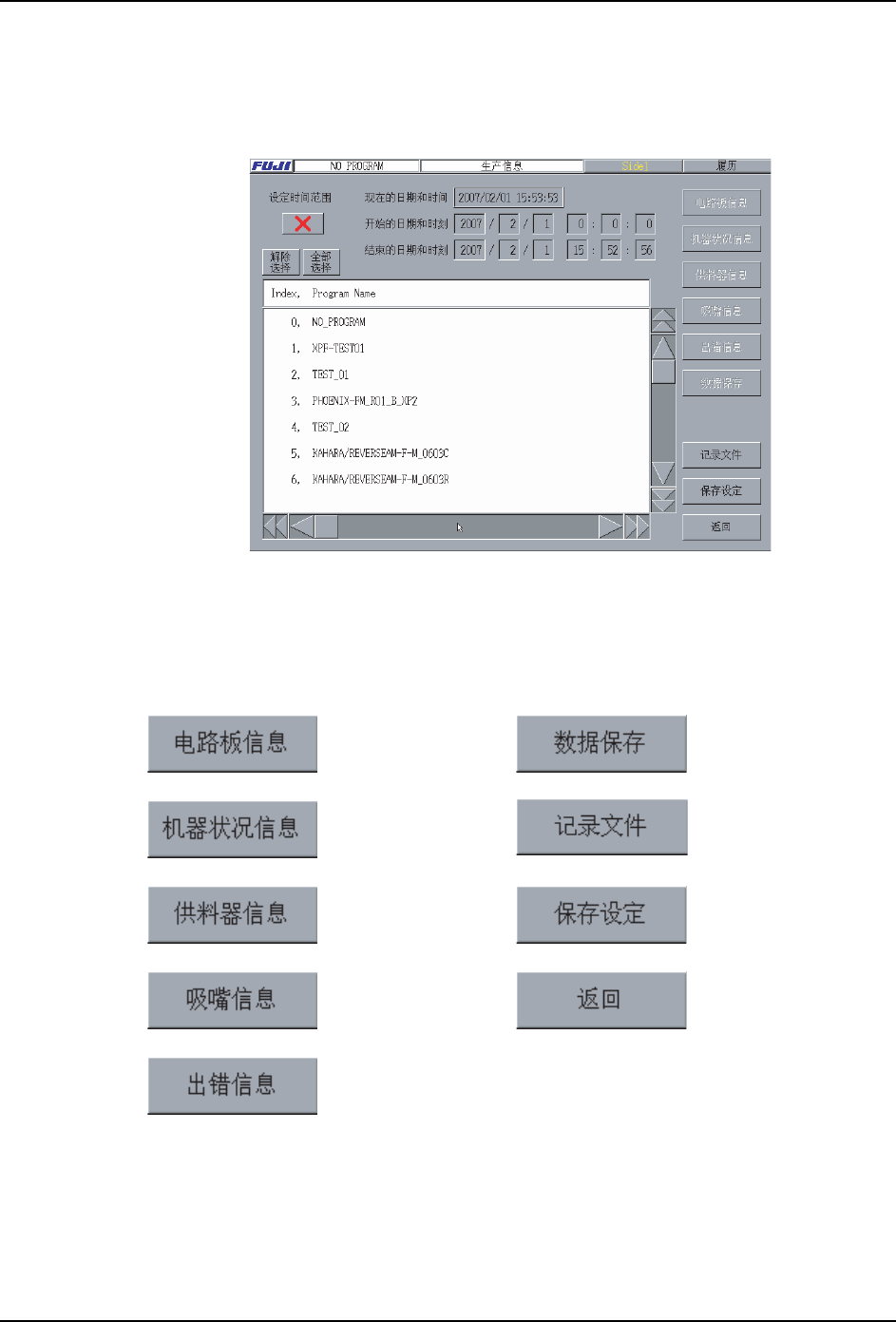

画面说明
08SYS-0075S
移到[电路板信
息 ] 画面。
将展开了的全生产
信息数据保存到 USB
存储器等。
移到 [ 选择日志文移到[机器状态
信息]画面。 件]画面。
移到[供料器信
息 ] 画面。
表示 [ 保存条件设
定]对话框。
移到[吸嘴信息]
画面。
关闭这个画面，返
回 ［主画面］。
移到[错误信息]
画面。
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 51
解说
在本机器上，一直记录着因生产的开始和料尽的停止等机器的事件的日志文件。这个指令将
从被机器保存的记录生产信息集中显示在画面上。
这个指令，能进行以下表示的有关日志文件的操作。
·以生产程序单位表示生产信息
·以日志文件单位表示生产信息
·保存生产信息到 USB 存储器等中
·消去日志文件
·设定日志文件的保存期间 / 保存容量
生产信息显示在下面的辅助画面。
·[ 电路板信息 ] 画面
·[ 机器状态信息 ] 画面
·[ 供料器信息 ] 画面
·[吸嘴信息]画面
·[错误信息]画面
表示 [ 生产信息显示 ] 画面的时候，进行日志的合计。为此，日志文件多的话，画面到到显
示为止的时间就长。请在适当的时候消去日志文件。消去的方法，请参照 [ 日志文件 ] 画
面。此外，自动消去方法请参照 「设定日志文件的保存条件的」项目。

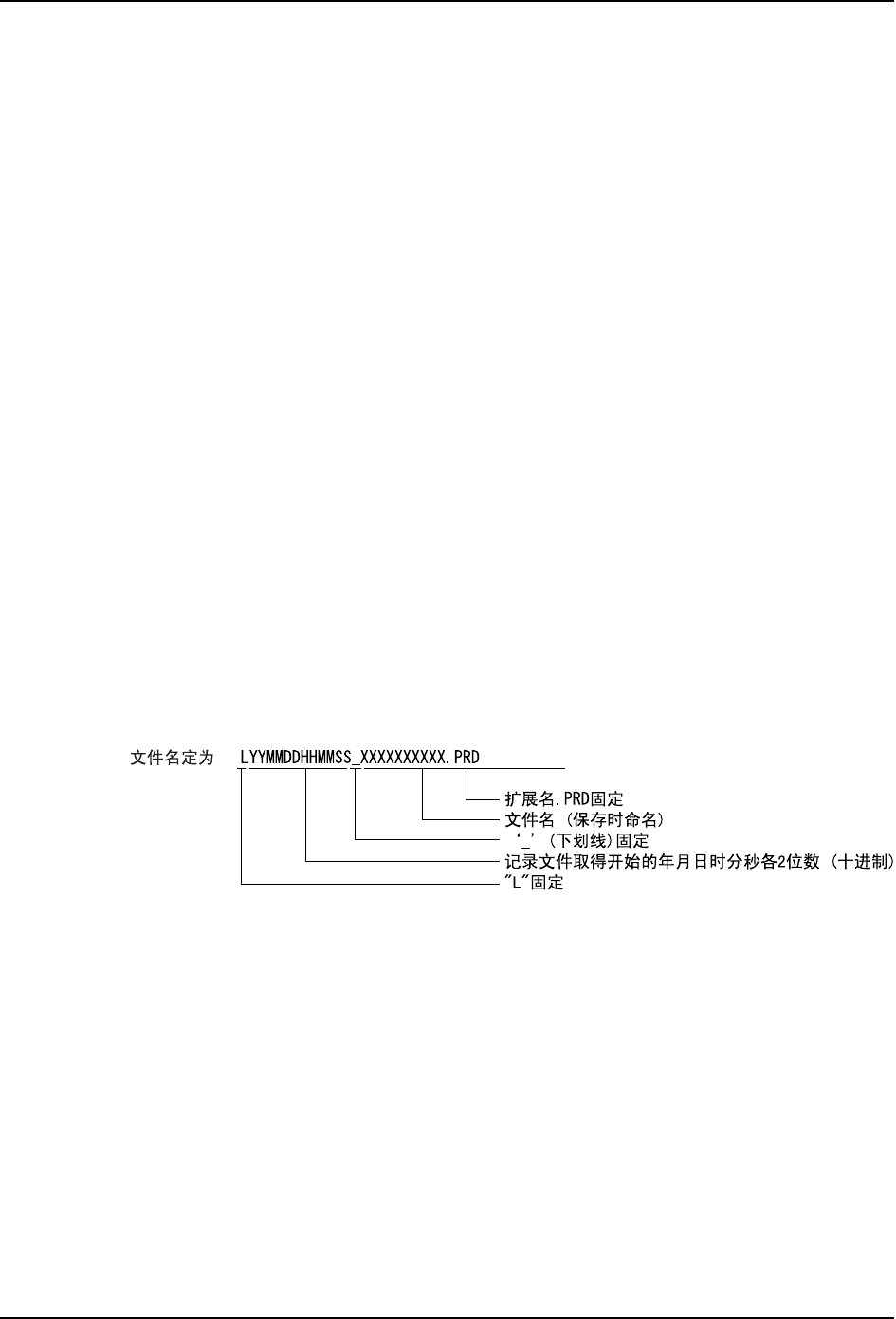

日志文件保存在 「/sd0/FUJI/USER/PRODUCT/」文件夹。同时，日志文件的文件名，能自动
地如下被命名。

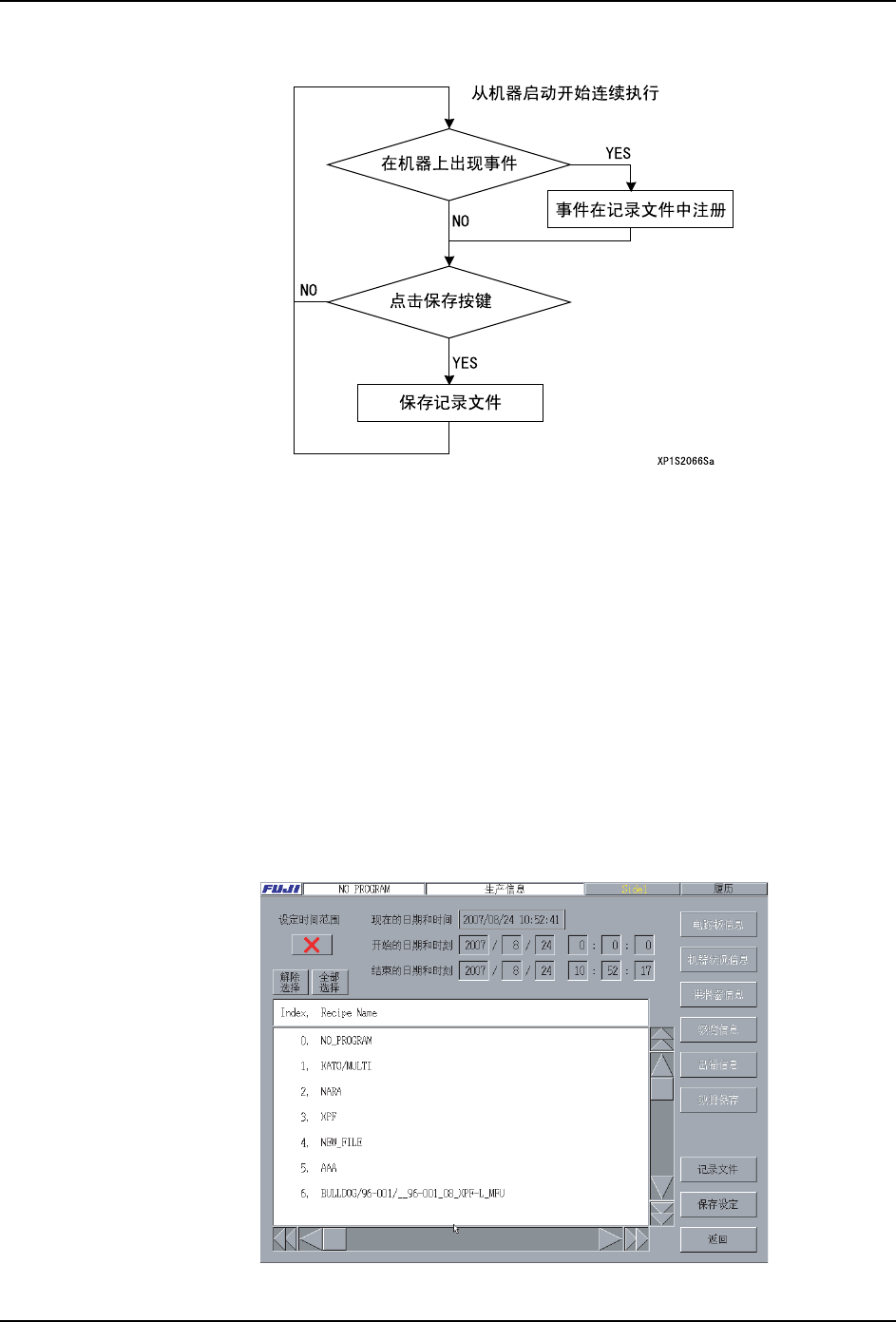

日志文件被记录的时机如下所示。
·用户在任意的时机选择了生产信息保存按键的时候
·机器关机的时候
·选择了生产程序的时候 ( 生产程序改换的时候 )
·日期变了的时候
XP1S2065Sa
3. 指令功能说明 SYS-XPF-4.1S
52 XPF 系统手册
日志文件登记的处理如下进行。
以生产程序为单位显示生产信息
表示选择的生产程序的生产信息。能限定表示生产信息的时间范围。同时，没被选择的生产
程序的时间，全部作为电源 OFF 时间被合计。
1. 指定时间范围时，变更 [ 时间范围设定 ] 的 「×」到 「○」。因为 [ 开始的日期和时刻
] 和 [ 结束的日期和时刻 ] 可以输入，请各自输入日期和时刻。
2. 从 [ 生产信息显示 ] 画面的 [ 生产程序一览表 ] 选择生产程序。( 可以复数选择 )
3. 选择画面右侧的 [ 电路板信息 ] 按键、[ 机器状态信息 ] 按键、[ 供料器信息 ] 按键、[
吸嘴信息 ] 按键以及的 [ 错误信息 ] 按键中的某一个。
4. 显示选择的按键的画面。
以日志文件为单位显示生产信息
1. 在 [ 生产信息显示 ] 画面上，按下 [ 日志文件 ] 按键，如下显示 [ 选择日志文件 ] 画面。
在这个画面上，全部显示当前在「/sd0/FUJI/USER/PRODUCT」(文件夹)保存的日志文件。
