3. 指令功能说明 SYS-XPF-4.1S
100 XPF 系统手册
3.4.6 [ 维修保养 ] - [JOG]
功能说明
使用微动键移动或者旋转更换头。
表示步骤
从 ［主画面］顺序选择 [ 维修保养 ]、[JOG]。
画面说明
解说
用微动键沿着各轴手动移动工作头。通常，微动操作是连续移动轴 , 不过，如果进行调整等
能设定微动的移动量使之移动。
08SYS-0196Sa
选择微动的速度或者移动量。
全屏幕显示转换
微动的时候选
择在画面上显
示的相机。

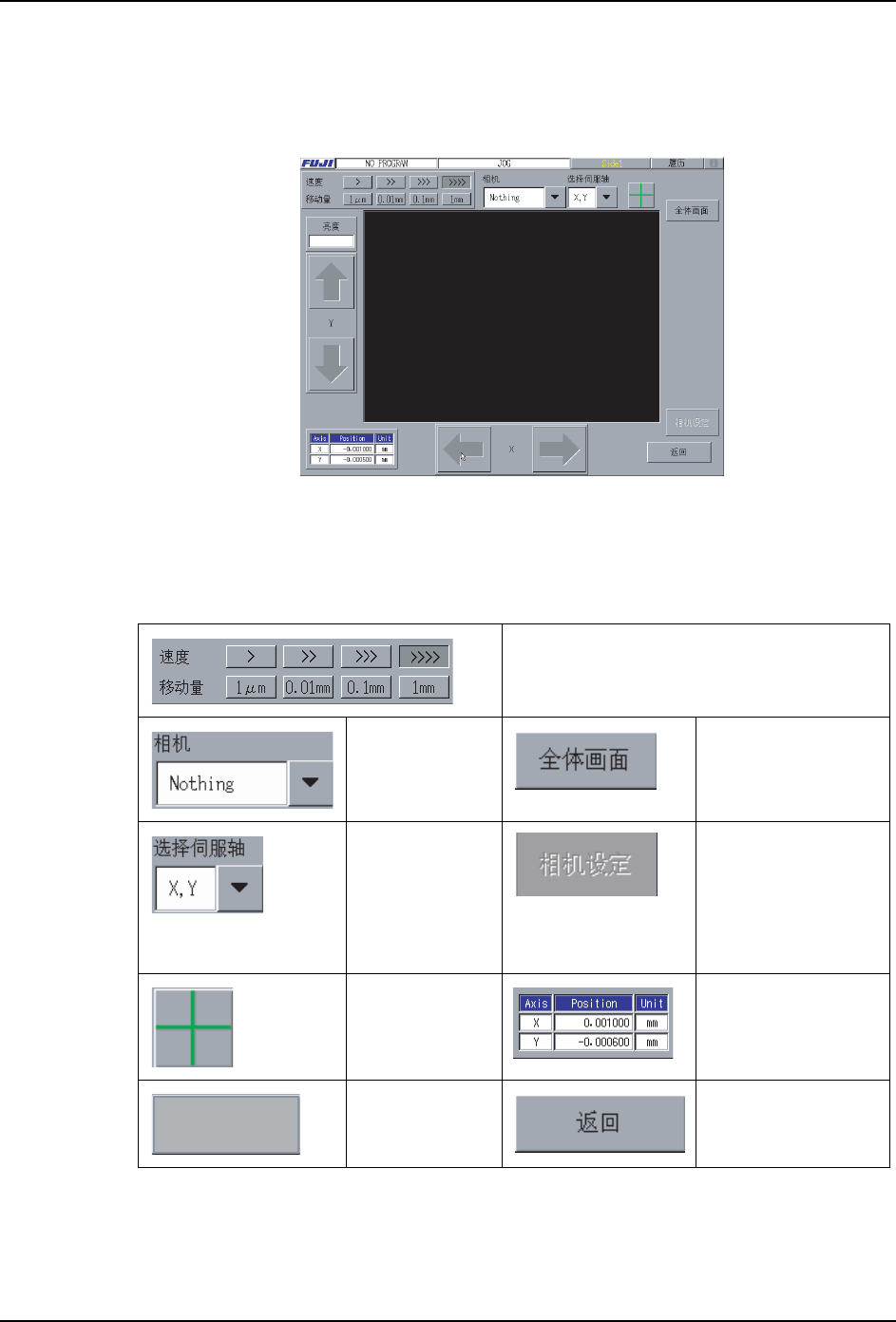

[JOG] 画面。
选择伺服轴。 可以变更基准相机的
设定。（只有在 JOG
画面上有效）
※详细内容请参考
“3.4.7 [JOG] - [
基准定位点相机设定
的确认 ]”。
切换比例尺的
显示 / 非显示。
显示当前的工作头的
坐标。
保存当前在画
面显示的影像。
关闭此画面。
ᕅڣⱘֱᄬ
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 101
在 [JOG] 画面能进行下面的操作。
选择微动的移动轴
用微动移动轴，在 [ 伺服轴选择 ] 组合框上选择。选择移动轴后，在画面左下显示的工作头
位置如下变化。
变更微动的移动速度
变更微动的移动速度时，选择 [ 速度 ] 项的 [>]、[>>]、[>>>]、[>>>>] 按键。[>] 变慢、
[>>>>] 变快。
变更微动的移动量
如果变更微动的移动量，选择 [ 移动量 ] 项的 [1 μ m]、[0.01mm]、[0.1mm]、[1mm] 按键。
但是，如果变更回转轴 (Q 轴、R 轴的 ) 移动量，[ 移动量 ] 项的各按键与各自 [0.0005deg]、
[0.005deg]、[0.05deg]、[0.5deg] 对应。
表示比例尺
比例尺显示在以下的画面上。
要使比例尺不显示时，请在比例尺显示的状态下按下按键。
伺服轴 工作头坐标
( 画面左下 )
说明 伺服轴 工作头坐标
( 画面左下 )
说明
X, Y 移动 X 轴、
Y轴。
Q, Z, R 旋转 Q
轴、R 轴
或者移
动Z轴。
B 移动B轴。
要表示比例尺，请按下 按键。
08SYS-0208Sa
3. 指令功能说明 SYS-XPF-4.1S
102 XPF 系统手册
3.4.7 [JOG] - [ 基准定位点相机设定的确认 ]
功能说明
改变快门速度或者基准定位点相机上的 3 种照明的组合，能更清晰地读取测定对象物。
如果使用这个指令，能测试条件 ( 照明种类·快门速度 )，确认最适合的设定。
操作步骤
1. 在 Jog 画面，请把相机设定为 "Fiducial"。
2. 请用 JOG 按键移动相机到想确认调整状态的位置。
3. 按下画面右下的 [ 相机设定 ] 按键，相机的设定对话框显示在画面左面。
备注 )[ 相机设定 ] 按键只有在相机选择为 "Fiducial" 的时候有效。
08SYS-0460Sa
