关于[错误信息]画面
错误信息画面是将在合计时间中发生的错误停止的次数以及停止的原因排出后到重新开始
生产为止的时间统计后进行显示。
3.1.8 [ 生产 ] - [ 生产信息保存 ]
功能说明
将记载日志文件切换到新的文件。
·不满6分钟：停止
·6 分钟以上：故障
错误编码 : 显示发生错误的错误编码。
次数 : 显示发生错误的次数。
时间 : 显示发生错误的总时间。
%: 显示由每个错误编码的发生时间，占各个状态的错误发生的合计时间的比例。
表示步骤
从 ［主画面］顺序选择 [ 生产 ]、[ 生产信息保存 ]。
解说
实行这个指令的话，记录机器的日志文件切换到新的文件。关于日志文件的名字和切换的时
机，请参照 「生产信息显示」。
错误信息 : 显示对应于错误编码的错误信息。
08SYS-0102S
08SYS-0103
S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 63
3.1.9 [ 生产 ] - [ 子电路板跳过编辑器 ]
在进行拼板生产的时候，由于子电路板有缺陷等原因。可以指定某个特定的子电路板不生产
( 跳过 )。子电路板的跳过有以下 2 种方法。
(1) 使用主跳过定位点的子电路板跳过
使用主跳过定位点，可以缩短拼板生产时的周期时间。使用者在生产程序上对子电路板 No.0
设定跳过定位点后。生产时机器会首先检查有无拼板的主跳过定位点。操作者事先在子电路
板位置上设定主跳过定位点后，机器由此识别要进行生产的电路板上是否存在需要跳过的
电路板，为了判断哪一块电路板需要跳过而对所有的子电路板的子跳过定位点进行读取。在
没有检测出时主跳过定位点时，省略子电路板定位点的读取，而进行所有电路板的元件贴
装。由此省去了读取各个电路板跳过定位点的操作时间。有关主跳过定位点的设定方法，请
参考主电脑的有关手册。
(2) 由群组跳过定位点进行子电路板跳过
使用群组跳过定位点时，可以缩短从几十块到几百块的拼版的生产周其时间。
检测出群组跳过定位点后，识别在其群组内具有跳过的子电路板，读取属于其群组的各个子
电路板的子跳过定位点。没有检测出群组跳过定位点时，忽略属于其各个子电路板的子电路
板跳过定位点的读取，将元件贴装在所属的各个子电路板上。使用全局跳过定位点时，只有
在检测出全局跳过定位点时读取全局跳过定位点。关于全局跳过定位点的设定方法，请参考
主机系统的手册。
· 由生产程序进行子电路板跳过
可在生产程序中预先设定要跳过的子电路板。
· 由跳过定位点自动进行子电路板跳过
在电路板上设定的子电路板跳过定位点，当进行定位点读取后，将自动跳过检测出
定位点的子电路板上的生产。有关在生产程序上设定子电路板跳过定位点的方法，
请参照关于在生产程序上读取已设定的定位点的主机系统手册。
3. 指令功能说明 SYS-XPF-4.1S
64 XPF 系统手册

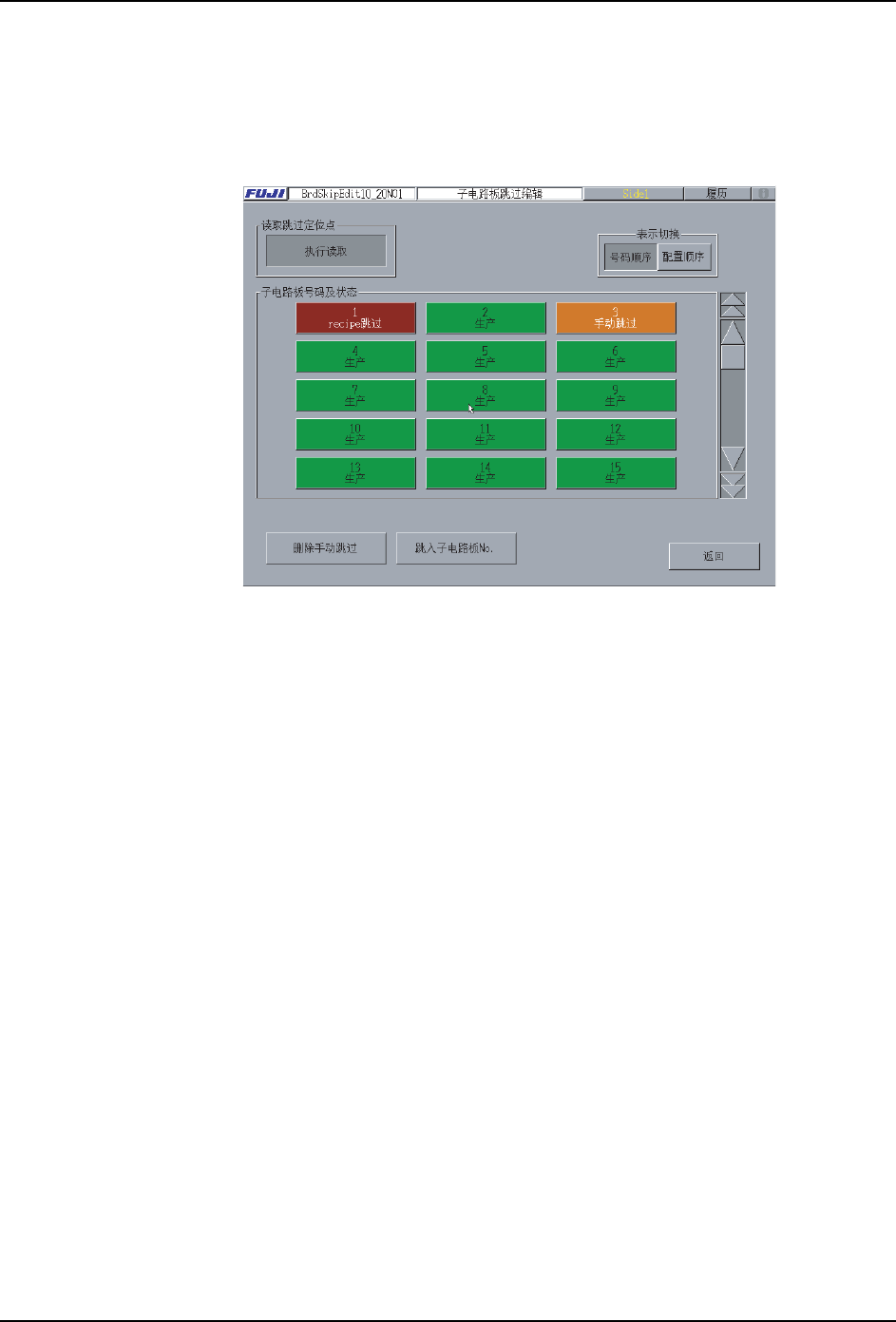

(3) 由子电路板跳过编辑器进行的子电路板跳过
使用子电路板跳过编辑器可不更改生产程序就任意跳过电路板。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 信息 / 设定 ]、[ 自动 ]、[ 子电路板跳过编辑 ]。
各子电路板的状态
[1] ～ [3] 只有在配置顺序记载的时候显示。
[ 生产 ]: 按照设定的生产程序进行生产。可从子电路板跳过编辑器上改变
目前的状态。单击后显示出 [ 机上跳过 ]。
[ 跳过生产程序 ]: 由生产程序编辑器设定的子电路板跳过状态。属于该子电路板的
贴装顺序将不被执行。不能从子电路板跳过编辑器上改变状态。
[ 机上跳过 ]： 由子电路板跳过编辑器设定的子电路板跳过状态。属于该子电路
板的贴装顺序将不被执行。可从子电路板跳过编辑器上改变目前
的状态。单击后显示生产。
[BS 定位点跳过 ]: 作为子电路板跳过定位点的读取结果，被判断为跳过的属于该子
电路板的贴装顺序将不被执行。不能从子电路板跳过编辑器上改
变目前的状态。
2. 用表示切换变更显示方法。
[ 号码顺序 ]: 按号码顺序显示子电路板跳过按键。
[ 配置顺序 ]: 按配置顺序显示子电路板跳过编辑器按键。
08SYS-0392Sa
[1] 行列号码
表现现在显示的按键由电路板的最左上的板开始数是第几位。
[2] 水平滚动条
移动按键显示到横方向。
