3. 指令功能说明 SYS-XPF-4.1S 176 XPF 系统手册 重新运行过滤器 请按下 「履历」 「影像」按键显示重新运行信息画面。 其次请按下画面右下的过滤器图标。 由于使用重新运行过滤器， 能使有特定的条件有的影像处 理重新运行登记。 由于使用重新运 行过滤器，可以减少登记的重新 运行，并能大量地保存想调查的地 方的重新运行数据。 注意 )被重新运行过滤器排排除的影像处理，不能进行重新运行。 过滤器有效 / 过滤器无效 选择…
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 175
错误信息窗口
显示错误的内容。在影像处理发生了错误的时候显示。
错误参数视窗
如果在公差检查时发生了错误等，显示出错误测定结果数据。
䫭䇃
㉏ൟऍ䜡䫭䇃
08SYS-0455S
Body Size X Original: 外形尺寸 X 的设定值
Body Size X Tolerance: 外形尺寸 X 的设定公差
Body Size X Result: 外形尺寸 X 的测定值
Body Size Y Original: 外形尺寸 Y 的设定值
Body Size Y Tolerance: 外形尺寸 Y 的设定公差
Body Size Y Result: 外形尺寸 Y 的测定值
Element Number: 要素编号
Lead Qty Original: 堷媟根数的设定值
Lead Qty Result: 堷媟根数的测定值
Lead Pitch Original: 堷脚间距的设定值
Lead Pitch Tolerance: 堷媟间距的设定公差
Lead Pitch Result: 堷媟间距的测定值
Lead Width Original: 堷媟宽度的设定值
Lead Width Tolerance: 堷媟宽度的设定公差
Lead Width Result: 堷媟宽度的测定值
Lead Length Original: 堷媟长度的设定值
Lead Length Tolerance: 堷媟长度的设定公差
Lead Length Result: 堷媟长度的测定值
Lead Center Original: 堷媟中心的设定值
Lead Center Tolerance: 堷媟中心的设定公差
Lead Center Result: 堷媟中心的测定值
Raised Lead Tolerance: 堷媟浮起检查的设定公差
Raised Lead Result: 堷媟浮起检查的测定值
Element
Number
0
Lead Pitch
Original
0.000
Lead Pitch
Tolerance
0.000
Lead Pitch
Result
0.000
08SYS-0456
3. 指令功能说明 SYS-XPF-4.1S
176 XPF 系统手册
重新运行过滤器

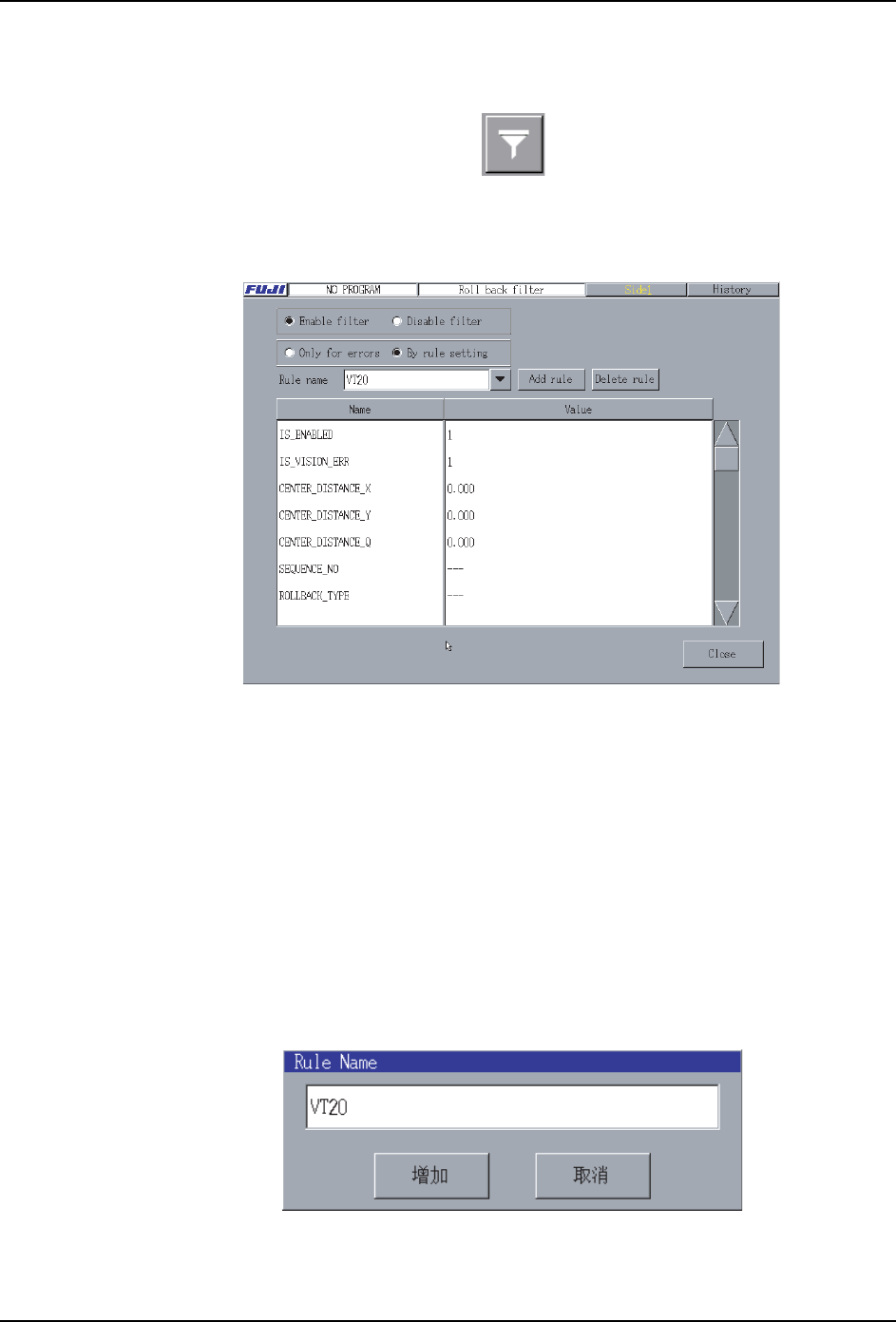

请按下 「履历」「影像」按键显示重新运行信息画面。其次请按下画面右下的过滤器图标。
由于使用重新运行过滤器，能使有特定的条件有的影像处理重新运行登记。由于使用重新运
行过滤器，可以减少登记的重新运行，并能大量地保存想调查的地方的重新运行数据。
注意 )被重新运行过滤器排排除的影像处理，不能进行重新运行。
过滤器有效 / 过滤器无效
选择重新运行过滤器的有效 / 无效。
只是错误 / 根据规则设定
如果选择了 「只有错误」时，在变为影像处理错误的时候保存重新运行数据。
如果选择了「根据规则设定」时，由于用重新运行过滤器设定的条件保存重新运行数据。那
时请从规则名选择或者增加规则后重新创建规则。
规则名
从组合框选择登记的过滤器规则。被选择的过滤器规则的内容显示在以下的一览表中。
追加规则
追加新的过滤器规则。单击这个按键的话，显示出以下的对话框，进行过滤器名的输入。
08SYS-0434E
08SYS-0435S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 177

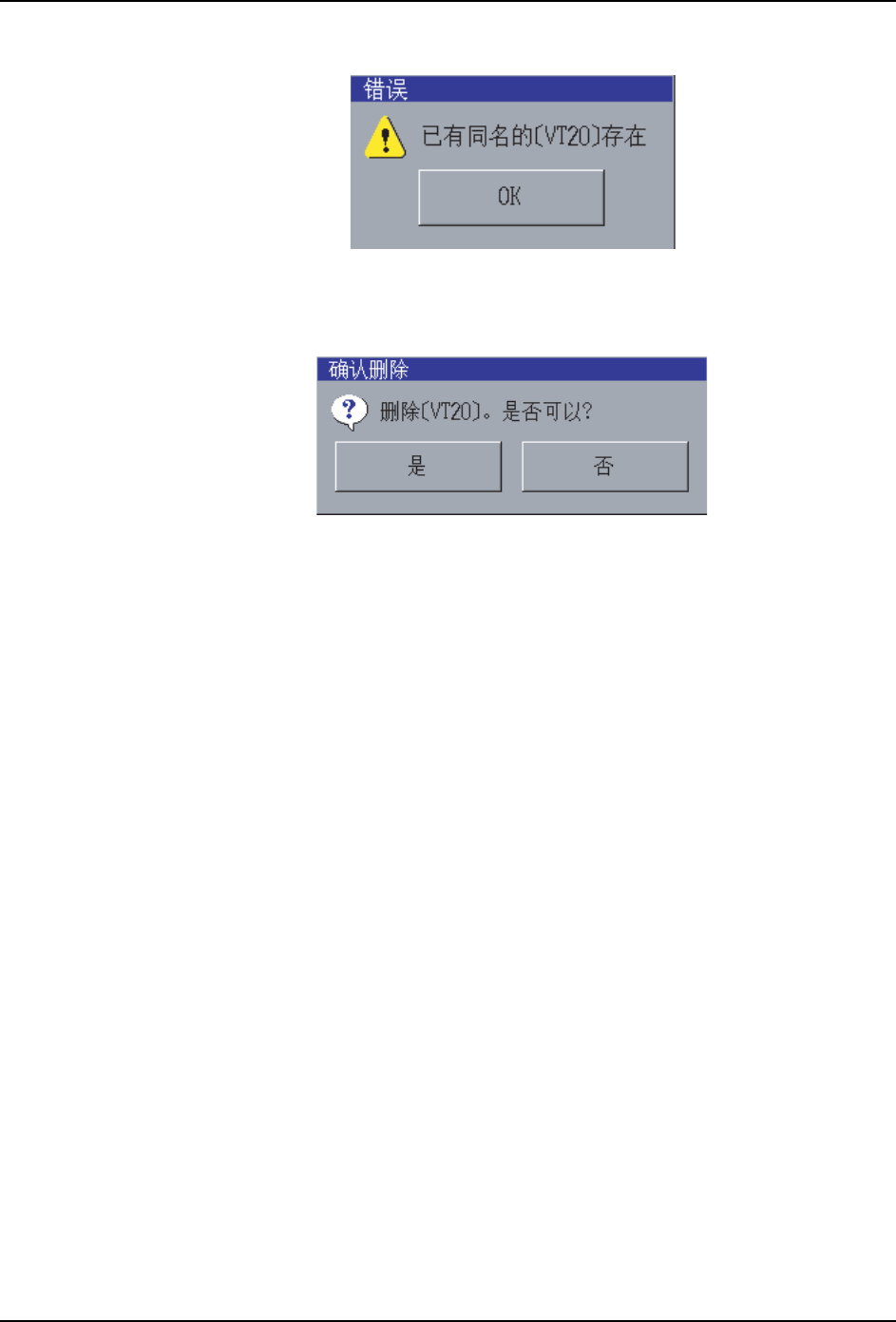

如果已经有同名的规则存在时显示出错误信息。
删除规则
删除在组合框中选择的过滤器规则。显示出以下的对话框，进行删除的确认。
过滤器内容
各个过滤器，仅仅在全部满足下列设定的条件时，作为重新运行对象。
复数的过滤器被设定的时候，将满足设定的某一个过滤器条件的东西重新运行。
IS_ENABLED： 设定过滤器规则的有效 / 无效。1( 有效 )/0( 无效 )
IS_VISION_ERR： 仅仅登记在影像处理中发生错误的东西。1( 有效 )/0( 无效 )
CENTER_DISTANCE_X： 期待的位置 (X) 和影像处理结果的差值 (X) 偏离输入数值 [mm]
的时候登记。
CENTER_DISTANCE_Y： 期待的位置 (Y) 和影像处理结果的差值 (Y) 偏离输入数值 [mm]
的时候登记。
CENTER_DISTANCE_Q： 期待的位置 (Q) 和影像处理结果的差值 (Q) 偏离输入数值 [deg]
的时候登记。
SEQUENCE_NO： 仅仅登记指定的顺序号码的影像处理。
ROLLBACK_TYPE： 仅仅登记指定的影像处理类型。
VISION_TYPE： 仅仅登记指定的 VisionType 的影像处理。
MARK_TYPE： 仅仅登记指定的 MarkType 的影像处理。
PART_NAME： 仅仅登记有指定的 PartName 的元件的影像处理。
MARK_NAME： 仅仅登记有指定的 MarkName 的定位点的影像处理。
NOZZLE_TYPE： 仅仅登记用指定的吸嘴吸取的元件的影像处理。
HOLDER_NO： 仅仅登记用旋转自动更换头的指定吸嘴吸取的元件的影像处理。
STAGE_NO： 仅仅登记从指定的 Stage 吸取的元件的影像处理。
SLOT_NO： 仅仅登记从指定的 Slot 吸取的元件的影像处理。
08SYS-0436S
08SYS-0437S
