3.1.4 [ 生产 ] - [ 吸嘴编辑器 ]
功能说明
进行装载在机器上的旋转自动更换头的吸嘴和单吸嘴的吸嘴管理。
表示步骤
从 ［主画面］上顺序选择 [ 生产 ]、[ 吸嘴编辑器 ]。
画面说明

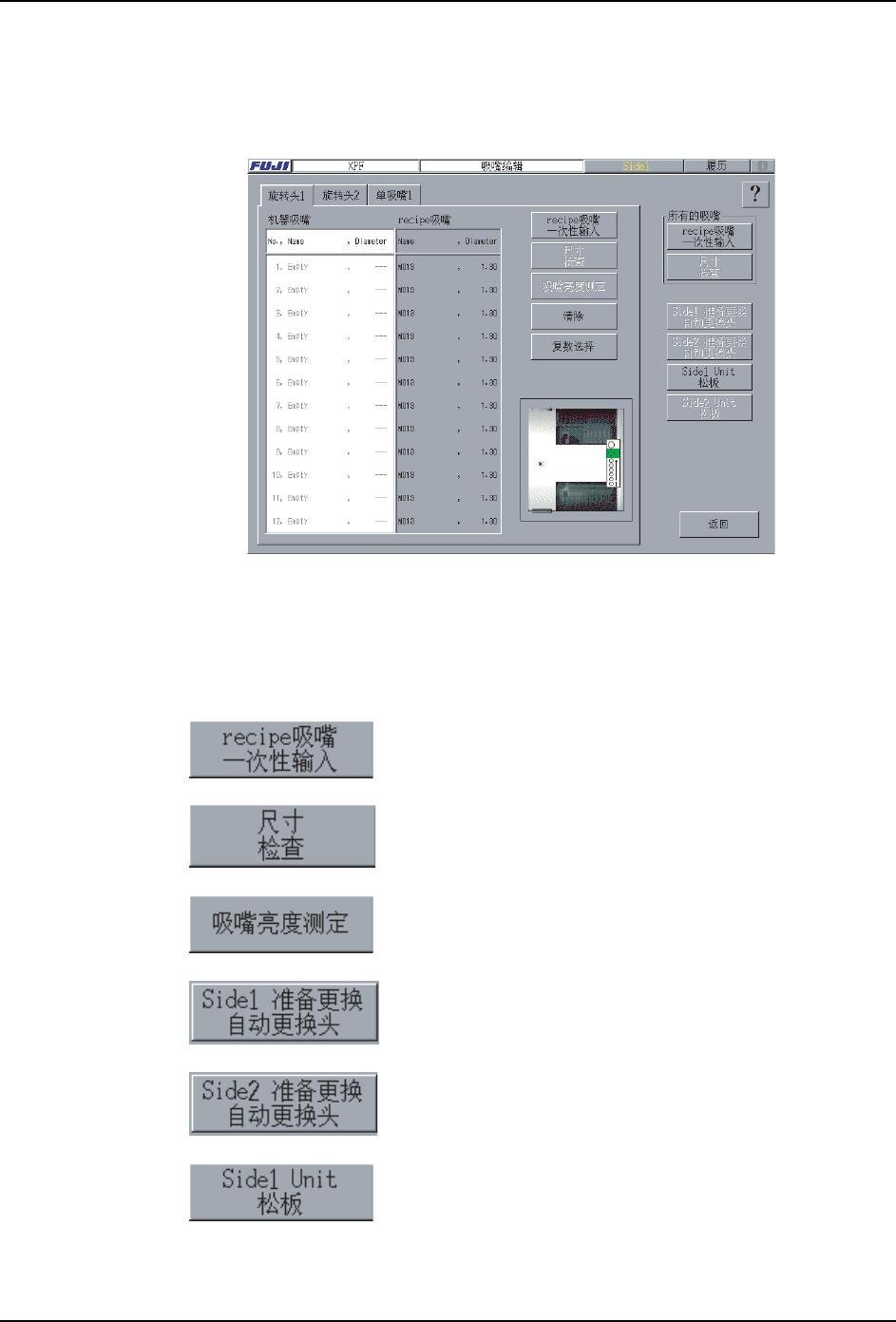

08SYS-0053Sa
将生产程序中设定的吸嘴设定到 [ 机器吸嘴 ] 中。能对
单个吸嘴单元或者全部的吸嘴单元设定。
检查吸嘴尺寸。能对单个吸嘴单元或者对全部的吸嘴单
元实行。
测定吸嘴亮度。可以对每个吸嘴单元分别测定。
从 Side1 侧更换吸嘴的时候按下。进行工作头待机，
Side1 元件供应单元被松开。
从 Side2 侧更换吸嘴的时候按下。进行工作头待机，
Side2 元件供应单元被松开。
将 Side1 侧的元件供给单元夹紧 / 松开。从 Side1 侧更
换吸嘴的时候使用。
3. 指令功能说明 SYS-XPF-4.1S
40 XPF 系统手册
将 Side2 侧的元件供给单元夹紧 / 松开。从 Side2 侧更
换吸嘴的时候使用。
可以将复数的吸嘴归并在一起设定。
在选择复数的吸嘴的状态下选择可以更换的吸嘴的时候
按下。
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 41
解说
吸嘴编辑器是更换吸嘴的时候使用。吸嘴编辑器设定的吸嘴，必须与实际安装的吸嘴相符。
不相符的时候，对生产有可能发生错误。
必须有下面的吸嘴。在自动运转中自动地被使用。请务必设定吸嘴单元置放台。
吸嘴单元的选择，选择在画面上部的下一个标签页进行。
备注 )夹紧 MTU 的话，追加 [ 单吸嘴 2] 标签页。
当前被选择的吸嘴单元的地方，在画面中央下的图上，象下面一样地用绿色表示。
更换吸嘴
1. 把 [ 生产程序吸嘴 ] 中显示的吸嘴做为参考，设定 [ 机器吸嘴 ]。按下 [ 复数选择 ] 后，
可以归纳为一次更换复数的吸嘴。
2. 选择 [ 机器吸嘴 ] 的吸嘴号码，显示可以更换的吸嘴。如下显示。
吸嘴种类 理由
φ 10.0 单吸嘴吸嘴 周期自动补正中使用。
料盘高度测定吸嘴 测定料盘的高度。
( 只有在使用料盘元件时 ) 只有在最后的单吸嘴上可以设定。
䗝ᢽᮟ䕀༈ⱘᯊ 䗝ᢽऩఈⱘᯊ
08SYS-0062S
