3. 指令功能说明 SYS-XPF-4.1S 98 XPF 系统手册 3.4.3 [ 维修保养 ] - [ 测定吸嘴位置 ] 功能说明 旋转自动更换头中心测定，测定 平台修正值，进行当前平台基准值 的测定。 备注 )画面是夹紧 MTU 的时候。 表示步骤 从 ［主画面］顺序选择 [ 维修保养 ]、[ 吸嘴位置测定 ]。 画面说明 解说 测定吸嘴位置是测定自动更换头的旋转中心和实际吸取的自动更 换头中心的偏差， 进行吸 嘴的吸取位置的补正…
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 97

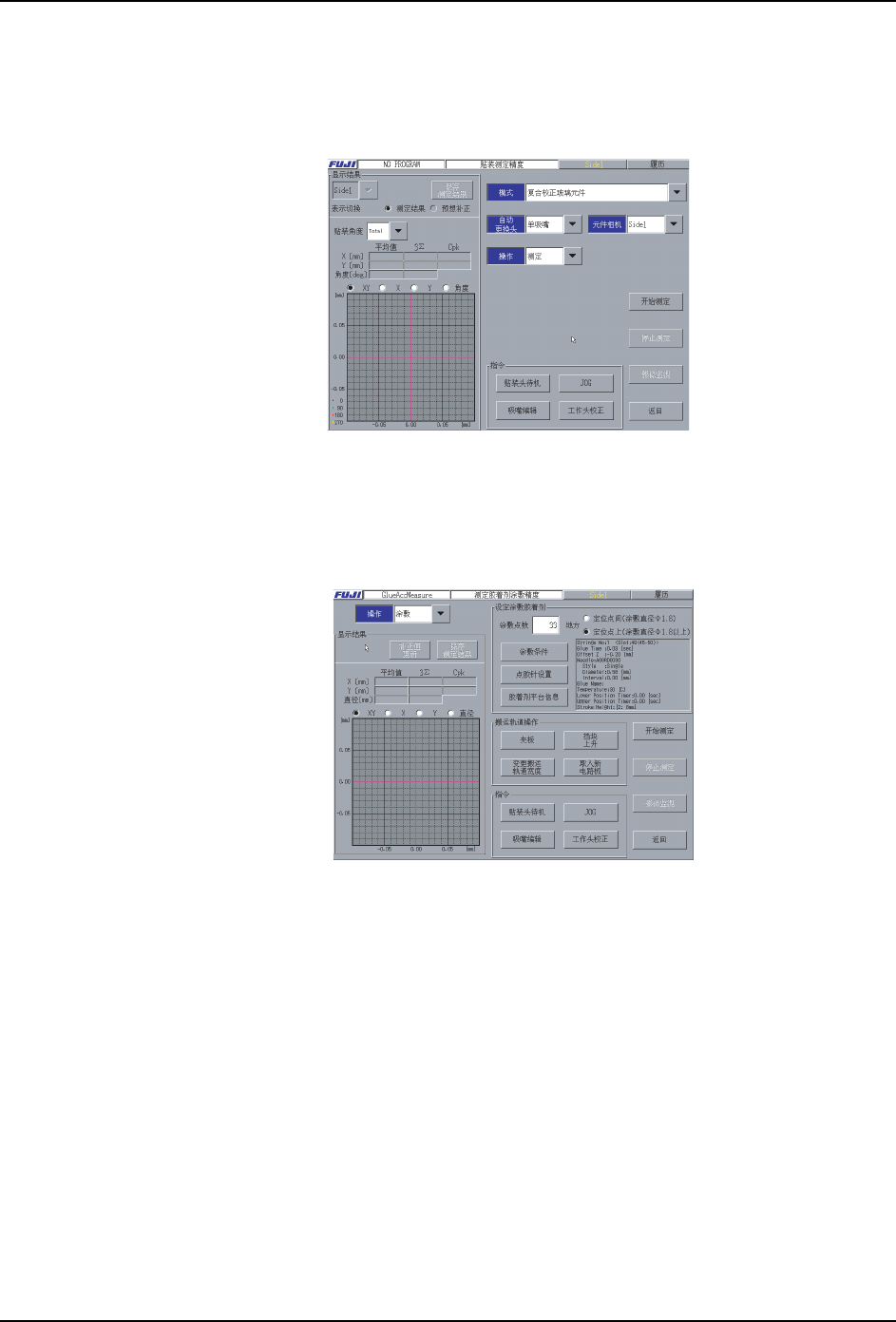

2. 表示相机增益值的履历
要表示相机增益值的履历，请按下 「履历显示」按键。显示出如下画面。
3. 消去相机增益值的履历
要消去测量的增益值的履历，请按下 「履历消去」按键。显示出如下确认信息，请按下
「OK」按键。
08SYS-0172S
08SYS-0173S
3. 指令功能说明 SYS-XPF-4.1S
98 XPF 系统手册

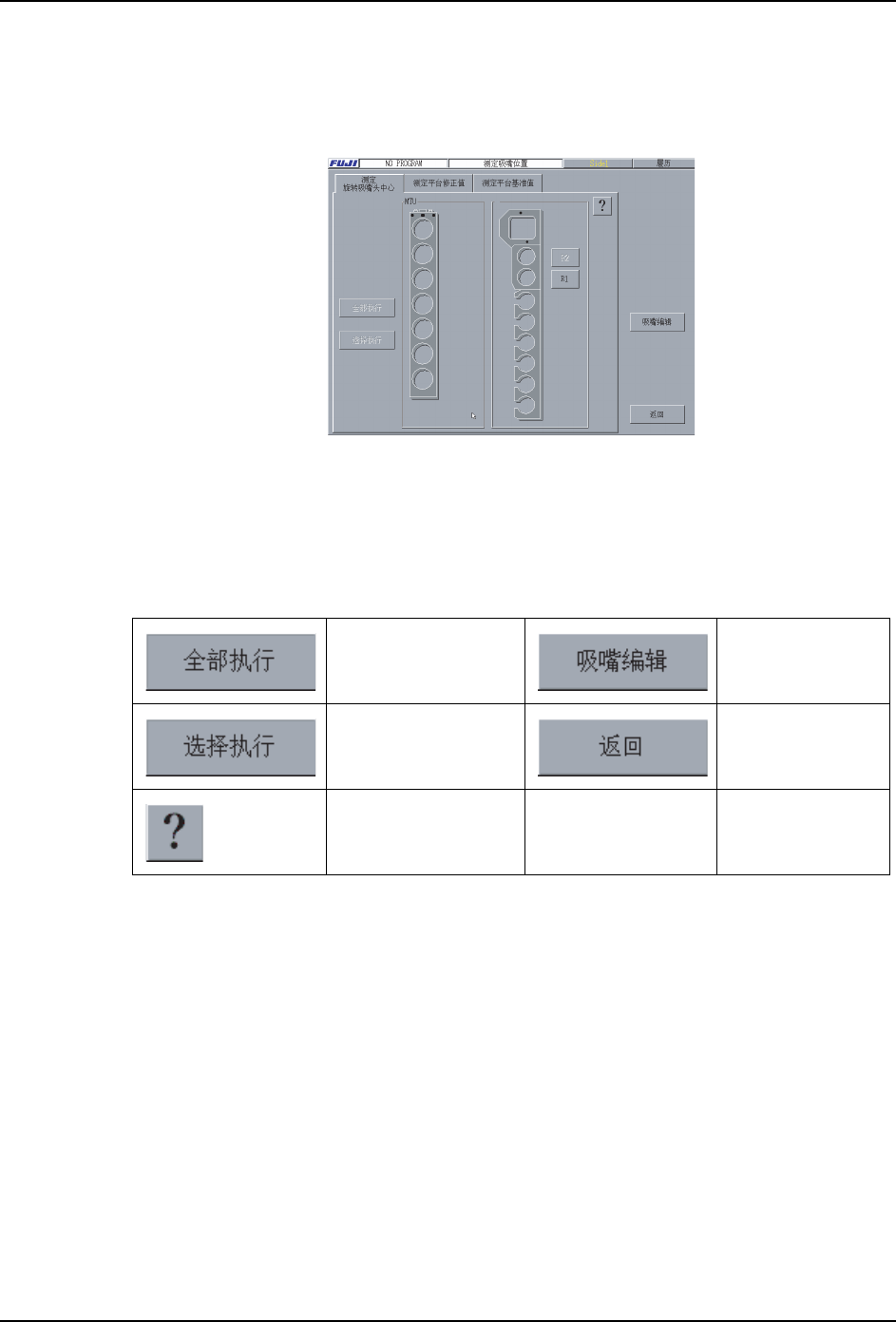

3.4.3 [ 维修保养 ] - [ 测定吸嘴位置 ]
功能说明
旋转自动更换头中心测定，测定平台修正值，进行当前平台基准值的测定。
备注 )画面是夹紧 MTU 的时候。
表示步骤
从 ［主画面］顺序选择 [ 维修保养 ]、[ 吸嘴位置测定 ]。
画面说明
解说
测定吸嘴位置是测定自动更换头的旋转中心和实际吸取的自动更换头中心的偏差，进行吸
嘴的吸取位置的补正以便使相互的中心相一致。
此外，进行测定吸嘴位置时，请安装自动更换头到自动更换头平台上。
在测定吸嘴位置时测定的项目如下所示。
1. 测定旋转头中心
测定旋转自动更换头的吸嘴头的中心位置。
2. 测定平台修正值
测定各个自动更换头吸取位置的置放台基准值的修正值。
3. 测定平台基准值
测定自动更换头置放台的基准值。
08SYS-0174S
测量全部的自动更换
头。
显示吸嘴编辑器。
测定选择的东西。 返回 [ 主画面 ]。
显示帮助。
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 99
3.4.4 [ 维修保养 ] - [ 测定贴装精度 ]
功能说明
因为这个指令使用特殊的治具、所以一般不能执行。
3.4.5 [ 维修保养 ] - [ 测定胶着剂涂敷精度 ]
功能说明
因为这个指令使用特殊的治具、所以一般不能执行。
08SYS-0183Sb
08SYS-0402Sa
