3. 指令功能说明 SYS-XPF-4.1S
84 XPF 系统手册
3.3 [ 生产程序 ] 指令

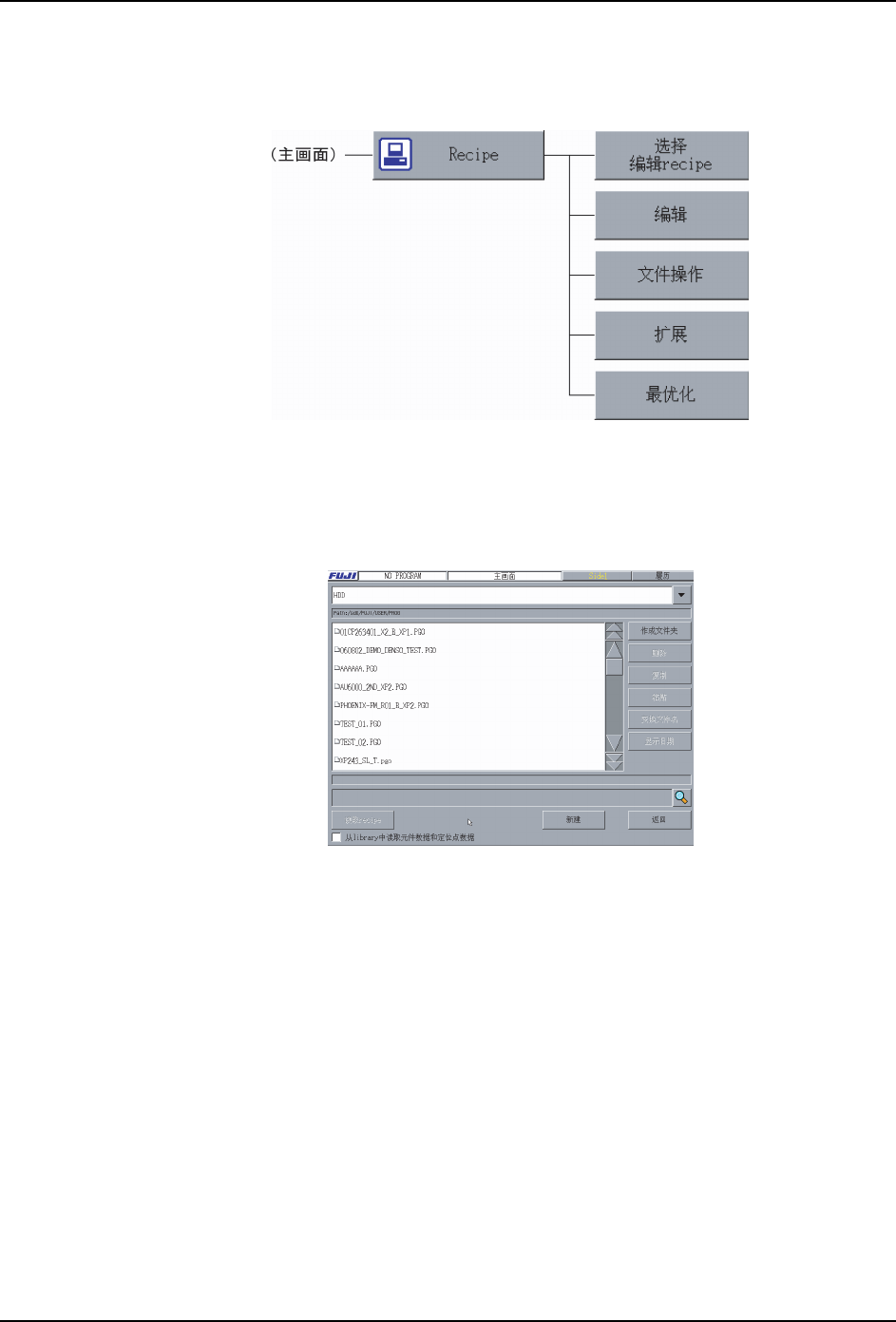

是创建编辑生产程序时使用的指令。[ 生产程序 ] 指令如下图构成。
3.3.1 [ 生产程序 ] - [ 选择编辑生产程序 ]
功能说明
选择在机器上编辑的生产程序后读入存储器。
表示步骤
[主画面]顺序选择 [ 生产程序 ]、[ 选择编辑生产程序 ]。
08SYS-0122S
08SYS-0122S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 85
画面说明
解说
选择编辑生产程序时,在机器上选择编辑的生产程序,读入存储器。如果在在机器上编辑的
时候,把生产程序做为选择或者新建时使用。
注意 )生产的时候,请别使用这个指令读入生产程序。为了生产要读入生产程序时,请从 [
生产 ] - [ 选择生产程序 ] 画面进行。
关于操作,请参照 『编程手册』
创建新目录。
删掉选择的生产程序。
复制选择的生产程序到剪贴板。
将剪贴板上复制的生产程序粘贴到目录上。
变更选择的生产程序名。
显示生产程序的更新日。
检索生产程序名。
读入选择的生产程序。
创建新的生产程序。
关闭画面,返回 [主画面]
[从程序库读入元件记
号]复选框
放入选项后 , 读入生产程序时,从程序库读入元件数据和记
号数据。
不选项的话,从生产程序读入元件数据和记号数据。
3. 指令功能说明 SYS-XPF-4.1S
86 XPF 系统手册
3.3.2 [ 生产程序 ] - [ 编辑器 ]
功能说明
在机器上编辑生产程序后保存。
表示步骤
[主画面]顺序选择 [ 生产程序 ]、[ 编辑器 ]。
画面说明
解说
在机器上进行生产程序的编辑。编辑的生产程序,当前,读入存储器的生产程序成为对象。
关于编辑方法,请参照 『编程手册』
08SYS-0134S
编辑或者创建生产
程序的顺序。
编辑或者创建元
件、供应方法的信
息。
设定电路板的信
息。
设定生产中使用的
吸嘴配置。
设定料站中设定的
元件。
保存编辑的生产程
序。
设定胶着剂平台的
配置、胶着剂的涂
敷条件。
返回 [主画面]
编辑或者创建基准
定位点。
