3. 指令功能说明 SYS-XPF-4.1S 138 XPF 系统手册 关于信号塔的红色的使用 EU( 欧洲联盟 ) 地区内 使用的时候请根据“EN60204( 机械类 的安全 )” 10.3 项进行设定。 在 下述中记载了推荐设定。 ( 红色照明只有在机器处于异常状态时使用。) Display Conditio n Blue Yellow Red Buzzer Light Flas h Light Flash Light Flash …
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 137
料尽 Side2: 供料器元件
因发生料尽、显示料尽错误对话框到对话框关闭的状态
料盘元件
料盘元件的料尽发生后，完成剩余的供料器元件的贴
装，从变为等待更换料盘开始到按下 [ 料盘更换完成 ]
按键后检测出料盘表面为止的状态
由于异常发生的停止 : 运转中及在指令操作中发生某种错误，错误对话框从被
显示到关闭的状态
( 不包含 「由于料尽的停止」)
动力电源被切断的状态
统计的警告 : 1. 由于进行统计处理而发生警告的状态
2. 废料带箱回收警告从发生到被解除的状态
换线时候呼叫操作人员 : 废料带箱的安装确认
自动运转中，在料带切刀时机中从从检测出没有废料带
箱到安装废料带箱为止、或者到周期停止为止的状态
自动变更搬运轨道宽度的执行确认
自动变更搬运轨道宽度确认对话框从被显示到关闭的状
影像处理错误 : 发生各种的影像处理错误，从显示错误对话框到关闭的
状态
不生产中 : 在动力电源没有投入的状态下，不仅是自动运转中，在
错误对话框中也不显示的待机状态
换线中 : 从自动变更搬运轨道宽度处理开始到结束的状态
因生产块数完成的停止 : 显示出预定生产块数完成的对话框后关闭对话框，根据
生产程序的变更、完成块数的复位或者预定生产块数的
输入等，到生产块数完成条件不被满足为止的状态

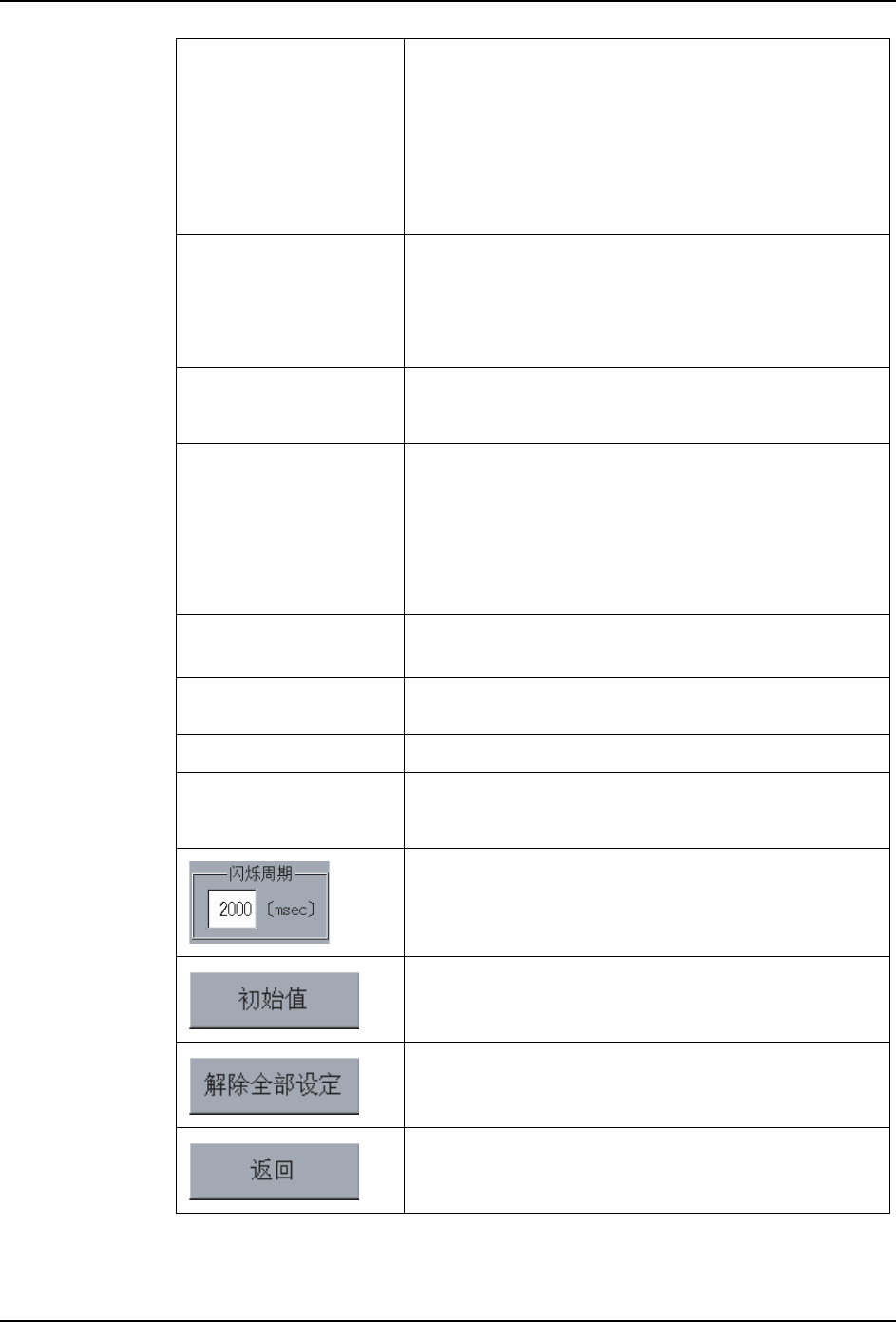

变更信号塔的闪烁周期。(1 ～ 2000 msec)
复位到出厂时的设定。
解除全部的设定 （○）。
结束信号塔的设定，返回 [ 主画面 ]。
3. 指令功能说明 SYS-XPF-4.1S
138 XPF 系统手册
关于信号塔的红色的使用
EU( 欧洲联盟 ) 地区内使用的时候请根据“EN60204( 机械类的安全 )”10.3 项进行设定。在
下述中记载了推荐设定。
( 红色照明只有在机器处于异常状态时使用。)
Display Condition Blue Yellow Red Buzzer
Light Flash Light Flash Light Flash
Auto operation
自动运转中
○
Loading
加载中
○
Awaiting Panel
等待取入电路板
○
Awaiting Next machine
等待排出电路板
○
Parts out waiting Side 1
料尽预告 Side1
○
Parts out waiting Side 2
料尽预告 Side2
○
Parts out stop Side 1
料尽 Side1
○
Parts out stop Side 2
料尽 Side2
○
Emargency stop
因发生异常而停止
○
Statistical warning
统计的警告
○
Operator call
换线时呼叫操作员
○○
Recipe/Vision Error
影像处理处理错误
○
Non-production
非生产中
Changeover
换线中
○
Production complete
因生产块数结束而停止
○○
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 139
3.5.7 [ 设定 / 管理 ] - [ 版本升级 ]
功能说明
进行软件的版本升级。
表示步骤
从 ［主画面］顺序选择 [ 设定 / 管理 ]、[ 版本升级 ]。
解说
[ 版本升级 ] 中可以进行下面 2 个版本升级。
·应用软件 ( 机器控制 ) 软件的版本升级
·装载在供料器上的软件版本升级
由 CD 提供应用软件。要版本升级，需要插入 CD 到机器内的 CD 驱动器。CD 驱动器因为在控
制箱 (Side1 侧 ) 内部，请取下控制箱的盖板后操作。
此外，使用网络存储功能能进行应用 ( 机器控制 ) 软件的版本升级。
导入网络存储经理完毕的时候，请复制 FTP 主电脑的 「版本升级数据参考用」目录中安装
软盘内的 RECOVERY 目录以及 VERSION 目录。
没有导入网络存储经理的时候，请复制 FTP 主电脑的根目录中安装软盘内的 RECOVERY 目录
以及 VERSION 目录。
画面说明
08SYS-0285S
移到应用软件 ( 机器控制 ) 软件的版本升级处理。
显示 [ 供料器版本升级 ] 画面。
中止版本升级对象的选择，返回 [ 主画面 ]。
