(3) 由子电路板跳过编辑器进行的子电路板跳过
使用子电路板跳过编辑器可不更改生产程序就任意跳过电路板。
操作步骤

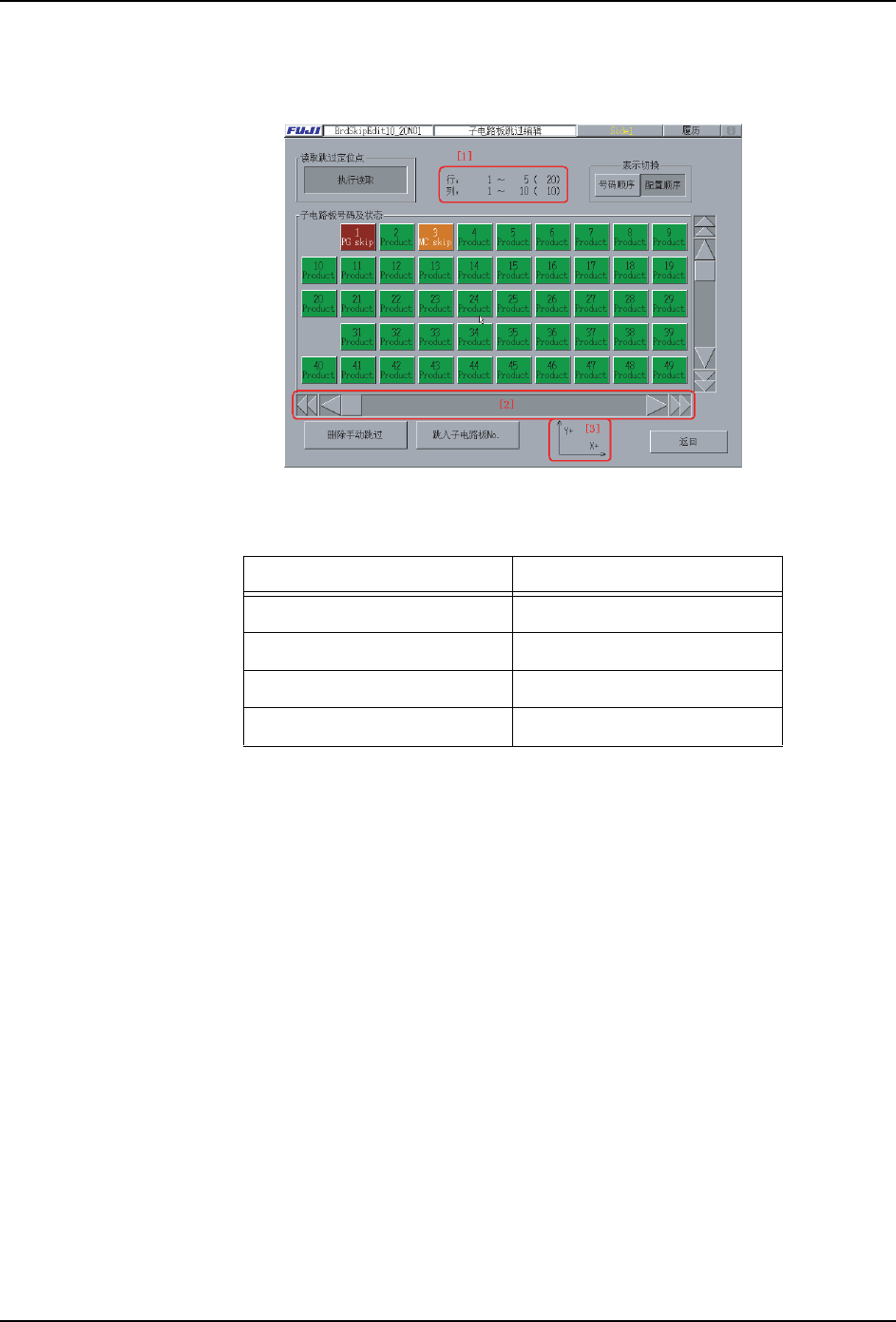

1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 信息 / 设定 ]、[ 自动 ]、[ 子电路板跳过编辑 ]。
各子电路板的状态
[1] ～ [3] 只有在配置顺序记载的时候显示。
[ 生产 ]: 按照设定的生产程序进行生产。可从子电路板跳过编辑器上改变
目前的状态。单击后显示出 [ 机上跳过 ]。
[ 跳过生产程序 ]: 由生产程序编辑器设定的子电路板跳过状态。属于该子电路板的
贴装顺序将不被执行。不能从子电路板跳过编辑器上改变状态。
[ 机上跳过 ]： 由子电路板跳过编辑器设定的子电路板跳过状态。属于该子电路
板的贴装顺序将不被执行。可从子电路板跳过编辑器上改变目前
的状态。单击后显示生产。
[BS 定位点跳过 ]: 作为子电路板跳过定位点的读取结果，被判断为跳过的属于该子
电路板的贴装顺序将不被执行。不能从子电路板跳过编辑器上改
变目前的状态。
2. 用表示切换变更显示方法。
[ 号码顺序 ]: 按号码顺序显示子电路板跳过按键。
[ 配置顺序 ]: 按配置顺序显示子电路板跳过编辑器按键。
08SYS-0392Sa
[1] 行列号码
表现现在显示的按键由电路板的最左上的板开始数是第几位。
[2] 水平滚动条
移动按键显示到横方向。
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 65
配置顺序表示时的 [ 子电路板号码以及状态 ] 显示栏内的按键的显示与语言无关是英语的略
记。对应表如下所示。
3. 在读取跳过定位点中设定是否执行读取。
[3] 坐标轴
5. 完成必要的编辑后，选择 [ 关闭 ] 以保存设定。
配置顺序表示时的坐标轴。
表示编号顺序 表示配置顺序
生产 Product
机上跳过 MC skip
程序跳过 PG skip
定位点跳过 MK skip
[ 执行读取 ]: 读取跳过定位点。
[ 忽略 ]: 不执行跳过定位点的读取。
4. 在子电路板号码及状态里显示出各子电路板的状态，可根据需要对其进行编辑。
[ 删除手动跳过 ]: 从 [ 手动跳过 ] 状态返回到 [ 生产 ] 状态。
[ 跳入子电路板
No。]:
在显示的模拟键盘上输入子电路板的号码，其子电路板号码以
及状态显示在前列。
6<66
3. 指令功能说明 SYS-XPF-4.1S
66 XPF 系统手册
3.1.10 [ 生产 ] - [ 生产管理员 ]
功能说明
复数的机器生产一块电路板的时候，进行一揽子的生产程序的切换生产预定块数的变更。
表示步骤
从 ［主画面］顺序选择 [ 生产 ]、[ 生产线管理员 ]。
解说
生产线管理员是用来自母机的操作，将在生产线上登记的机器 ( 含母机最大 6 台 ) 的生产程
序及生产预定块数用一揽子进行切换。
要使用这个指令，需要登录在固有值「_ControlledXp_1( ～ 6)」里登录的机器的 IP 地址。
要登录 IP 地址，请使用固有值编辑器。详细的用法，请参照 「固有值编辑器」。
注意 )
1.固有值设定的 IP 地址不可重复。
2.固有值没登录自己的情况，不能使用这个指令。
3.在固有值中，机器的 IP 地址一个也没登录的时候，这个指令不能使用。
4.如果生产线上的全部的机器登录了 IP 地址，无论从哪个机器生产线的操作都可能。
要设定生产程序，请进行下面的步骤。
1. 用生产线一揽子设定时
a. 按下 [ 生产程序 ] 区域的 [ 生产线一揽子 ] 按键。
b. 选择生产程序。
c. 按下[执行]按键。
2. 个别设定时
a. 选择转换生产程序的机器。
b. 按下 [ 生产程序 ] 区域的 [ 机器个别 ] 按键。
c. 选择生产程序。
d. 按下[执行]按键。
要设定预定生产块数，请进行下面的步骤。
1. 用生产线一揽子设定时
·按下 [ 预定生产块数 ] 区域的 [ 生产线一揽子 ] 按键。
6<6
