3. 指令功能说明 SYS-XPF-4.1S 134 XPF 系统手册 显示结果 选择显示贴装结果 ( 补正值 ) 的元件相机。 选择显示贴装结果 ( 补正值 ) 的贴装角度。 · Total →表示 全角度 · 0 → 表示 0 度 · 90 → 表示 90 度 · 180 →表示 1 80 度 · 270 →表示 2 70 度 表 示 平 均 值(补 正 值)和3σ 、 Cpk。 选择图表的显示模式。 · XY → XY 分布图 ·…
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 133
画面说明
选择模式
指令
选择单吸嘴贴装补正值的测定方法。
·玻 璃
·芯 片
选择测定的自动更换头的种类。
备注 )在 “单吸嘴”中为固定。
选择进行测定的元件相机。
·Side1
·Side2
·Side1,2
备注 )在 XPF-S 上只有 “Side1”。
选择操作方法。
·测定 →补正值的测定
·补正值 →补正值的参考
开始测定。
中止测定。
显示影像监视器。
执行工作头退避。
打开简易 JOG 画面 ( 仅仅是 XY 轴 )。
打开吸嘴编辑器。
打开工作头校正画面。
3. 指令功能说明 SYS-XPF-4.1S
134 XPF 系统手册

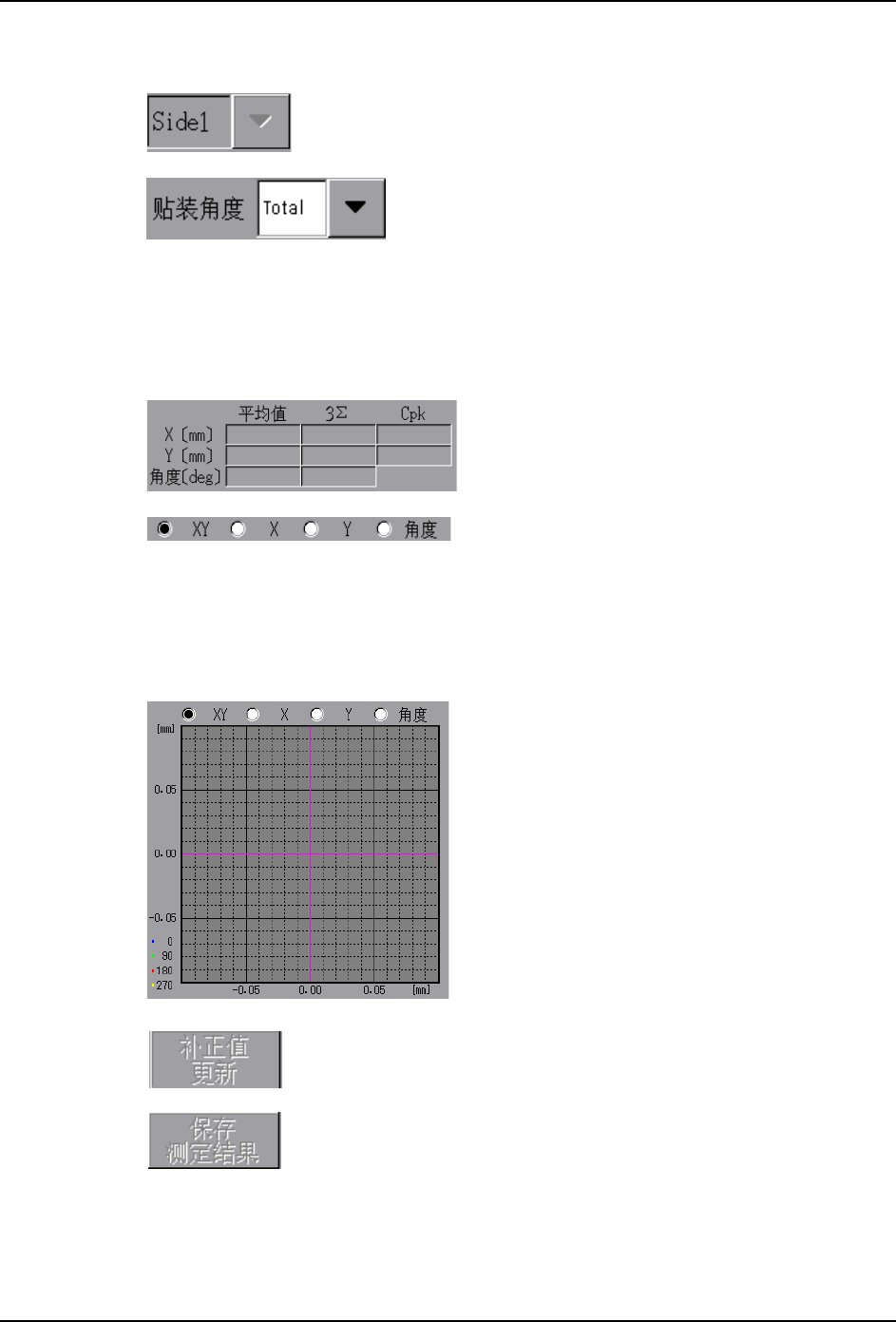

显示结果
选择显示贴装结果 ( 补正值 ) 的元件相机。
选择显示贴装结果 ( 补正值 ) 的贴装角度。
·Total →表示全角度
·0 → 表示 0 度
·90 → 表示 90 度
·180 →表示 180 度
·270 →表示 270 度
表示平均值(补正值)和3σ、Cpk。
选择图表的显示模式。
·XY → XY 分布图
·X →按 X 顺序
·Y →按 Y 顺序
·角度→按角度顺序
将贴装结果 ( 补正值 ) 按一个个顺序进行图示。
备注 )操作模式在补正值上被选择后图示贴
装补正值。
更新贴装补正值。
备注 )测定后变为有效。
保存贴装补正值。
备注 )测定后变为有效。
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 135
3.5.5 [ 设定 / 管理 ] - [ 点桌面编辑 ]
功能说明
编辑各伺服轴的点桌面。
表示步骤
从 ［主画面］顺序选择 [ 设定 / 管理 ]、[ 编辑点桌面 ]。
解说
点桌面是为了移动料盘单元，需要让伺服放大器预先记住位置点。编辑的点记忆在伺服放大
器中。
当伺服放大器有不良时，可以创建点桌面的备份。使用备份的点桌面数据，可以进行点桌面
数据的修复。要进行点桌面数据的备份，请准备 USB 存储器。
注意 )点桌子在出厂时已经设定。通常的生产中不需要变更设定。如果要变更设定，请询问
管理者。
编辑点桌面
按下面的步骤进行点桌面编辑。
1. 按下[▼]选择想要编辑的伺服轴。
2. 快速地选择 2 次点桌面内的 [Position] 项目的数值。显示数字键盘后输入数值。
3. 编辑结束后，按下 [ 反映 ] 按键的话，编辑的数值反映在机器上。
创建点桌面数据的备份。
设定 USB 存储器，按下 [ 备份 ] 按键。
使用备份的点桌面数据，恢复机器的点桌面
设定储存了备份数据的 USB 存储器，按下 [ 复原 ] 按键。
08SYS-0279S
