SYS-XPF-4.1S 3. 指令功能说明 XPF 系统手册 37 [ 供料器信息 ] 画面的详细画面如下所示。 No.: 与用 [ 一览表 ] 标签页 表示的 「No.」同样 。 Set: 与用 [ 一览表 ] 标签页 表示的 「Set」同样 。 元件号码 : 与用 [ 一览表 ] 标签页表示的 「元件号码」同样。 Tape Width: 表示供料器的宽 度。 Next Slot: 表示次料站的料 站号码。没有次 料站的时候显示为 …
3. 指令功能说明 SYS-XPF-4.1S
36 XPF 系统手册
解说
显示在生产程序中使用的供料器的信息。不拆除供料器供应元件的时候，请将供料器信息中
所显示的 「Set」的 「×」变更为 「○」。「×」即使只有一个也不进行生产。
在[供料器信息]画面上有3个标签页。
[ 一览表 ] 标签页 显示出供料器信息的一览表。安装元件时进行确认。
[ 详细 ] 标签页 显示出供料器的详细信息。进行安装的元件时的确认、供料器
跳过的设定。
[ 吸取补正值 ] 标签页 设定吸取补正值。一般自动调整吸取位置。吸取率显著恶劣
时，推荐变更数值进行调整。

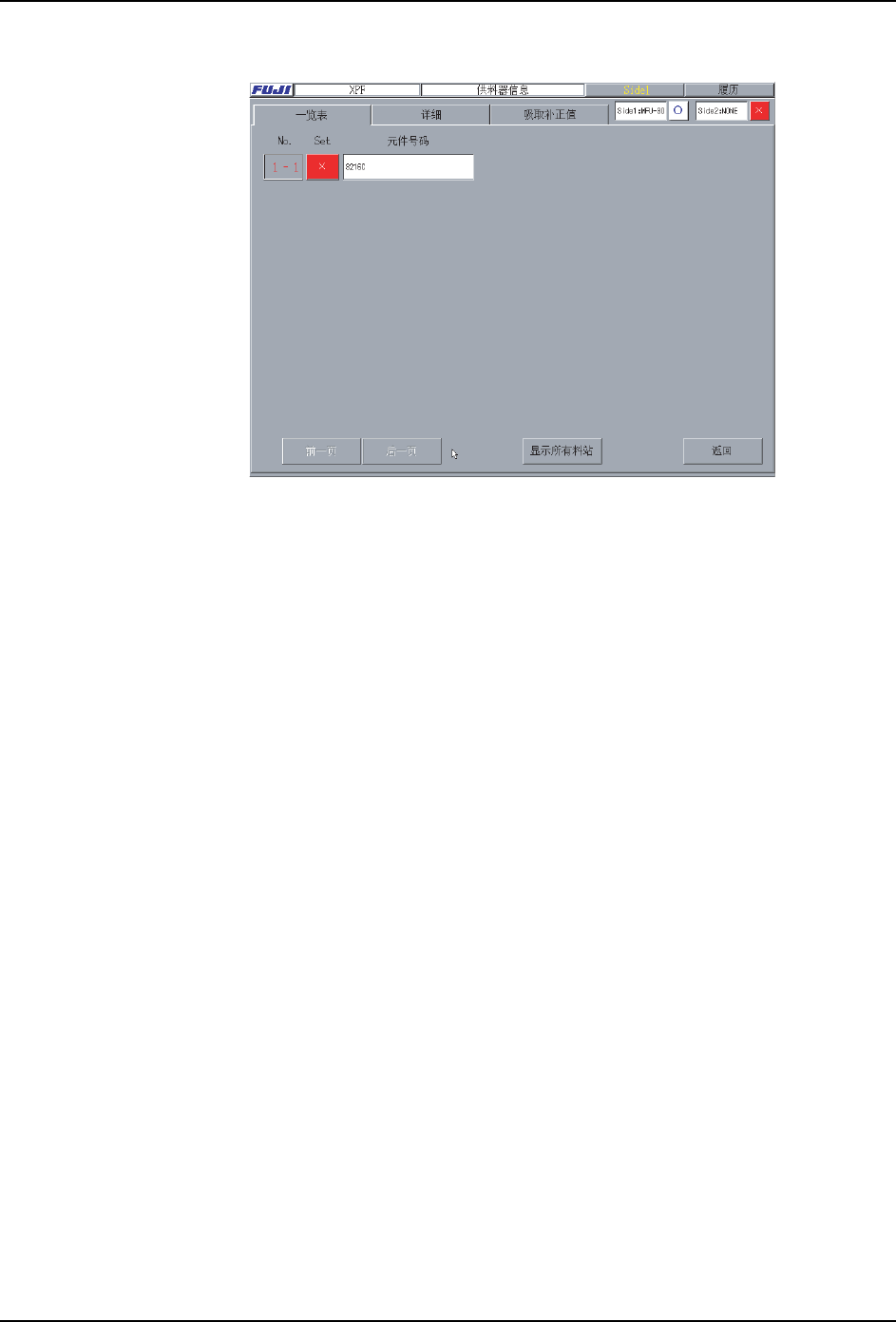

在 [ 供料器信息 ] 画面的 [ 一览表 ] 标签页的项目如下所示。
No.： 显示平台 / 料站号码。用 「（平台） - （料站号码）」的形式进行表示。
「No.」用以下的颜色进行显示。
颜色 状态
红色 在生产程序中使用的料站
蓝色 作为次料站使用的料站
黑色 在生产中不使用的料站
注意 )在平台 / 料站号码的前面显示出 「*」的标记的料站表示在生产中使用料站。
Set： 「○」表示安装了元件。另外，「×」表示没有安装元件。
「×」的时候，请补充元件后按下 「×」变更为 「○」或者更
换供料器。
元件号： 表示元件号。元件号长的时候，显示出弹出窗口。
08SYS-0050Sa
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 37

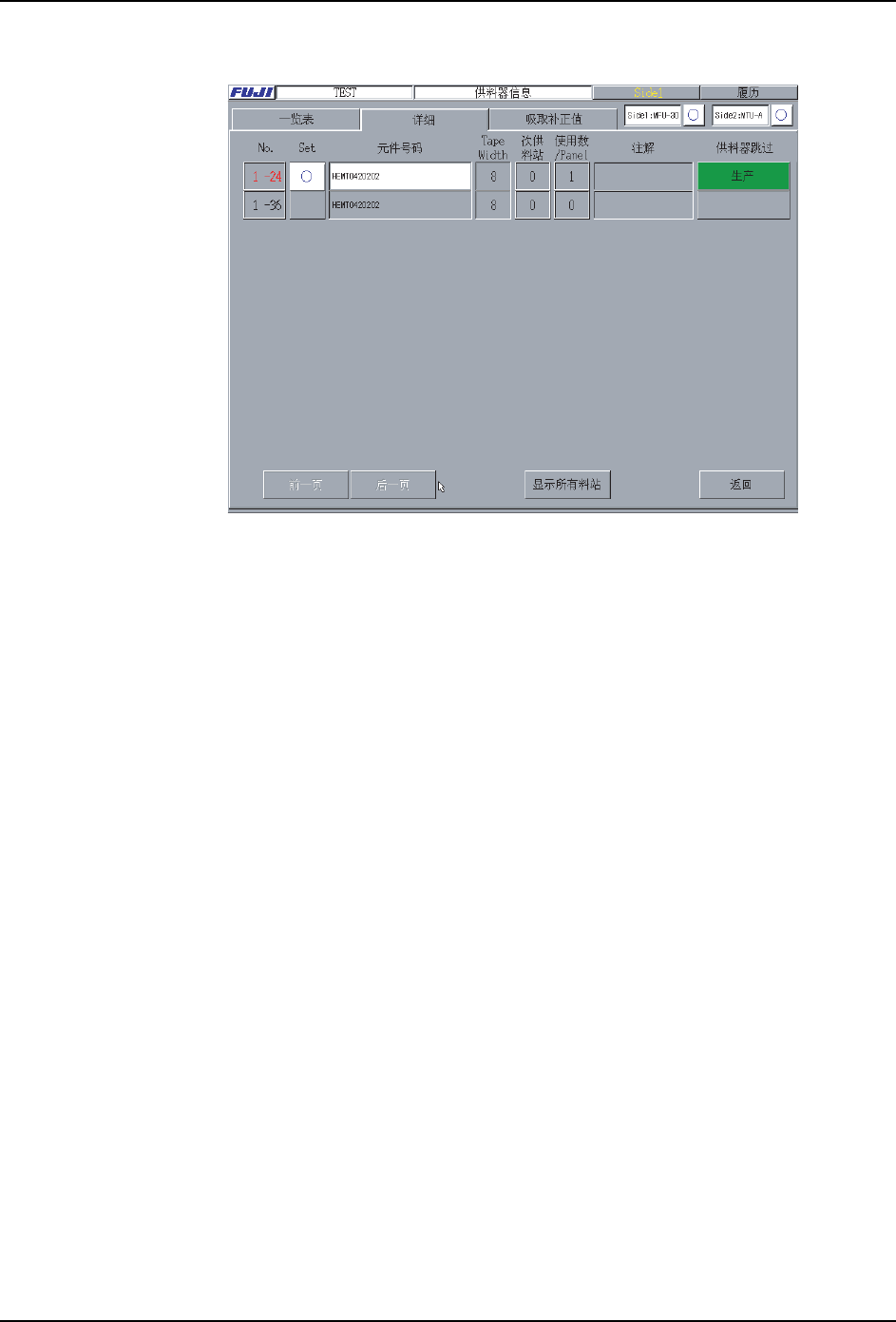

[ 供料器信息 ] 画面的详细画面如下所示。
No.: 与用 [ 一览表 ] 标签页表示的 「No.」同样。
Set: 与用 [ 一览表 ] 标签页表示的 「Set」同样。
元件号码 : 与用 [ 一览表 ] 标签页表示的 「元件号码」同样。
Tape Width: 表示供料器的宽度。
Next Slot: 表示次料站的料站号码。没有次料站的时候显示为 「0」。
使用数 /Panel: 表示一块电路板使用的元件数。
指令 : 表示安装供料器的指令。指令比较长的时候，会显示出弹出
视窗。
供料器跳过 : 表示生产的时候是否安装元件的状态。只有在 [ 生产 ] 和 [
机器上跳过 ] 能变更设定。
[ 生产 ]: 使用这个元件进行生产。
[ 机器上跳过 ]: 不使用这个元件。
[ 生产程序跳过 ]: 不使用这个元件。根据生产设定进行跳
过。不能变更。
[ 生产 ]: 使用这个元件生产。
[ 机器上跳过 ]: 不使用这个元件。
[ 生产程序跳过 ]: 不使用这个元件。根据生产程序的设定被跳过。不能变更。
08SYS-0051S
3. 指令功能说明 SYS-XPF-4.1S
38 XPF 系统手册
[ 供料器信息 ] 画面的吸取补正值如下所示。
注意 )测定吸取补正值时，请将供料器安装到料站上。不安装就不能测定吸取补正值。
测定或者删除指定料站的吸取补正值时
1. 在 [ 指定料站 ] 区域的 [ 平台 No] 上选择平台号码后设定。
2. 输入料站号码到 [ 料站 No]。
3. 测定吸取位置时，按下 [ 测定吸取位置 ] 按键，按下启动按键。测定时 , 在指定的平台
No.: 与用 [ 一览表 ] 标签页表示的 「No.」同样。
元件号码 : 与用 [ 一览表 ] 标签页表示的 「元件号码」同样。
X: 输入吸取补正值的 X 方向的补正值。
Y: 输入吸取补正值的 Y 方向的补正值。
的料站中设定数值。
4. 删除补正值时，按下 [ 补正值删除 ] 按键。显示确认信息，删除补正值。
测定或者删除全料站的吸取补正值时
1. 测定补正值时，按下 [ 吸取位置测定 ] 按键，按下启动按键。设定测量的补正值。
2. 删除补正值时，按下 [ 删除补正值 ] 按键。显示确认信息，按下 [OK] 按键后删除补正值。
要设定吸取补正值，直接输入补正值 [X] 和 [Y] 或者如下设定。
