3. 指令功能说明 SYS-XPF-4.1S
74 XPF 系统手册
3.2.3 [ 机器操作 ] - [Side2 Unit 夹紧 ( 松开 )]
功能说明
使 Side2 侧的元件供应单元夹紧 / 松开。
备注 )在 Side2 上使元件供应单元夹紧的时候显示出 [ 松开 ]。
表示步骤
从 ［主画面］上顺序选择 [ 机器操作 ]、[Side2 Unit 夹紧 ( 松开 )]，按下启动按键。
解说
在 Side2 侧使元件供应单元夹紧或者松开。这个指令在 Side1 侧不能实行。
在 [ 工作条件设定 ] 画面，废料带切刀设定为「使用」，松开时废料带切刀切断供料器的废
料带。
这个指令在伺服系统没投入动力电源时不能实行。
这个时候按下运转准备按键，请对伺服系统投入动力电源。
08SYS-0108S
㞾ࡼᤶ༈᪡
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 75
3.2.4 [ 机器操作 ] - [ 料盘操作 ]
功能说明
备注 ) 画面是使 BTU 夹紧的时候。
进行料盘元件的更换和供应时候操作料盘。
表示步骤
从 ［主画面］上顺序选择 [ 机器操作 ]、[ 料盘操作 ]。

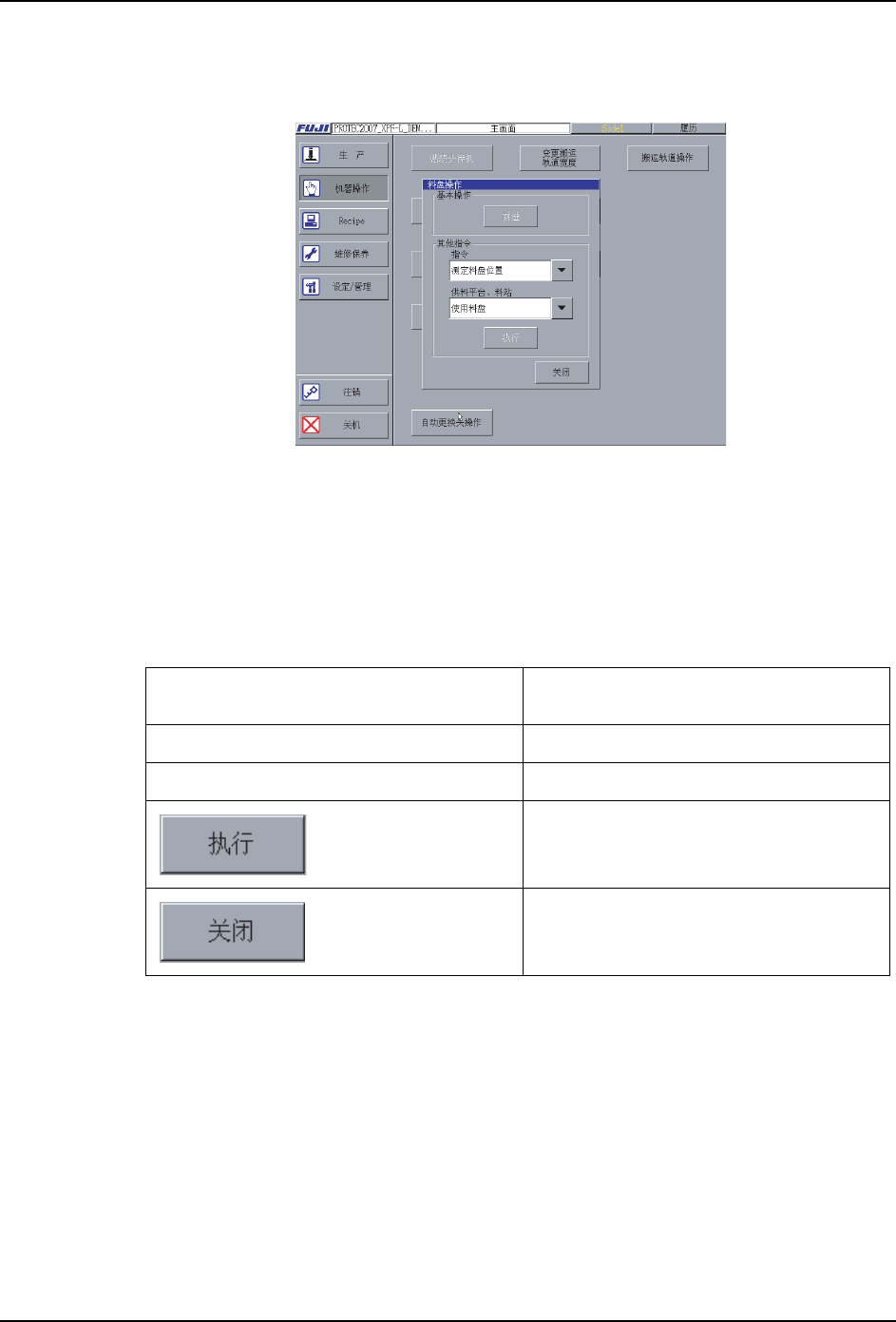

画面说明
解说
料盘操作、料盘元件的更换和进行供应的时候使用。料盘在使用 BTU 或者 MTU，ITS，OTS 时
供应。BTU、MTU 的夹紧 / 松开以及料盘的更换方法，请参照操作手册的 「换线」。
[ 料盘操作 ] 只能在 BTU、MTU 被夹紧的状态下或者是设定为使用 ITS、OTS 时可以选择。夹
紧 BTU 时与夹紧其他的时后显示的画面不同。但是，能实行的指令没有差异。
1. 在料盘操作上能实行的指令有如下状况。根据选择的指令，在 [ 平台、料站 ] 中可以指
定的数值会变化。
a. 空料盘排出位置
移动到空料盘排出位置。
08SYS-0109Sb
[ 前进 ] 按键 /[ 后退 ] 按键 MTU、BTU 的平板料盘前进或者后退。更
换料盘元件的时候，请使平板料盘后退。
[ 指令 ] 组合框 选择用料盘操作实行的指令。
[ 平台、料站 ] 组合框 选择进行料盘操作的平台或者料站。
实行料盘操作。
关闭[料盘操作]对话框。
3. 指令功能说明 SYS-XPF-4.1S
76 XPF 系统手册
b. 排出空料盘
排出指定的空料盘。
c. 测定料盘高度
测定指定料站的料盘高度。
备注 )料盘高度基准在夹紧 BTU、MTU 时自动进行。
d. 测定料盘位置
测定指定的料盘位置。
e. 更换料盘
向机器通知更换料盘结束。
f. 放大器初始化
进行伺服放大器的初始化。只有在进行特殊维修保养显示，变为可以使用。
2. 在 BTU 上配置料盘时
在 BTU 上配置料盘的时候，进行如下操作。
a. 打开 BTU 的安全门。
b. 将 L 型导轨与料站号码相一致固定。料站号码在生产程序上使用指定的号码。
L 型导轨的▲记号位置，象平板料盘基准轨道的料站号码下的 「I」记号互相重叠一
样配置。
图的插入(把L型导轨作为基准轨道安装)
c. 象按照 L 型导轨一样地放置料盘，使料盘位置不要偏离用磁铁固定。
d. 关上 BTU 的安全门。
平台、料站 意义
全部的空料盘 排出生产程序中设定的全部料站的空料
盘。
料站号码 (2-1、2-2 等 ) 排出指定料站的空料盘。
平台、料站 意义
全部的料盘 测定生产程序设定的全部料站的料盘高
度。
料站号码 (2-1、2-2 等 ) 测定指定的料站料盘的高度。
使用料盘 测定生产程序使用的料盘高度。
料盘高度基准 测定料盘高度的基准点。
平台、料站 意义
全部的料盘 测定生产程序设定的全部料站的料盘吸取
点原点。
料站号码 (2-1、2-2 等 ) 测定指定的料站料盘的吸取点原点。
使用料盘 测定生产程序使用的料盘吸取点的原点。
