3. 指令功能说明 SYS-XPF-4.1S 30 XPF 系统手册 影像监视器画面 在影像监视器画面上， 将相机影像全画面显示。可以看到当前相机的影像和影像处理的状 态。 显示这个画面后， 不能显示出其他画面。 要显示其他画面时， 请按下 [ 返回 ] 按键后关 闭此画面。 08SYS-0032S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 29
3. [ 统计信息 ] 标签页
显示吸嘴 / 料站的错误状况。统计信息一般按照吸嘴顺序或者料站顺序显示。但是，在
[ 动作条件设定 ] 画面的 [ 统计信息 ] 页上的 [ 按出错率高的顺序排列一览表 ] 中放入选
项时，按照错误顺序进行显示。
a. 切换吸嘴 / 料站
选择 [Nozzle] 按键或者 [Slot] 按键后，选择的内容显示在一览表上。
b. 切换检查范围
可以切换检查范围 （过去的 N 次），确认吸取状态的变化。
选择项目如下所示。
『0，2，5，10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，
99999』
c. 用手动将统计数据复位
选择复位的吸嘴或者料站。全部的吸嘴或者料站都复位的时候，按下 [ 全部选择 ] 按
键。
按下 [ 删除 ] 按键后，所选择的吸嘴或者料站的统计数据被删除。
Tips)关于警告处理
在自动生产中发生错误的话，机器实行下面的处理。
1.信号塔点亮。
2.把 [ 统计信息 ] 画面中发生了错误的吸嘴或者料站的文字变成红色。
Tips)关于周期停止处理
使机器执行下面的处理。
1.信号灯点亮。
2.把 [ 统计信息 ] 画面中发生了错误的吸嘴或者料站的文字变成红色。
3.在状态栏上显示 「请解除由于统计处理而产生周期停止主要原因」。
4.周期停止。
Tips)关于信号塔处理
发生了统计的警告的时候，机器进行下面的处理。
1.发生了警告的时刻使信号塔点亮。点灯的颜色，请在 [ 信号塔设定 ] 画面的 「统计
的警告」上设定。
2.到警告状态复位为止继续点亮。
3.如果残留其他的 「统计的警告」主要原因，信号塔不被熄灯。
Type： 显示吸嘴种类。
Dia： 显示吸嘴尺寸。
08SYS-0031Sa
3. 指令功能说明 SYS-XPF-4.1S
30 XPF 系统手册
影像监视器画面
在影像监视器画面上，将相机影像全画面显示。可以看到当前相机的影像和影像处理的状
态。显示这个画面后，不能显示出其他画面。要显示其他画面时，请按下 [ 返回 ] 按键后关
闭此画面。
08SYS-0032S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 31

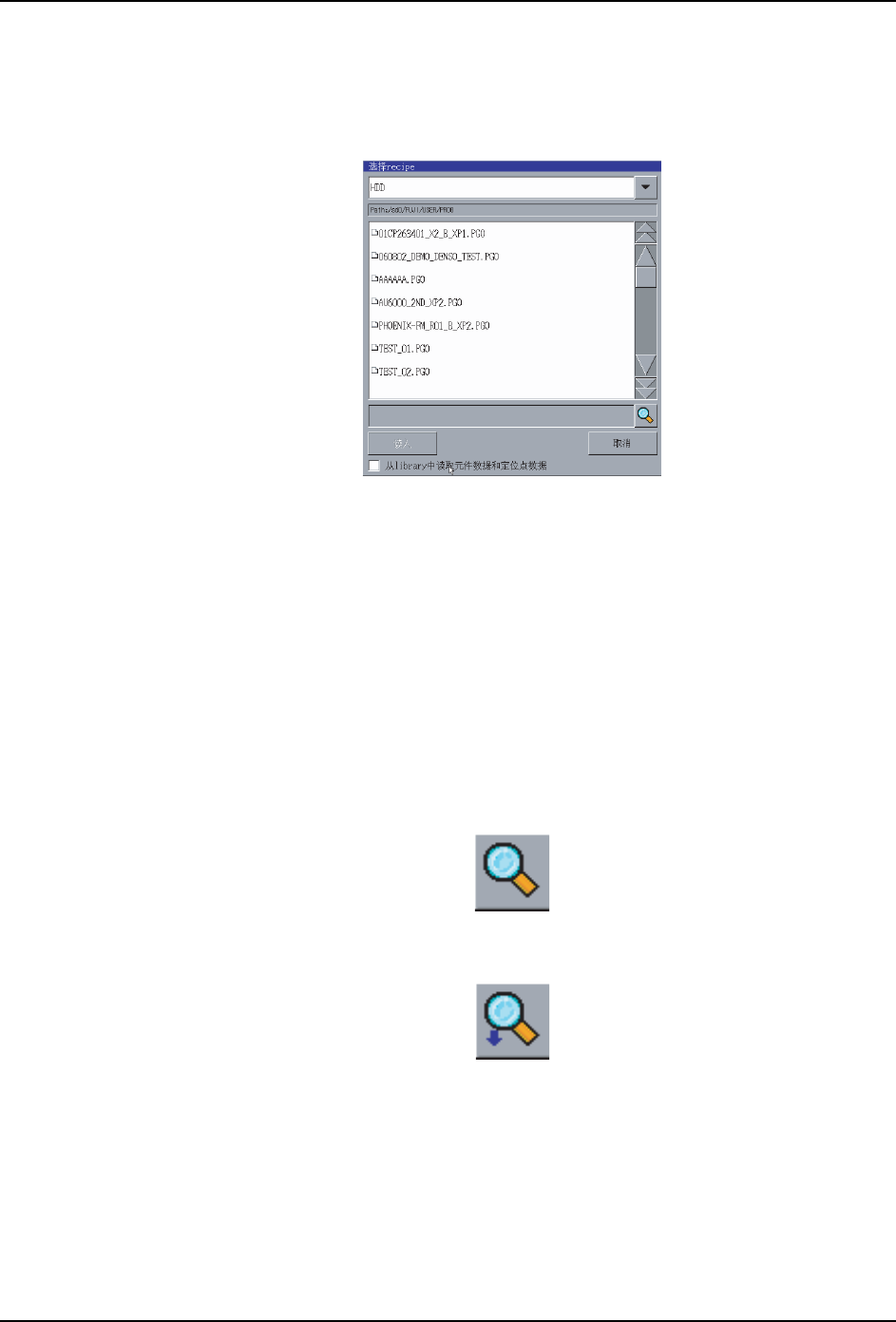

3.1.2 [ 生产 ] - [ 选择生产程序 ]
功能说明
选择生产程序，使机器处于开始生产的状态。
表示步骤
在 [ 主画面 ] 上顺序选择 [ 生产 ]、[ 选择生产程序 ]。
解说
选择生产程序时，进行选择生产程序、读取到内存中、进行生产的准备。
选择 [ 从数据库中读取元件·定位点 ] 读取生产程序后，可以读取在数据库中的元件数据或
者定位点数据。在读入的生产程序中，如果包含在数据库中不存在的元件数据或者定位点数
据时，因为不能置换数据，所以显示出 「读取生产程序错误」的对话框。此时，请从生产
程序中读取数据或者停止读取生产程序。
在知道一部分生产程序名的时候，可以检索生产程序名。检索生产程序名的时候，请按下以
下按键。
请在显示的对话框中输入生产程序名的一部分进行检索。如果有相应的生产程序名的时候，
选择其程序名。要检索下一个相应的生产程序名的时候，请按下以下按键。
此外，在检索时可以使用米字 （「*」）。如果不知道生产程序名的一部分的时候，请将不知
道的字符用米字符号进行置换后检索。
备注 )「*」表示 0 个以上的任意个字符。
08SYS-0033S
