3. 指令功能说明 SYS-XPF-4.1S
72 XPF 系统手册
3.2.1 [ 机器操作 ] - [ 工作头待机 ]
功能说明
吸嘴单元和元件供应单元的更换，在维修保养的时候等时将工作头移动到安全且容易工作
的地方。
表示步骤
从 ［主画面］上顺序选择 [ 机器操作 ]、[ 工作头待机 ]，按下启动按键。
解说
这个指令是将工作头移动到安全且容易工作的地方。工作头安装吸嘴单元的时候，将安装的
吸嘴单元返回到吸嘴单元置放台。
不能使用这个指令，伺服系统没投入动力电源。这个时候按下运转准备按键，请投入伺服系
统的动力电源。
08SYS-0106S
㞾ࡼ᳈ᤶ༈᪡԰
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 73

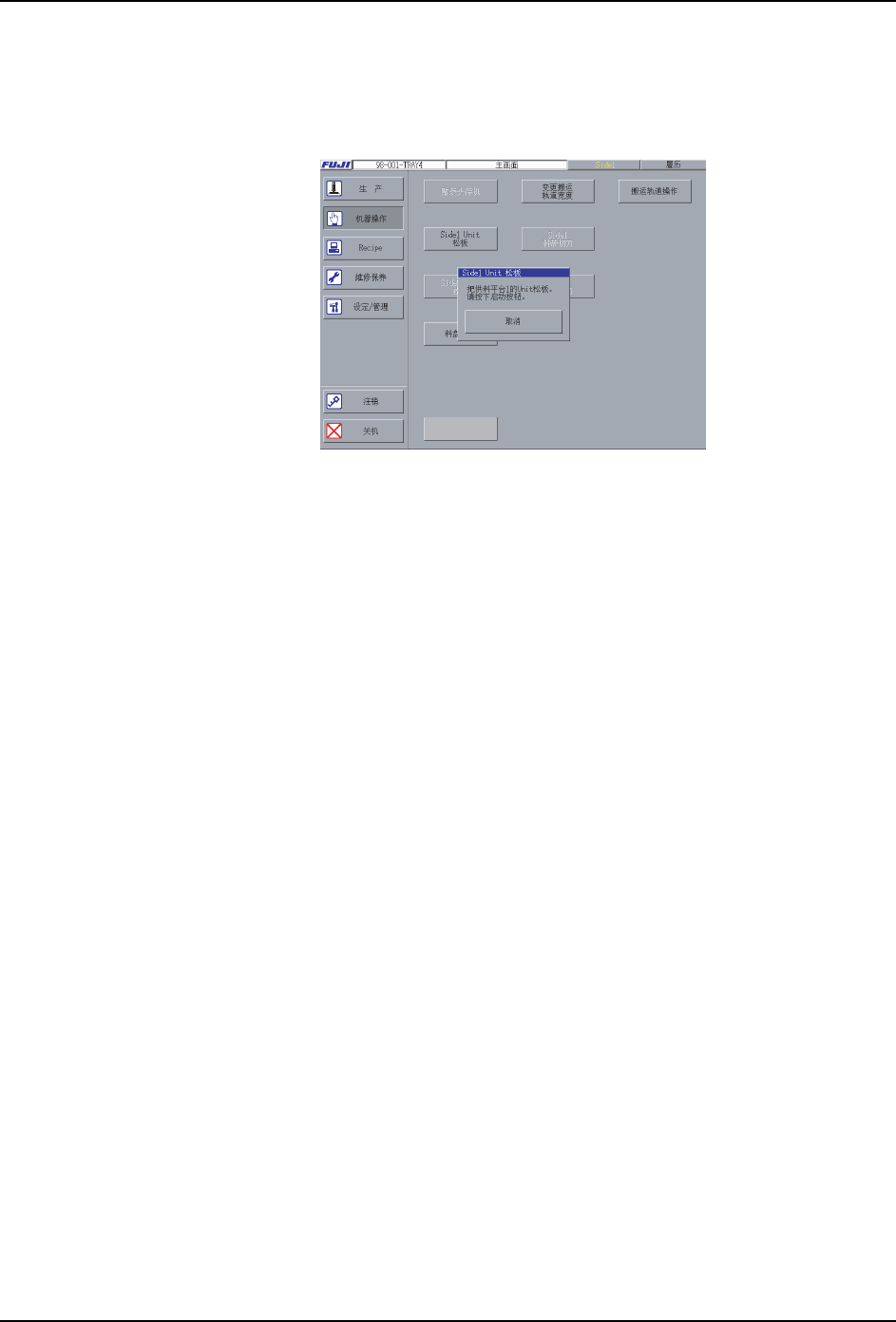

3.2.2 [ 机器操作 ] - [Side1 Unit 夹紧 ( 松开 )]
功能说明
使 Side1 侧的元件供应单元夹紧 / 松开。
备注 ) 在 Side1 上夹紧元件供应单元的时候显示 [ 松开 ]。
表示步骤
从 ［主画面］上顺序选择 [ 机器操作 ]、[Side1 Unit 夹紧 ( 松开 )]，按下启动按键。
解说
在 Side1 侧使元件供应单元夹紧或者松开。这个指令在 Side2 侧不能实行。
如果在 [ 工作条件设定 ] 画面，废料带切刀设定为「使用」，松开时废料带切刀切断供料器
的废料带。
这个时候按下运转准备按键，请对伺服系统投入动力电源。
08SYS-0107S
㞾ࡼ᳈ᤶ༈᪡԰
3. 指令功能说明 SYS-XPF-4.1S
74 XPF 系统手册

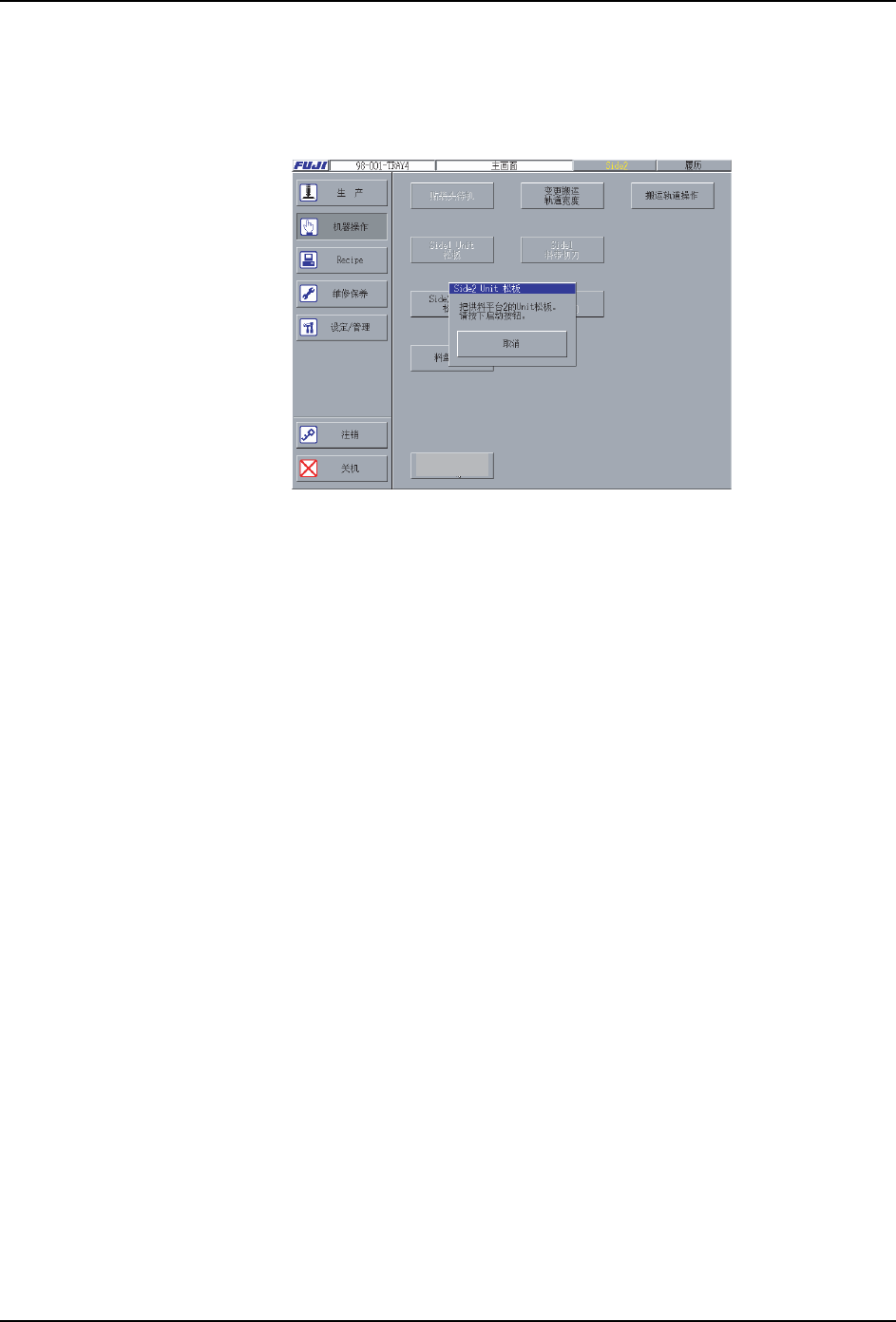

3.2.3 [ 机器操作 ] - [Side2 Unit 夹紧 ( 松开 )]
功能说明
使 Side2 侧的元件供应单元夹紧 / 松开。
备注 )在 Side2 上使元件供应单元夹紧的时候显示出 [ 松开 ]。
表示步骤
从 ［主画面］上顺序选择 [ 机器操作 ]、[Side2 Unit 夹紧 ( 松开 )]，按下启动按键。
解说
在 Side2 侧使元件供应单元夹紧或者松开。这个指令在 Side1 侧不能实行。
在 [ 工作条件设定 ] 画面，废料带切刀设定为「使用」，松开时废料带切刀切断供料器的废
料带。
这个指令在伺服系统没投入动力电源时不能实行。
这个时候按下运转准备按键，请对伺服系统投入动力电源。
08SYS-0108S
㞾ࡼ᳈ᤶ༈᪡԰
