3.4.2 [ 维修保养 ] - [ 相机增益设定 ]
功能说明
测量元件影像处理的光量后进行相机的增益的调整。
表示步骤
从 ［主画面］顺序选择 [ 维修保养 ]、[ 相机增益设定 ]。

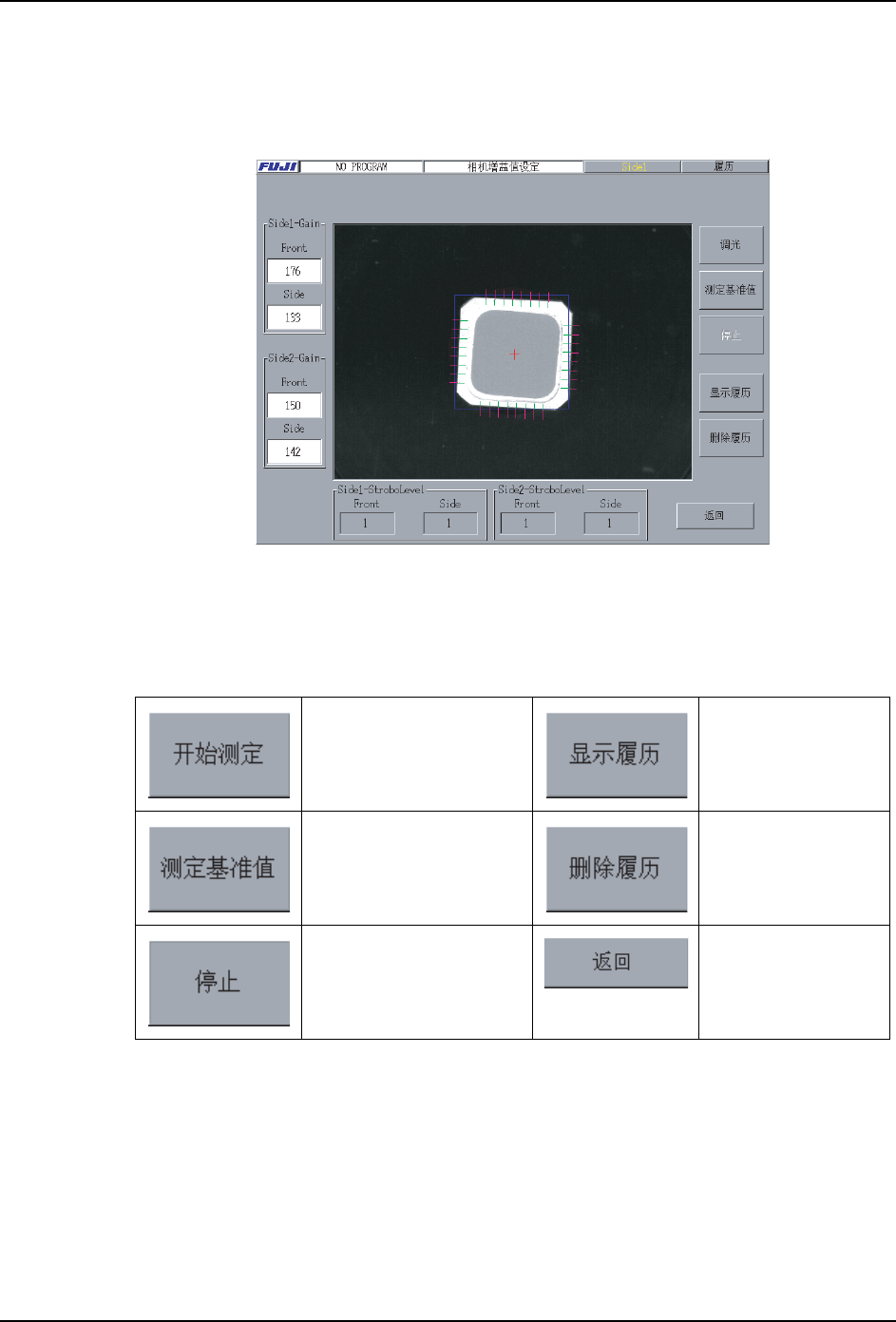

画面说明
所谓 "StroboLevel"，是为了调整氙管的亮度的数值。增益调整的增益值超过 200 的时候，
使闪光灯数值上升 ( 明亮地点亮 )，增益值尽量限制在 200 以内。初始值是 "1"。
08SYS-0163Sa
开始相机增益的测定。 表示相机增益值的
测定值的履历。
删除相机增益值的
测定作为基准的增益值。
为了进行自动调光的必
要测定。机器出厂时测
定第 1 次的基准值。
测定值的履历。
停止测定。 返回 [ 主画面 ]。
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 95
解说
元件影像处理时候的光量，由于长时间的运转使氙管的劣化和因尘埃等污垢而减少光量。为
此，必须定期性地检查调整光量 , 不过，使用元件相机的调光功能可以减少进行检查调整的
工夫。
通常1日1次自动地调整相机增益值，不需要使用 「测定开始」指令调整相机的增益值。
注意 )基准值测定没被进行的时候，请按照下列步骤测量基准值。
1. 相机增益基准值的测定方法
注意 )这个操作，在通常的生产中没有必要。只有在显示出 [ 增益未测定」信息的时候，请
维修保养担当者进行。需要特殊治具 ( 主量规 )。没有治具的时候，请不要进行操作。

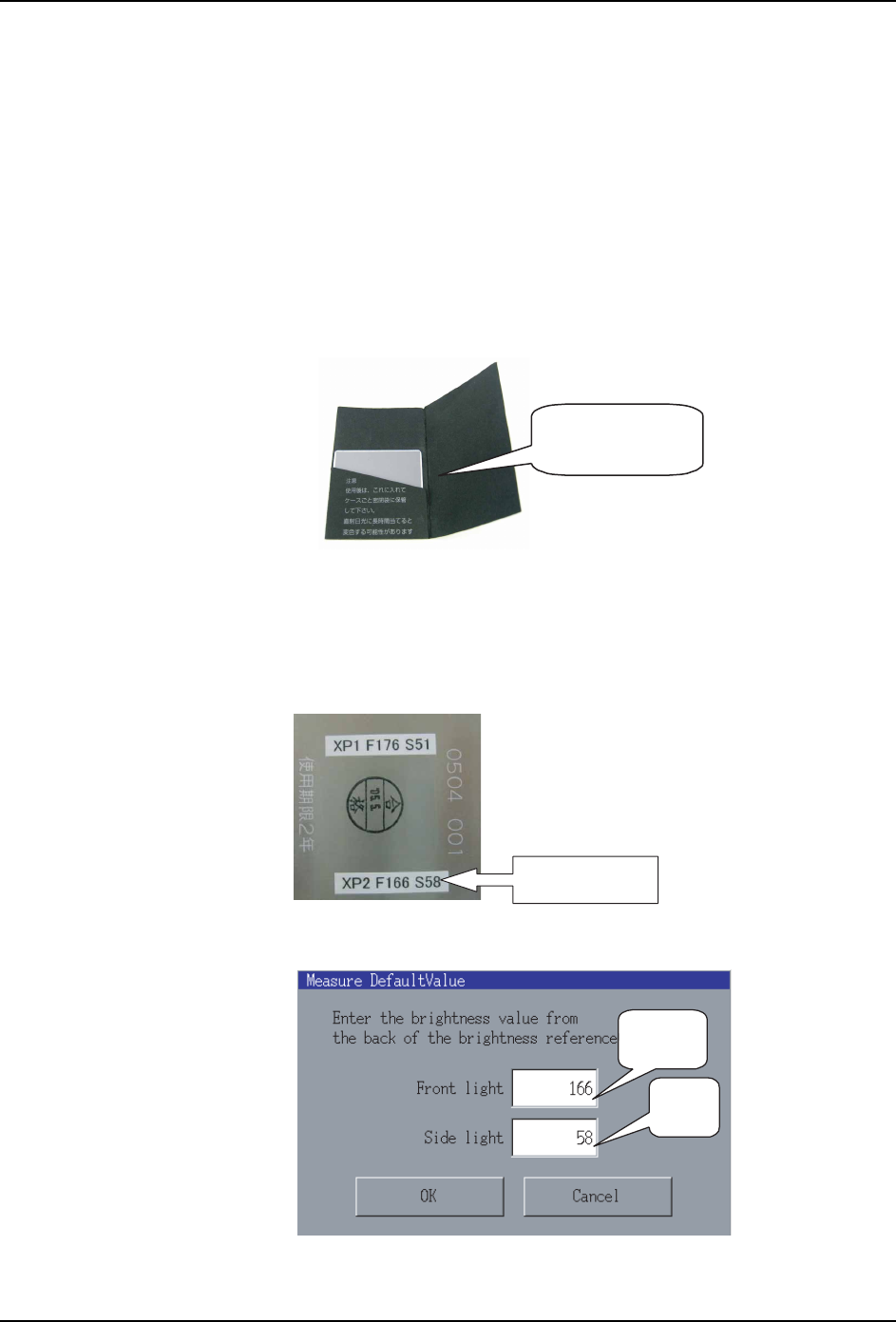

必要的治具 :
测定步骤 :
a. 请在自动吸嘴平台上的 S1-1 安装 10mm 的吸嘴。
b. 选择 [ 生产 ]-[ 吸嘴编辑器 ]，把 S1-1 吸嘴设定变成 10mm。
c. 请检查主量规背面记载了的前灯和侧灯的亮度。
d. 选择 [ 维修保养 ]-[ 相机增益设定 ]-[ 默认值测定 ]，显示出下列的对话框。
Џ䞣㾘˖
#&02,
08SYS-0440S
ࠡܝޓ
ջܝ
08SYS-0441S
ޓ
Enter
166
Enter
58
08SYS-0442
3. 指令功能说明 SYS-XPF-4.1S
96 XPF 系统手册

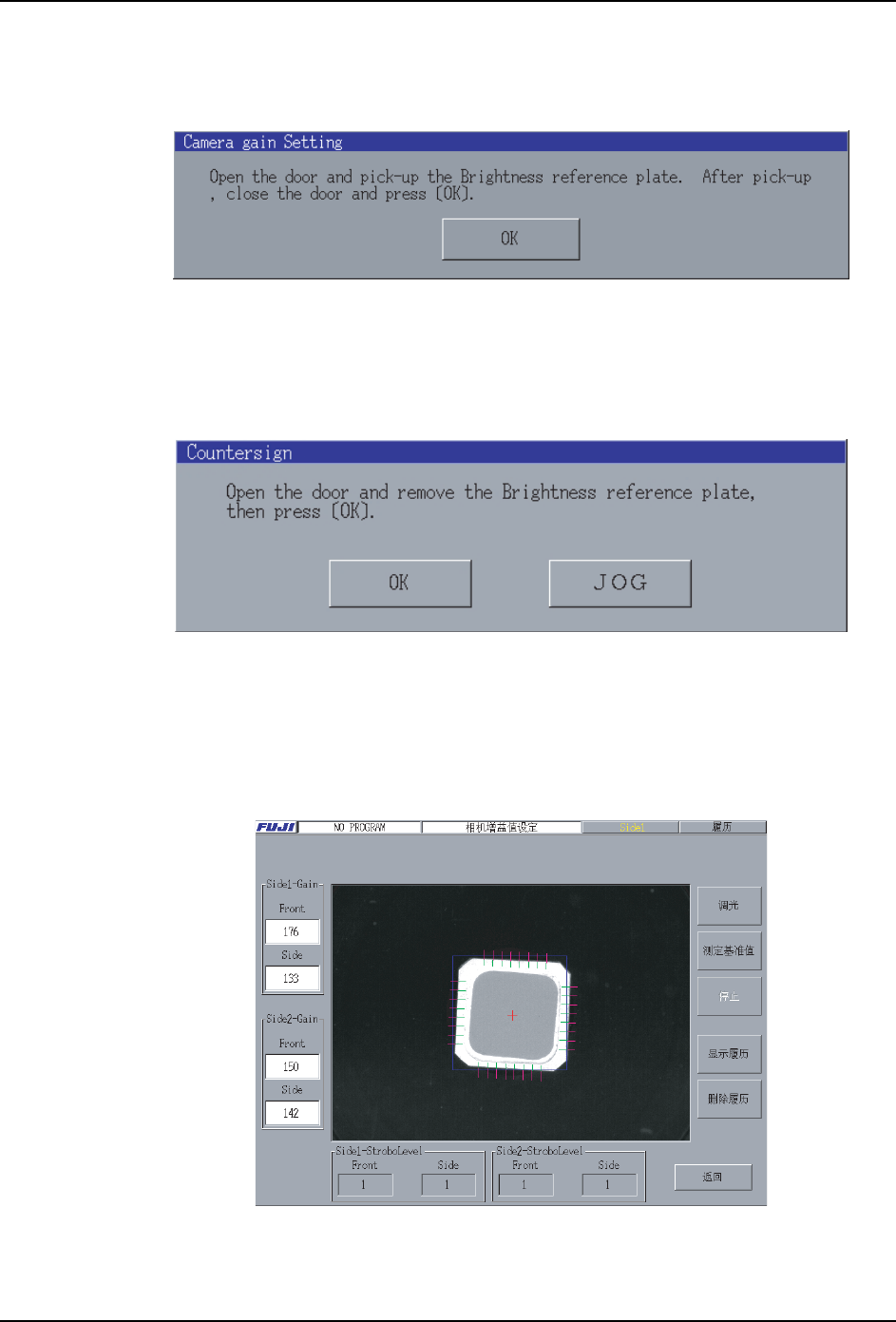

e. 请输入主量规反面的亮度值。
f. 请按下 [OK]-[ 开始 ]。10 mm 的吸嘴被吸取并显示出信息。
g. 将主量规的灰色面向下安装在吸嘴上。
h. 请按下 [OK]-[ 开始 ]。开始测定。
i. 如果显示出下列信息，请拆除主量规。
j. 按下开始按键。吸嘴返还到自动更换头置放台上。
k. 按下 [OK]。
l. 按下开始按键。测量混合平台的治具的默认值亮度。
m. 如果显示出下列信息，请拆除主量规。
n. 请按下 [OK]。完成测定。
08SYS-0443
08SYS-0444
