SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 67
·输入 [ 预定生产块数 ]。
·按下[执行]按键。
2. 个别设定时
a. 选择设定预定生产块数的机器。
b. 按下[预定生产块数]区域的[机器个别]按键。
c. 输入 [ 预定生产块数 ]。
d. 按下[执行]按键。
机器的状态显示在画面的 [ 生产程序 ]、[ 信息 ] 中。发生错误时显示出红色。
3. 指令功能说明 SYS-XPF-4.1S
68 XPF 系统手册
3.1.11 [ 生产 ] - [ 胶着剂平台信息 ]( 选项 ) 情
要表示这个指令请设定下记的固有值。
·_Camera2Type->5
·_GlueDispenseSyetem->1

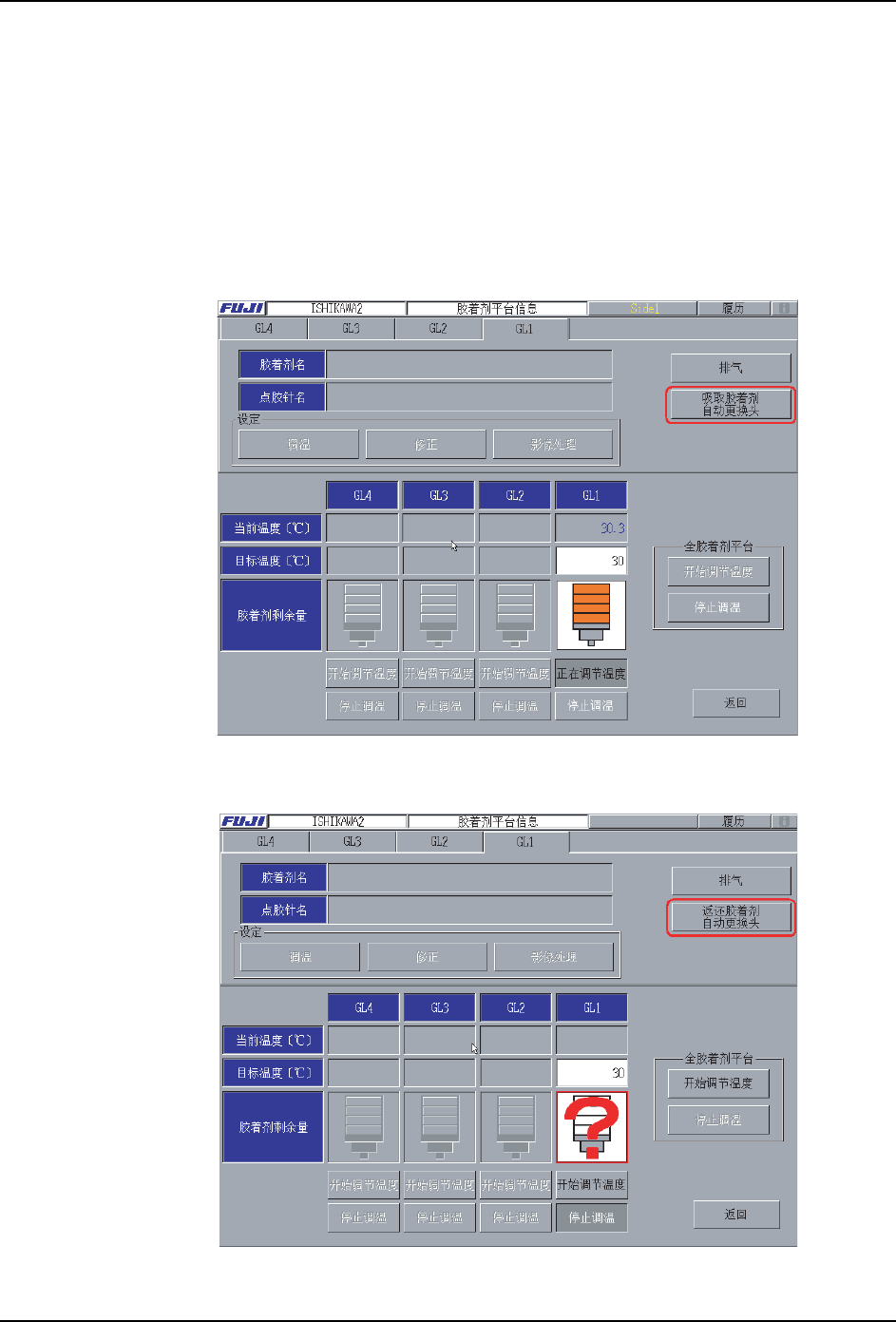

胶着剂自动更换头的吸取·返还
1. 从主画面按顺序选择 [ 生产 ]-[ 胶着剂平台信息 ]，按下 [ 吸取胶着剂自动更换头 ] 按
键。按下启动按键后吸取胶着剂自动更换头。
2. 按下 [ 返还胶着剂自动更换头 ] 按键返还胶着剂自动更换头到胶着剂平台。
08SYS-0395Sa
08SYS-0396Sa
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 69
设定胶着剂暖风参数
能变更胶着剂平台的调温动作。
1. 从主画面按顺序选择 [ 生产 ]-[ 胶着剂平台信息 ]，按下 [ 参数 ] 按键。显示出以下画面。
( 从主画面选择 [ 设定 / 管理 ]-[ 设定胶着剂暖风参数 ] 也能显示出同样的画面。)
参数的说明
初期温度测定时间(秒) 胶着剂自动更换头安装在胶着剂平台上之后，在最初时到
测量为止的温度时间
脉冲周期 ( 秒 ) 测定温度·调节温度周期
防止过剩加热时间(秒) 超越这个时间使电热器持续 ON 的话，因为防止火灾所以
停止胶着剂平台的动作。
防止结露时间 ( 秒 ) 超越这个时间使冷气持续设备 ON 的话 , 为了防止结露而
停止胶着剂平台的动作。
加热 offset( ℃ ) 胶着剂在涂敷可能温度以外的时候，用胶着剂温度 + 加热
offset 的温度加热胶着剂。
冷却 offset( ℃ ) 胶着剂在涂敷可能温度以外的时候，用胶着剂温度 - 冷却
offset 的温度，使胶着剂冷却。
准备模式转换温度(℃) 胶着剂的当前温度和目标温度比这个温度差大的时候，切
换为 ReadyMode 调节温度。
暖风界限温度 ( ℃ ) 如果检测出比这个温度热的暖风就停止机器。
H阈值(℃) 胶着剂的冷却开始温度和目的温度的差
L阈值(℃) 胶着剂的加热开始温度和目的温度的差
可涂敷限度上限 ( ℃ ) 胶着剂涂敷可能的胶着剂温度的上限 ( 与目的温度的差 )
可涂敷限度下限 ( ℃ ) 胶着剂涂敷可能的胶着剂温度的下限 ( 与目的温度的差 )
08SYS-0397S
