SYS-XPF-4.1S 3. 指令功能说明 XPF 系统手册 71 3.2 [ 机器操作 ] 指令 是生产准备和换线使用的指令。 [ 机器操作 ] 指令如下图构成。 08SYS-0105Sa 㞾ࡼᤶ༈᪡
3. 指令功能说明 SYS-XPF-4.1S
70 XPF 系统手册
胶着剂检查参数
如果指定了胶着剂检查顺序时，在胶着剂检查单元上涂敷胶着剂，用影像处理确认胶着剂的
涂敷状态 ( 涂敷面积·抽丝状态 )。在 XPF 上，根据各个胶着剂平台，能设定胶着剂检查的
参数。
有关胶着剂检查影像处理的参数如下所示。
胶着剂检查影像处理参数
1. 错误停止极限 [%]
胶着剂检查涂敷的涂敷面积，当对基准面积比超过了±设定 % 的时候就错误停止。
※基准面积 : 是指以胶着剂数据指定的胶着剂直径做为基础，作为圆换算的面积。
2. 拉丝公差 [%]
从胶着剂检查涂敷的涂敷形状 ( 胶着剂中心到胶着剂轮廓的距离 )，找到了对基准直径比
超过了±设定 % 的地方的时候，错误停止。
※基准直径 : 指在胶着剂数据中指定的胶着剂直径。
3. 照明
设定定位相机的点亮图形。按下盾键按钮的地方点亮。
4. 快门速度 [ μ sec]
设定定位点相机的曝光时间。
请在 [ 胶着剂平台信息 ] 画面 ( 从主画面 [ 生产 ]-[ 胶着剂平台信息 ]) 上按下 [ 参数 ] 按
键设定参数。
08SYS-0398Sa
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 71

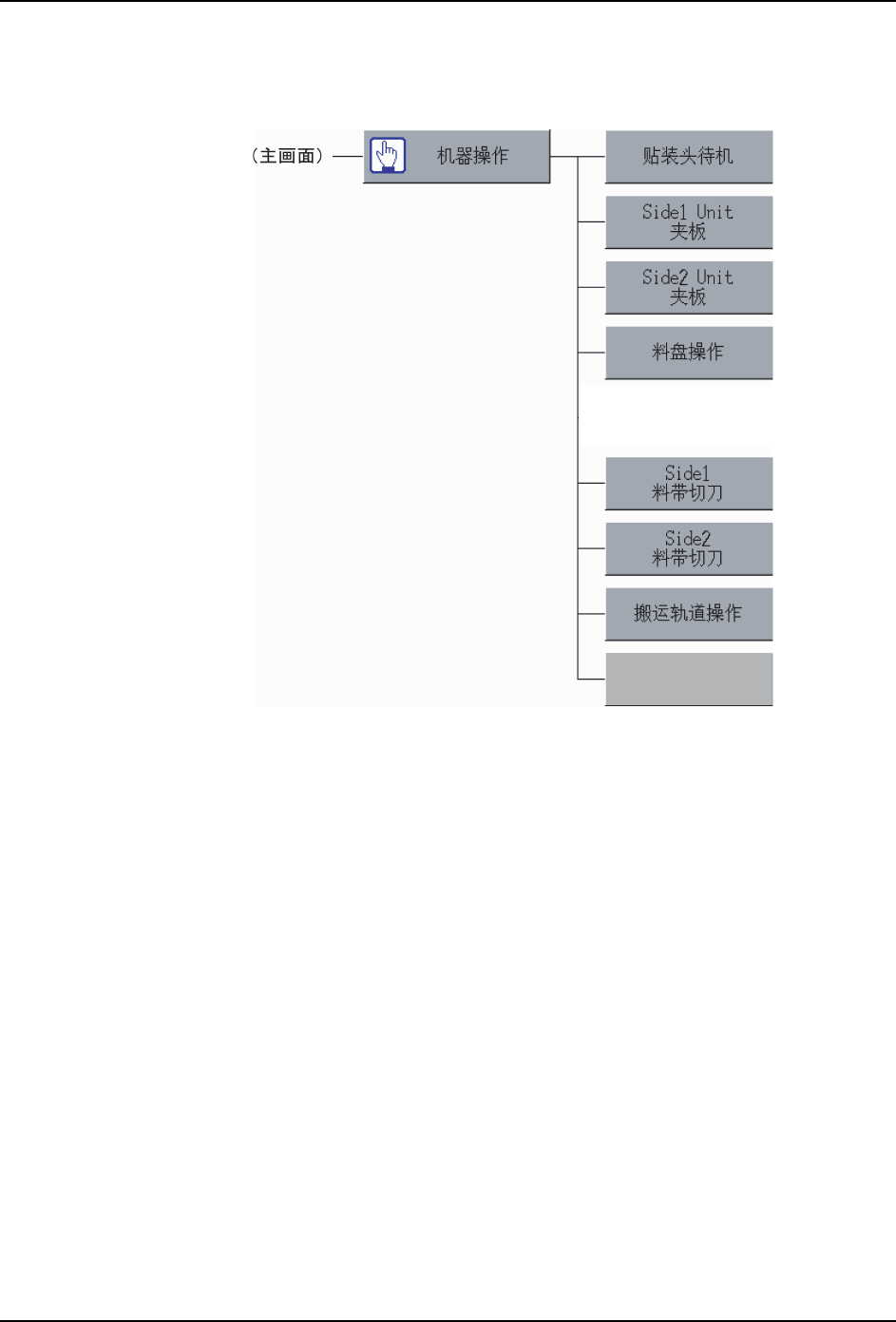

3.2 [ 机器操作 ] 指令
是生产准备和换线使用的指令。[ 机器操作 ] 指令如下图构成。
08SYS-0105Sa
㞾ࡼᤶ༈᪡
3. 指令功能说明 SYS-XPF-4.1S
72 XPF 系统手册

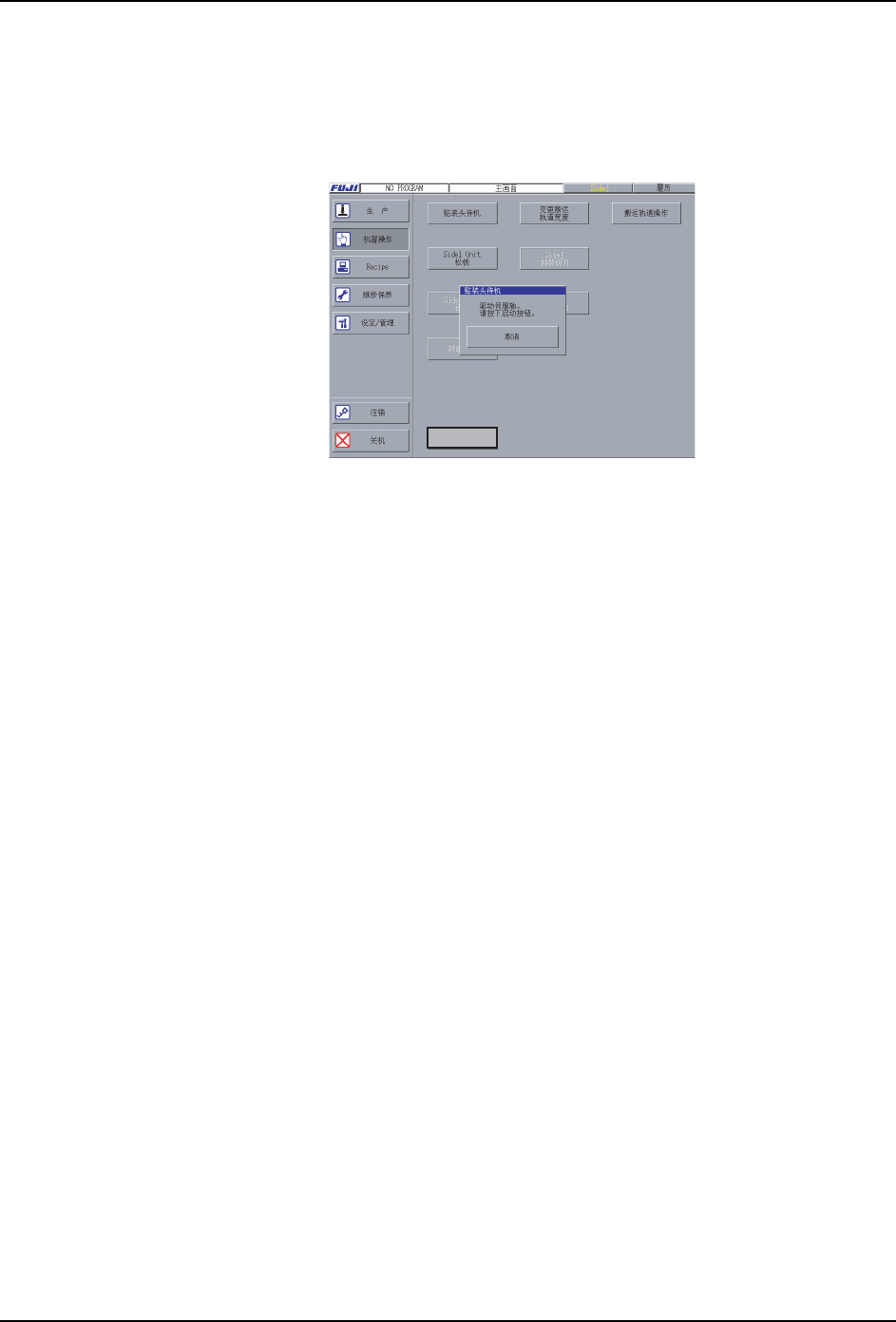

3.2.1 [ 机器操作 ] - [ 工作头待机 ]
功能说明
吸嘴单元和元件供应单元的更换，在维修保养的时候等时将工作头移动到安全且容易工作
的地方。
表示步骤
从 ［主画面］上顺序选择 [ 机器操作 ]、[ 工作头待机 ]，按下启动按键。
解说
这个指令是将工作头移动到安全且容易工作的地方。工作头安装吸嘴单元的时候，将安装的
吸嘴单元返回到吸嘴单元置放台。
不能使用这个指令，伺服系统没投入动力电源。这个时候按下运转准备按键，请投入伺服系
统的动力电源。
08SYS-0106S
