4. 可以确认基准相机的的照明·快门速度的调整。
注意 )调整相机中，不能操作 Jog。操作时请按下调整基准定位点相机对话框下部的 [ 返回 ]
按键结束调整。同时，变更相机的选择的话，相机的设定返回到默认值。
指令 说明

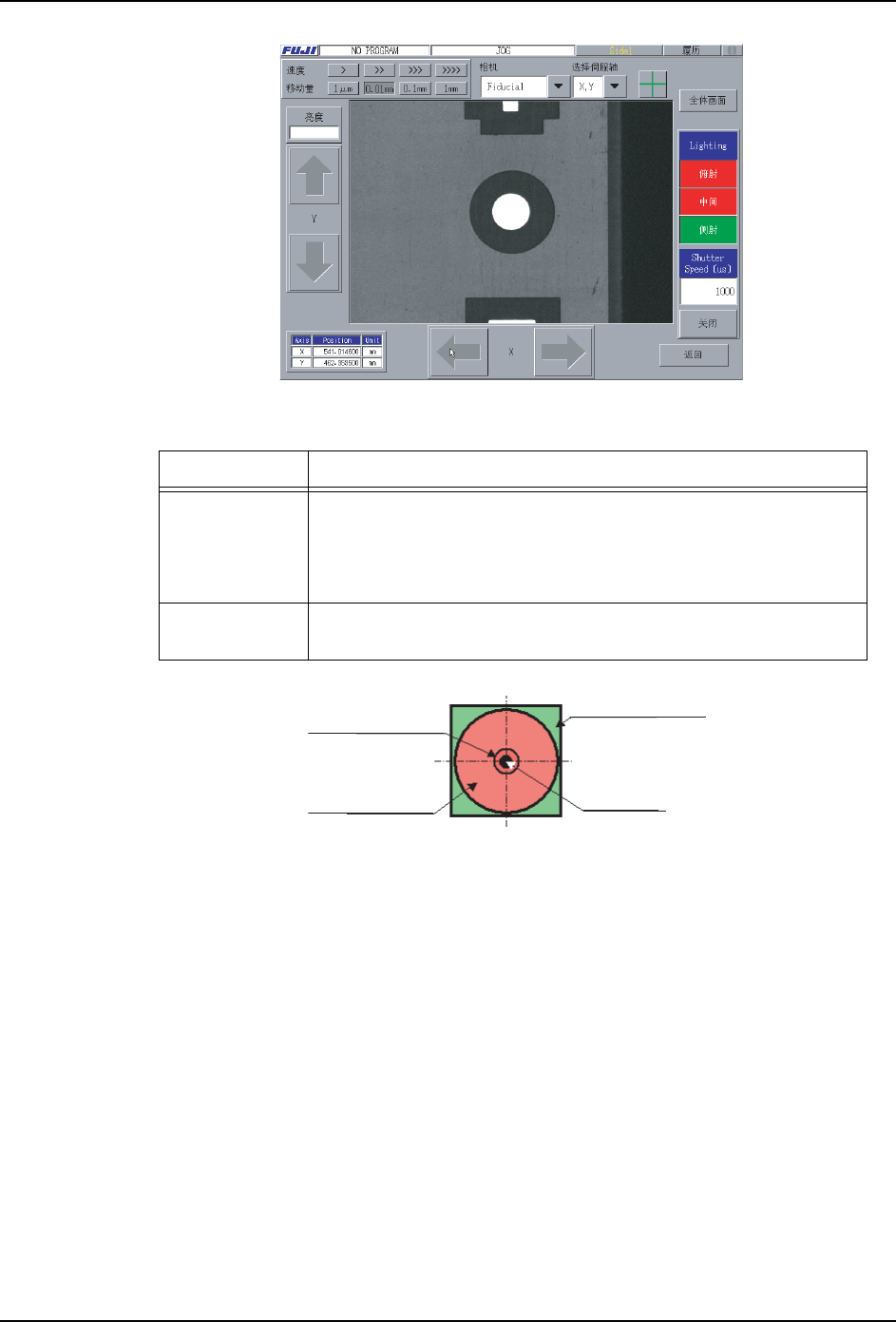

Lighting 变更基准定位点的光源。
各个按键 ON 的时候，其相应的光源有效。
RedInner( 俯射 ): 使灯光的中央的光源点亮。( 下图 (a))
RedOuter( 中间 ): 使俯射何侧射的中间光源点亮。( 下图 (b))
Green( 侧射 ) : 使灯光的最外侧的光源点亮。 ( 下图 (c))
Shutter Speed
[μsec]
变更相机的快门速度 ( 曝光时间 )。
08SYS-0462Sa
6<66
Fջᇘ㧔㓓㡆㧕
D׃ᇘ㧔㑶㡆㧕
EЁ䯈㧔㑶㡆㧕
ᅮԡⳌᴎ
3. 指令功能说明 SYS-XPF-4.1S
104 XPF 系统手册
3.4.8 [ 维修保养 ] - [I/O 检查 ]
功能说明
进行机器的输入·输出信号的状况监测或者各种控制。
表示步骤
从 ［主画面］顺序选择 [ 维修保养 ]、[I/O 检查 ]。
画面说明
解说
I/O 检查中能监测机器的输入信号和输出信号。或者能切换输出信号的 ON/OFF，控制输出信
号。控制输出信号后，能用手动操作灯和空气气缸等。

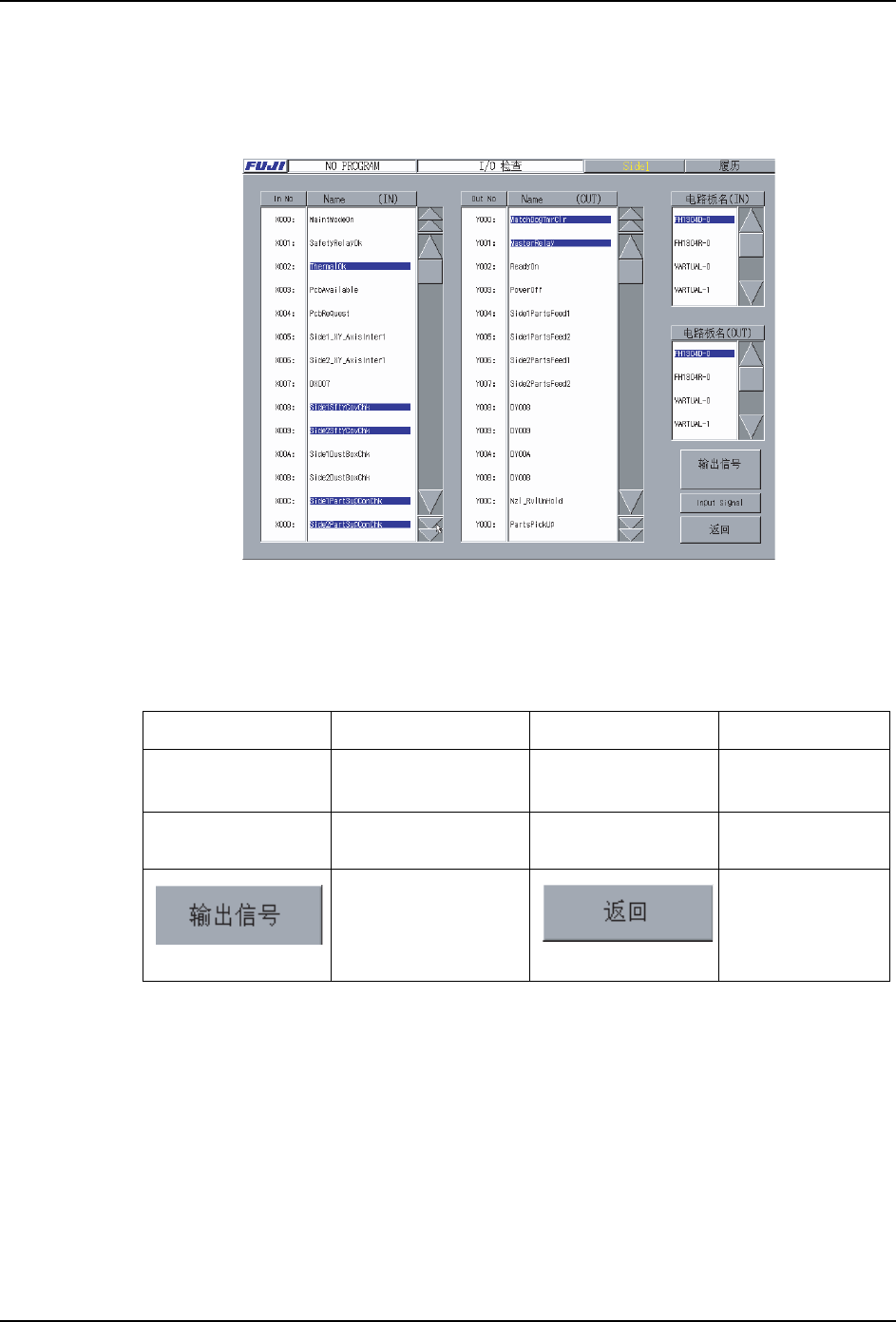

输入信号名及输出信号名如果用浅蓝色显示时，表示信号输入 / 输出 ( 变成 ON)。反过来，
没用浅蓝色显示时，表示信号没被输入 / 输出 ( 变成 OFF)。
要使输出信号 ON 时，选择一览表的 [Out No] 项目上显示的端口号码，按下 [ 输出信号 ON]
按键。
反过来，把输出信号做为 OFF 的时候，同样选择端口号码，按下 [ 输出信号 OFF] 按键。
08SYS-0210S
[In No] 输入信号的端口号码 [Name (OUT)] 输出信号名
[Name (IN)] 输入信号名 端口名 (IN) 输入信号的端口
名
[Out No] 输出信号的端口号码 端口名 (OUT) 输出信号的端口
名
切换输出信号的 ON
或者 OFF。选择输出
信号的端口号码，显
示出 ON 或者 OFF。
返回 [ 主画面 ]。
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 105
3.4.9 [ 维修保养 ] - [ 旋转自动更换头时效 ]
功能说明
进行旋转自动更换头的时效。
解说
这个指令，是让旋转自动更换头的润滑油适应，把维修保养作为目的。
显示步骤
从 「主画面」按顺序选择 「维修保养」、「旋转自动更换头时效」。
画面说明
结束设定画面
08SYS-0477S

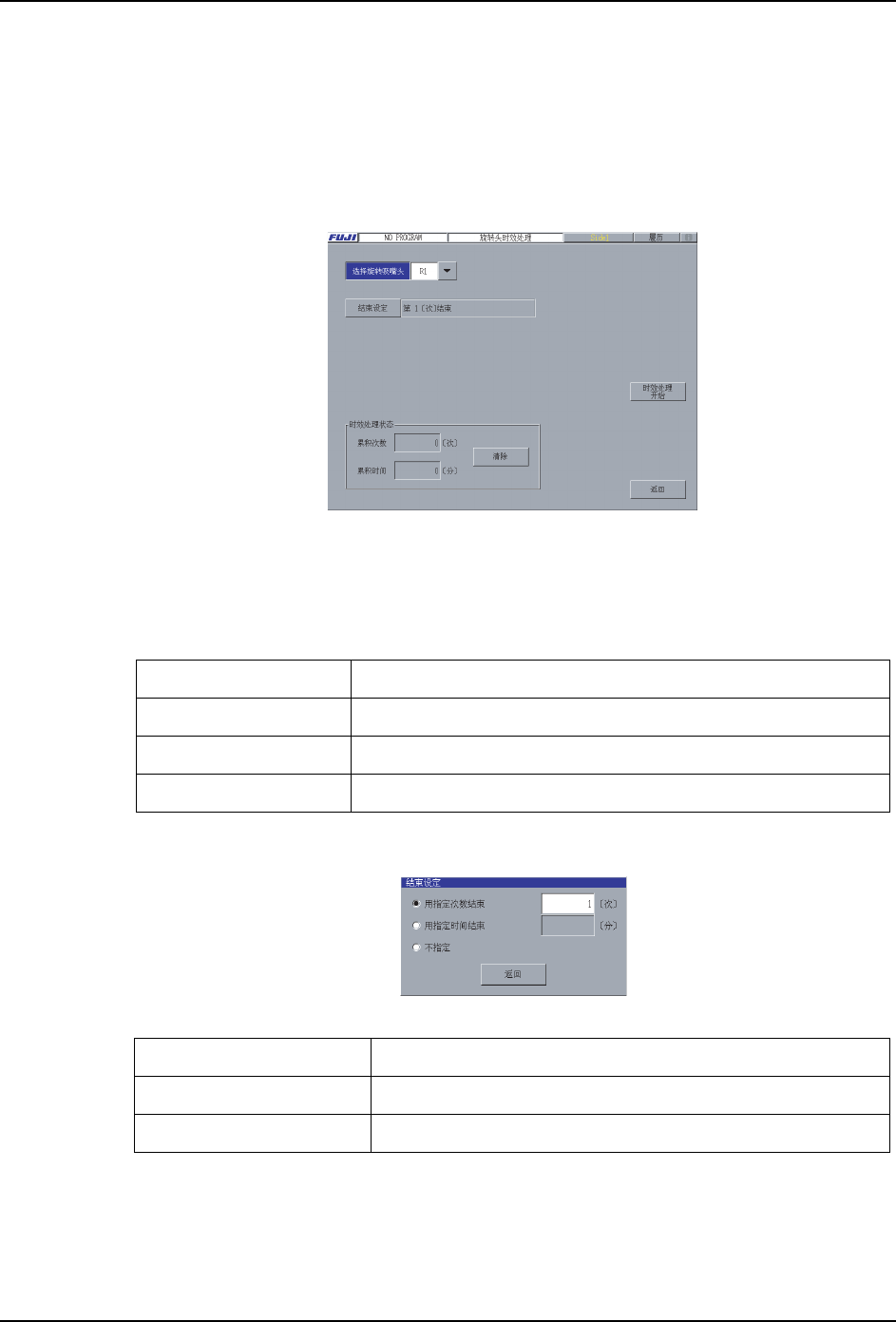

选择旋转吸嘴头 选择实行时效的旋转自动更换头。
结束设定 设定时效的结束基准。
时效处理开始 开始时效。
清除 初期化为时效状态的数值。
用指定次数结束 用指定的次数进行旋转自动更换头时效动作。
用指定时间结束 用指定的时间进行旋转自动更换头时效动作。
不指定 到按下 「取消」按键为止实行旋转自动更换头时效。
