SYS-XPF-4.1S 3. 指令功能说明 XPF 系统手册 25 [ 主电脑 (KIT Manager) 上的显示 ] Miss Feeder No ID 没有 ID 信息 [ 原因 ] 安装的供料器的 ID 信息 ( 供料器和元件相关的信息 ) 没有登 录在主电脑上。 [ 对策 ] 请登录供料器和元件相关联的 ID 信息。 [ 主电脑 (KIT Manager) 上的显示 ] No ID Miss D 料站指令不一致 [ 原因 ]…
3. 指令功能说明 SYS-XPF-4.1S
24 XPF 系统手册
[ 主电脑 (KIT Manager)
上的显示 ]
Set OK
Tape E( 背景色：红色 ) 料尽极限
[ 原因 ] 达到了料带拼接极限、该元件的继续使用被禁止。
[ 对策 ] 请补充元件或者更换元件。
[ 主电脑 (KIT Manager)
上的显示 ]
Tape E( 背景色：红色 )
Tape E(背景色：黄色) 料尽极限
[ 原因 ] 达到了料带拼接极限。
[ 对策 ] 请补充元件或者更换元件。
[ 主电脑 (KIT Manager)
上的显示 ]
Tape E( 背景色：黄色 )
Parts E 料尽
[ 原因 ] 处于料尽状态。
[ 对策 ] 请更换元件。
[ 主电脑 (KIT Manager)
上的显示 ]
Parts E
Vision 影像处理错误
[ 原因 ] 因影像处理错误而补件。
[ 对策 ] 请确认元件或者供料器。
[ 主电脑 (KIT Manager)
上的显示 ]
Vision
Pickup 吸取错误
[ 原因 ] 因吸取错误而补件。
[ 对策 ] 请确认元件或者供料器。
[ 主电脑 (KIT Manager)
上的显示 ]
Pickup
No Fdr 无供料器
[ 原因 ] 没有在生产中需要的供料器。
[ 对策 ] 请安装正确的供料器。
[ 主电脑 (KIT Manager)
上的显示 ]
No Feeder
Miss Fdr 供料器中种类不一致
[ 原因 ] 安装了种类、间距不同的供料器。
[ 对策 ] 请安装正确的供料器。
Status 显示 料站状态
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 25
[ 主电脑 (KIT Manager)
上的显示 ]
Miss Feeder
No ID 没有 ID 信息
[ 原因 ] 安装的供料器的 ID 信息 ( 供料器和元件相关的信息 ) 没有登
录在主电脑上。
[ 对策 ] 请登录供料器和元件相关联的 ID 信息。
[ 主电脑 (KIT Manager)
上的显示 ]
No ID
Miss D 料站指令不一致
[ 原因 ] 贴装了与在生产程序中指定的元件相不同的相关的元件的供
料器。
[ 对策 ] 请安装正确的供料器。
[ 主电脑 (KIT Manager)
上的显示 ]
Miss D
Manual 手动模式 OK
[ 原因 ] 是使 Verifier 无效，不进行余数检查·元件对照等一切内容
的模式。
( 仅仅限于 QP3、在 XPF 上不会发生。)
[ 主电脑 (KIT Manager)
上的显示 ]
Manual
(空白) 未使用
[ 原因 ] 在生产中没有使用的料站。
[ 主电脑 (KIT Manager)
上的显示 ]
Not Used
NG Fdr 维修保养对象供料器的警告
[原因] (在XPF上没有发生)
[ 主电脑 (KIT Manager)
上的显示 ]
NG Feeder
Splicing 料带拼接预告
[ 原因 ] 元件余数比料带拼接预告的常数少。
( 仅仅限于 QP3、在 XPF 上不会发生。)
[ 主电脑 (KIT Manager)
上的显示 ]
Splicing Warning
Parts W 料尽预告
[ 原因 ] 接近料尽预告时间。
超过了料尽极限而在继续使用。
[ 对策 ] 请补充元件或者更换元件。
Status 显示 料站状态
3. 指令功能说明 SYS-XPF-4.1S
26 XPF 系统手册
·Part Number：表示登录在生产程序中的元件号。在生产中不使用的元件也显示。
·Remain：表示元件的余数（仅仅在使用 Fujitrax 时）在 Fujitrax 上显示为 QTY。

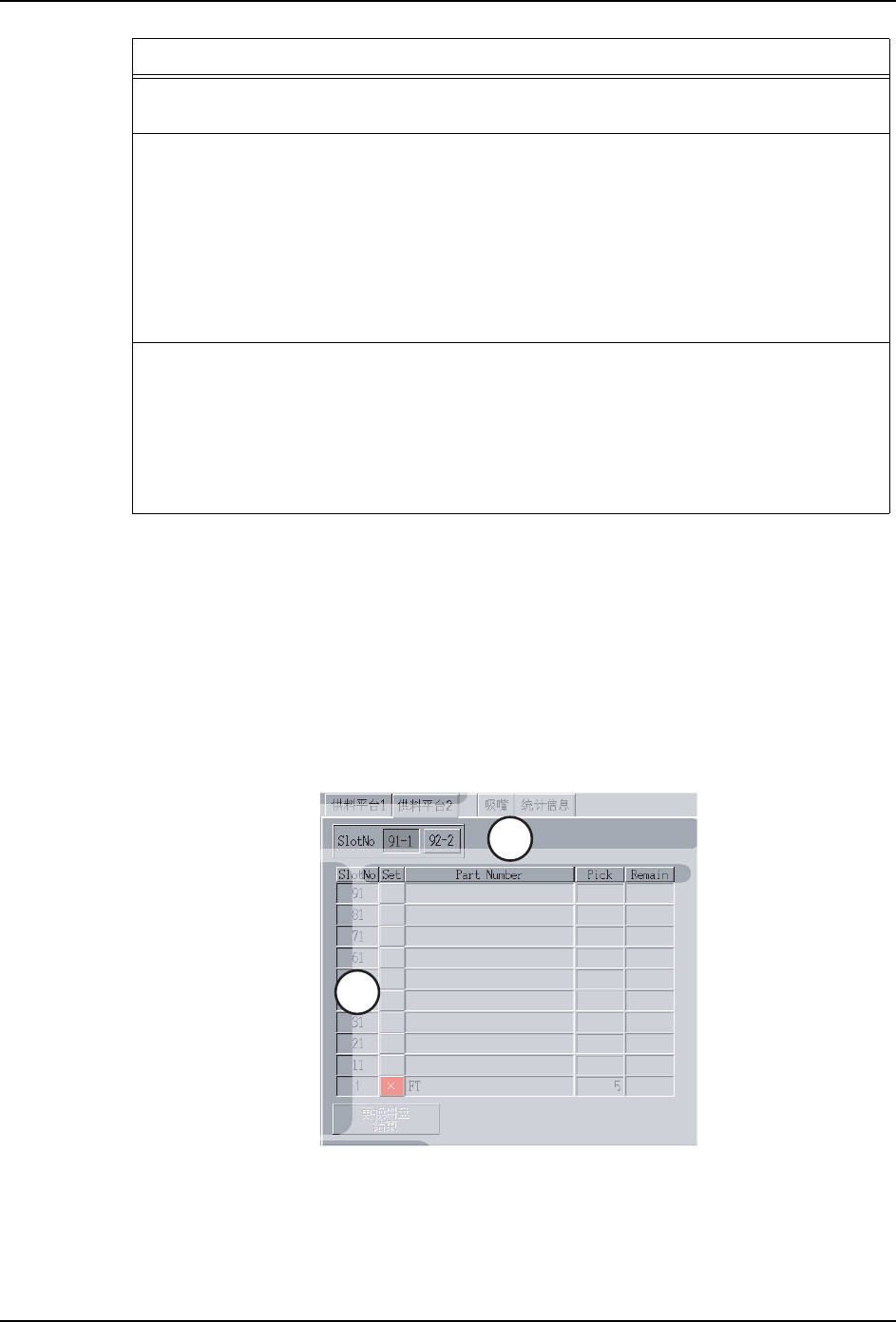

b. 夹紧 MTU/BTU 的时候
MTU/BTU 的时候如下表示。另外，可以从这个画面上进行料盘的更换。
从图中 A 的 [SlotNo] 选择显示的料站号码。选择的料站号码的信息显示在画面上。
在图中 B 的 [SlotNo] 上选择的料站号码的各个按键根据料盘的状态或者是否选择，
颜色会变化。颜色的意义同与 MFU 相同。请参考 「a. 将 MFU 夹紧的时候」。
备注 )在 Verifier 功能有效时，[Set] 变为 [Status]。
[ 主电脑 (KIT Manager)
·SlotNo：表示料站号码。
·Set：表示当前的料站的状态。料站的状态也与 MFU 相同。请参考「MFU 的时候」。
·Status：在 Verifier 功能无效时，显示当前的料站的状态 ( 仅仅是供料器 )。请
上的显示 ]
Parts Out Warning
NG Fdr 维修保养对象供料器的异常
[ 原因 ] 相应的供料器的错误率、错误数、经过日期、送料次数、保
养次数等的数值超过了指定值。
[ 对策 ] 请对供料器进行维修保养。
关于维修保养的内容，请参考各种供料器的维修保养手册。
[ 主电脑 (KIT Manager)
上的显示 ]
NG Feeder
Parts B 元件块
[ 原因 ] 使用了在主电脑 (Fujitrax) 中禁止使用的元件。
[ 对策 ] 请变更为可以使用的元件。
[ 主电脑 (KIT Manager)
上的显示 ]
Parts Block
Status 显示 料站状态
08SYS-0029S
A
B
