SYS-XPF-4.1S 3. 指令功能说明 XPF 系统手册 113 3.5.1 [ 设定 / 管理 ] - [ 工作条件设定 ] 功能说明 设定对生产必要的机器工作条件 。 表示步骤 从 ［主画面］顺序选择 [ 设定 / 管理 ]、[ 工作条件设定 ]。 画面说明 解说 生产条件有下面的项目。 ·选择模式 · 废料带切刀 08SYS-0243S 表示现在被打开的页名。 表示 「当前的页号码 / 全页数」 。 移到前页。 现在被打开的…
3. 指令功能说明 SYS-XPF-4.1S
112 XPF 系统手册
3.5 [设定/管理]指令
是为了机器的初期进行设定管理机器内的数据和应用软件的指令。[ 设定 / 管理 ] 指令如下
图构成。
08SYS-0236S
㞾ࡼᤶ༈
⌟ᅮऩఈ
䌈㺙㸹ℷؐ
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 113
3.5.1 [ 设定 / 管理 ] - [ 工作条件设定 ]
功能说明
设定对生产必要的机器工作条件。
表示步骤
从 ［主画面］顺序选择 [ 设定 / 管理 ]、[ 工作条件设定 ]。

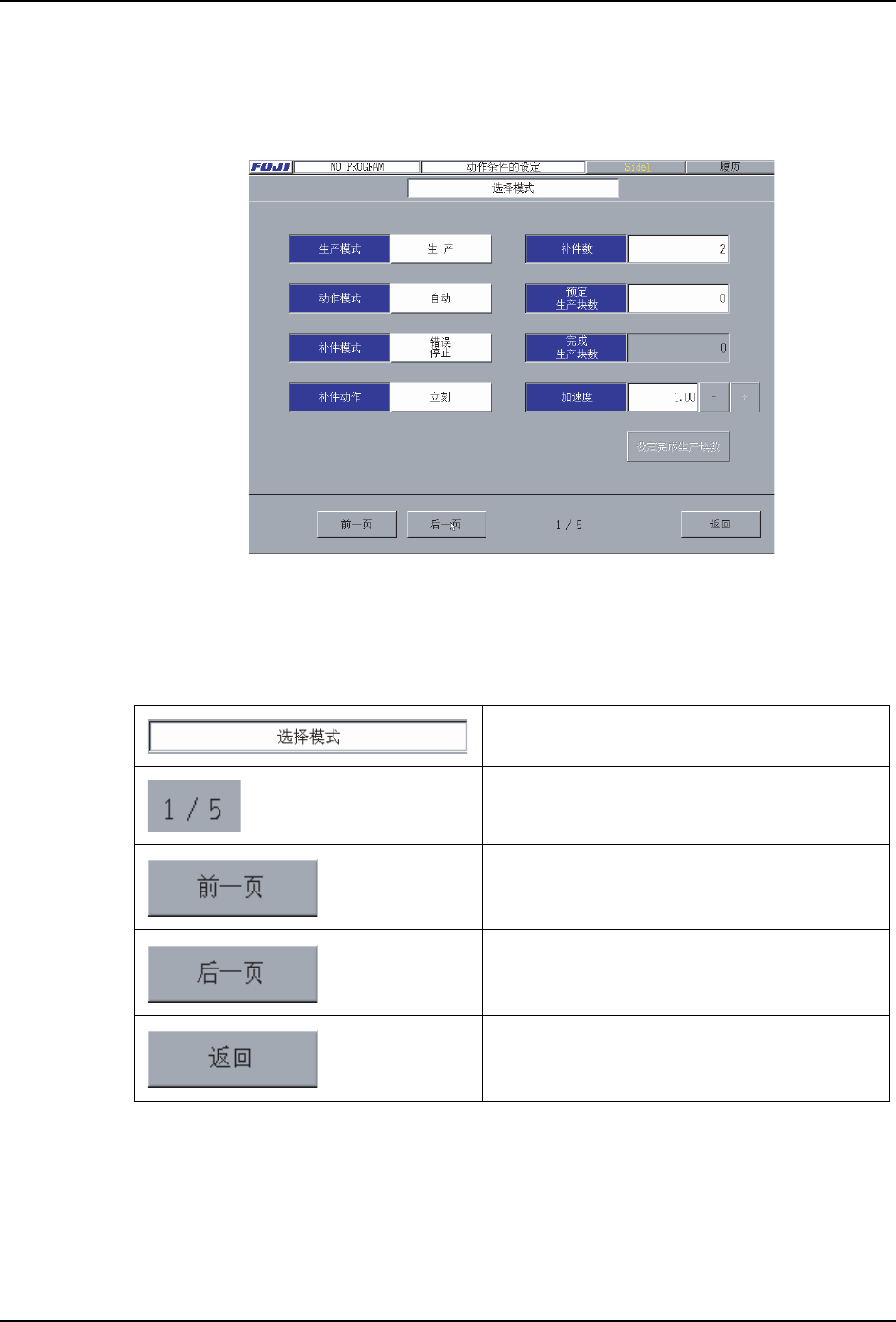

画面说明
解说
生产条件有下面的项目。
·选择模式
·废料带切刀
08SYS-0243S
表示现在被打开的页名。
表示 「当前的页号码 / 全页数」。
移到前页。
现在被打开的页最后页的时候，移到第 1 页。
移到下页。
现在被打开的页最后页的时候，移到第 1 页。
结束工作条件的设定，返回 [ 主画面 ]。
3. 指令功能说明 SYS-XPF-4.1S
114 XPF 系统手册
·统计信息
·其他

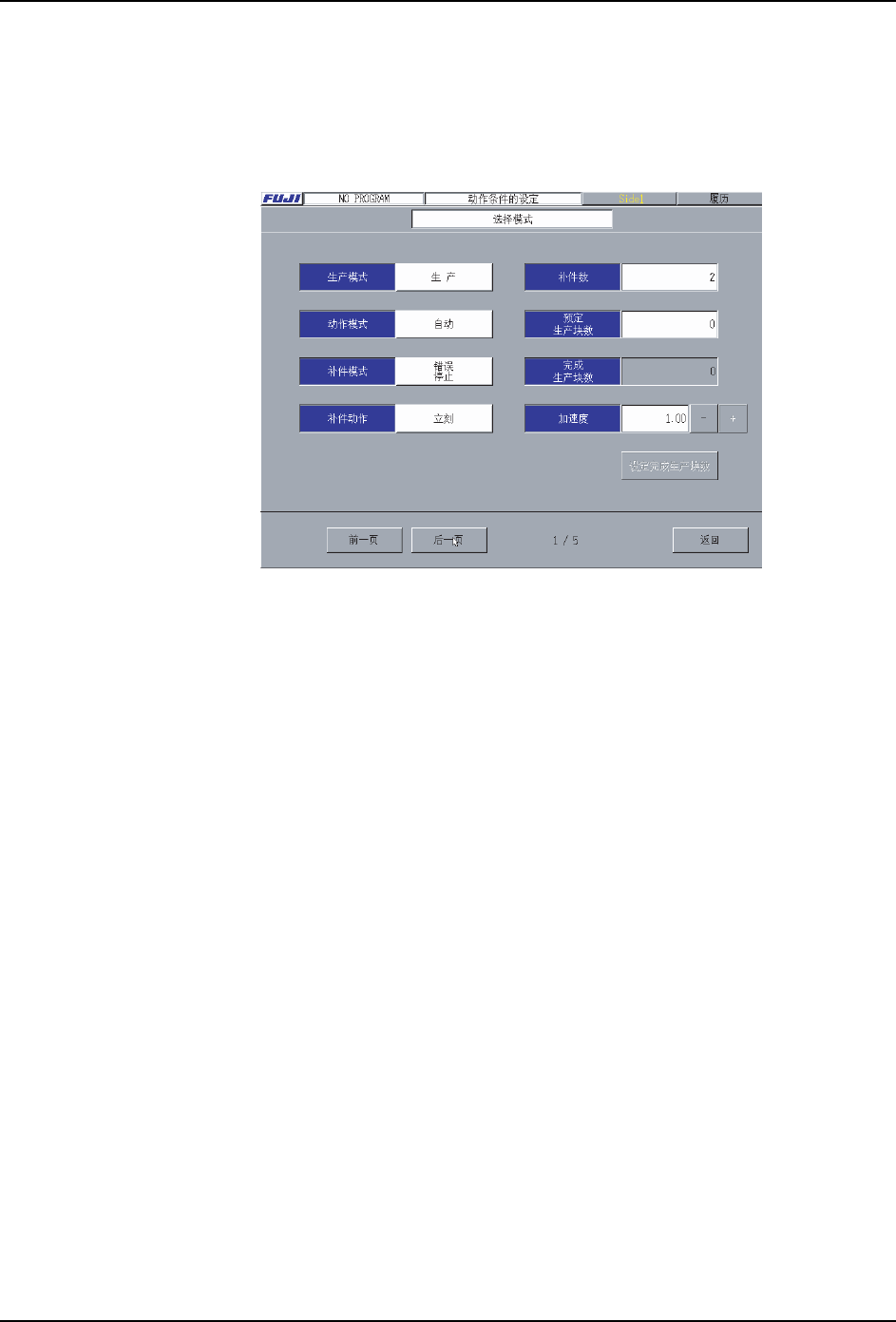

关于选择模式
关于生产模式、运转模式等机器的动作设定。[ 选择模式 ] 画面如下构成。
1. 选择[生产模式]
生产模式有 「生产」、「空转」、「通过」的 3 个模式。
2. 选择[动作模式]
生产 : 在进行实际生产时选择。进行元件的吸取、影像处理、贴装。
动作模式有 「连续」、「步进 Cycle」、「步进 Sequence」、「暂停」的 4 个模式。
空转 : 主要在进行机器的调整和试运转时选择。这个模式时，吸嘴移动
到元件吸取位置 , 不过，不进行元件的吸取。不需要从 MFU 取下
供料器。
通过 : 在生产中不使用机器时选择。作为机器不进行生产，发送电路板
到下一个工序的机器上作为搬运轨道起作用。
连续 : 在进行生产时选择。选择这个模式的话，机器连续执行
在生产程序中指定的各个顺序。
步进 Cycle: 在进行机器的试运转时选择。选择这个模式的话，每 1
个周期执行生产，按下启动按键后进入到下一个周期。(
周期在正常操作时是指 1 PP 周期 )
步进 Sequence: 在进行机器的试运转时选择。选择这个模式的话，每 1
顺序执行生产，按下启动按键的话前进到下一个顺序。(
在步进中也能使用下述的暂停功能。)
暂停 : 在进行机器的试运转时选择。暂停模式是将几个周期分
开进行机器的动作。按下周期停止按键、按下启动按键
的话进入到下一个周期。
08SYS-0243S
