SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 77
注意 )平板料盘装载料盘的时候，请使用 L 型导轨及磁铁固定料盘。没被固定时，在取入平
板料盘的时候或者排出料盘的时候等，有偏离料盘位置的可能性。
3. 将平板料盘取入到机器内
a. 按下 [ 前进 ] 按键后按下启动按键。
b. 将平板料盘取入机器内。
4. 从机器内取出平板料盘
a. [ 按下 [ 后退 ] 按键后按下启动按键。
b. 从机器内取出平板料盘。
5. 在 MTU 上将料盘头取入到机器的时候，进行如下操作。
a. 从[料站]选择操作的料站(料盘位置)。
b. 按下 [ 往复臂前进 ] 按键后，取入被选择的料站的料盘头。
6. 在 MTU 上将料盘头从机器内取出时，进行如下的操作。
a. 按下 [ 往复臂后退 ] 按键的话，可以从机器内取出料盘头。
Tips)关于料盘
可以累放同样的尺寸、同样厚的料盘。但是需要满足以下条件。
·累放时的最大高度在 32 mm 以下
·每一块料盘的厚度在 16 mm 以下 （如果不累放时在 25.4 mm 以下）
·元件的高度在 16 mm 以下 （如果不累放时在 25.4 mm 以下）
Tips)进行累放的自动排出时，有必要做以下的事情。
·请将料盘吸取器安装到自动更换头平台的 「S1 的最终单吸嘴」上。
·请将料盘高度自动更换头安装到自动更换头平台上。
Tips)吸取着料盘元件的时候，有如下的限制。
·Y 方向超过 325.6 mm 的位置的元件不能吸取。
3. 指令功能说明 SYS-XPF-4.1S
78 XPF 系统手册
3.2.5 [ 机器操作 ] - [Side1 废料带切刀 ]
功能说明
使 Side1 侧的废料带切刀动作，切断供料器的料带。
表示步骤

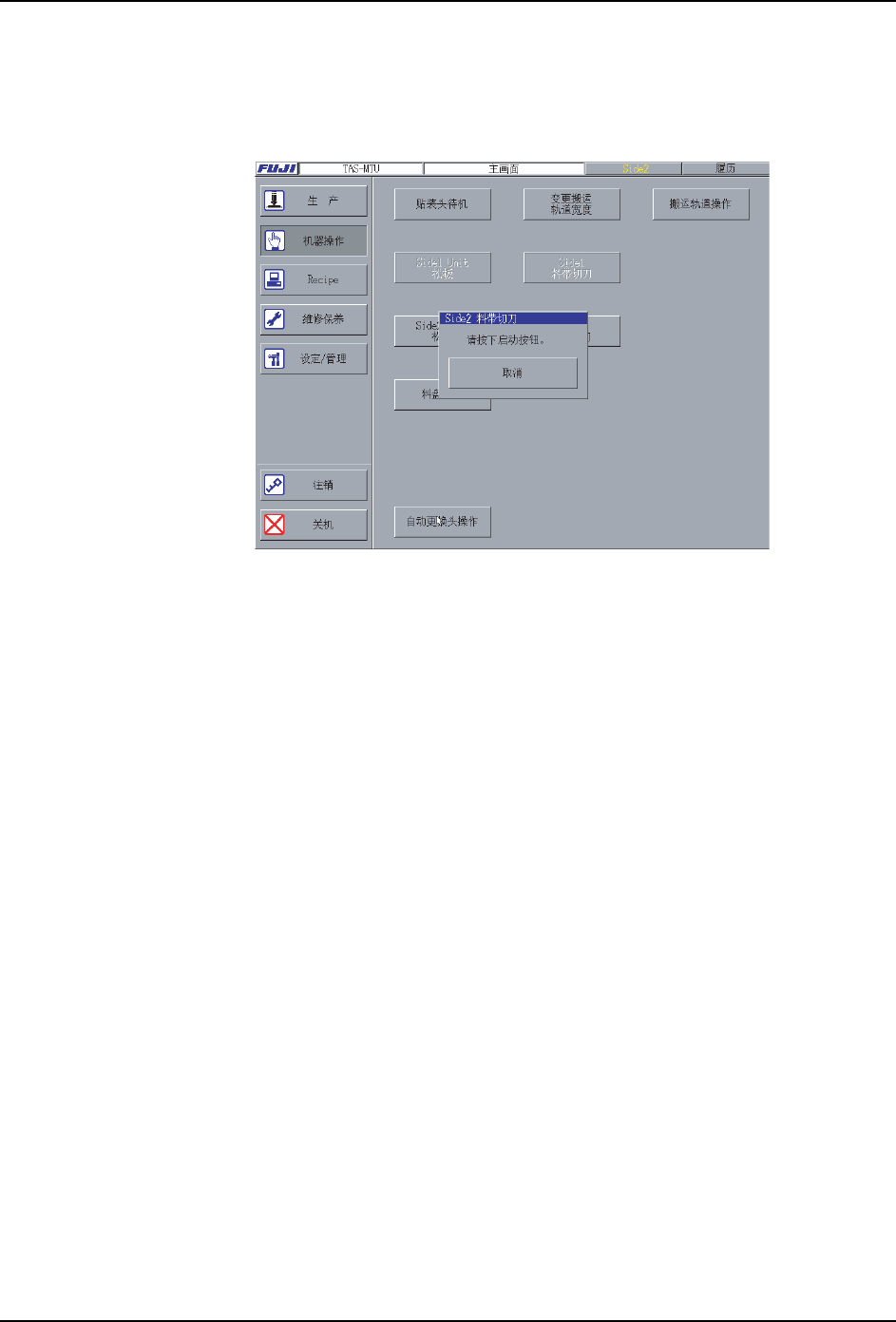

在 ［主画面］上顺序选择 [ 机器操作 ]、[Side1 废料带切刀 ]，按下启动按键。
解说
使 Side1 侧的废料带切刀动作，切断供料器的废料带。
下面的条件不齐备时，[Side1 废料带切刀 ] 按键不能操作。
·在 [ 工作条件设定 ] 画面的 [ 废料带切刀 ] 页，[ 废料带切刀 ] 设定为 「使用」。
·在平台 1 上设定废料带箱。
·在平台 1 上 MFU 被夹紧。
注意 )
1.这个指令请从 Side1 执行。从 Side2 侧不能执行。
2.这个指令在伺服系统的动力电源没被投入的时候不能执行。请在按下运转准备按键，
投入动力电源之后执行。
08SYS-0115S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 79
3.2.6 [ 机器操作 ] - [Side2 废料带切刀 ]
功能说明
Side2 侧的废料带切刀动作，切断供料器的料带。
表示步骤
在 ［主画面］顺序选择 [ 机器操作 ]、[Side2 废料带切刀 ]，按下启动按键。
解说
使 Side2 侧的废料带切刀动作，切断供料器的废料带。
下面的条件不齐备时，[Side2 废料带切刀 ] 按键不能操作。
·在 [ 工作条件设定 ] 画面的 [ 废料带切刀 ] 页上，[ 废料带切刀 ] 设定为「使用」。
·在平台 2 上设定了废料带箱。
·在平台 2 上 MFU 被夹紧。
注意 )
1.这个指令请从 Side2 侧执行。从 Side1 侧不能执行。
2.这个指令在伺服系统的动力电源没被投入的时候不能执行。请按下运转准备按键，投
入动力电源之后执行。
