3. 指令功能说明 SYS-XPF-4.1S
174 XPF 系统手册

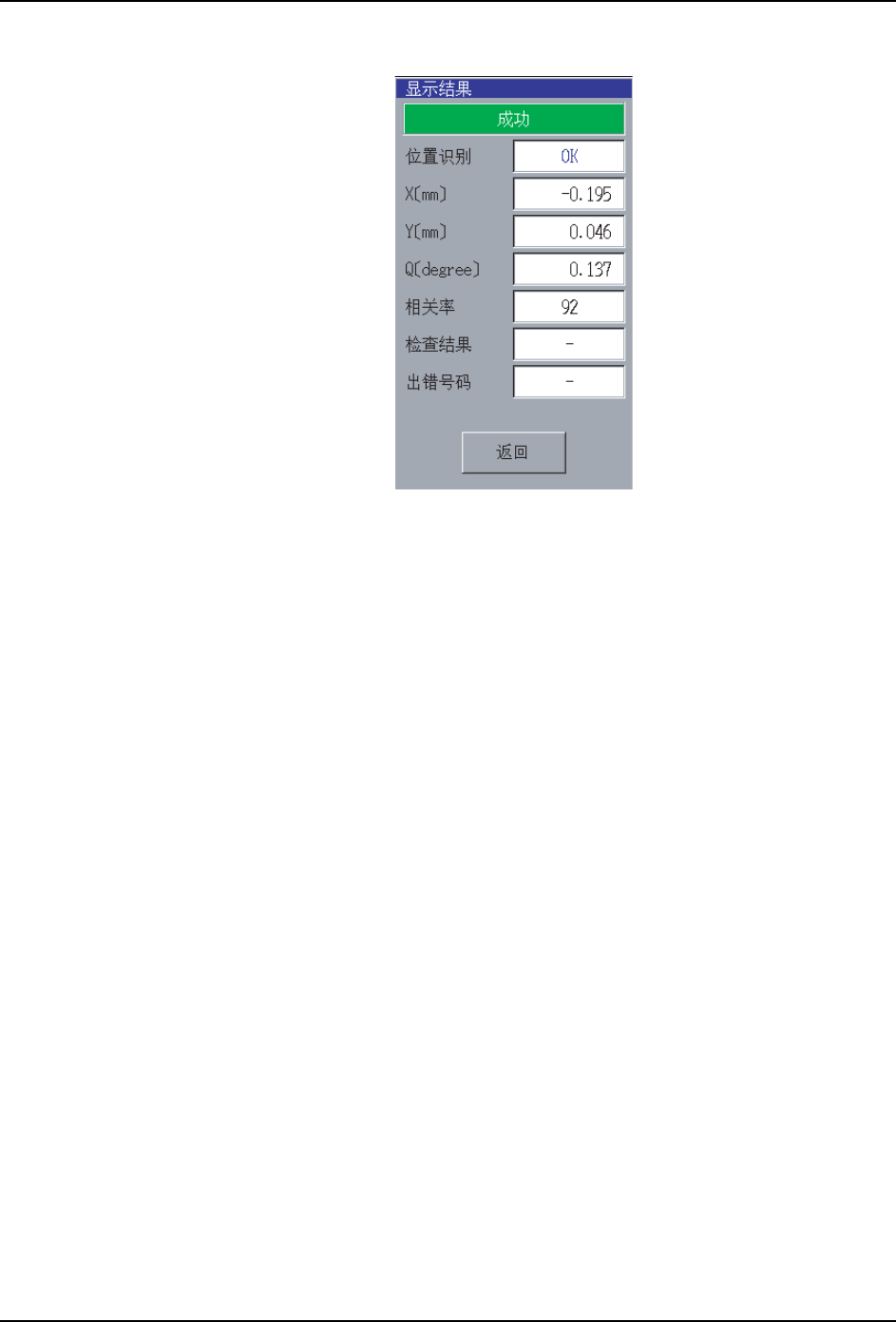

结果对话框
显示结果 显示影像处理结果。
成功 :SUCCESS( 背景 : 绿色 ) 失败 :FAIL( 背景 : 红 )
识别位置 显示对象的定位是否成功。
成功:OK(字符:蓝) 失败:NG(字符:红)
X[mm] 定位成功时的对象的 X 方向的位置。
Y[mm] 定位成功时的对象的 X 方向的位置。
Q[degree] 定位成功时的对象的 Q 方向的位置。
相关率 [%] 是对象和模板的相关率。相关率越高，所创建的模板和对象一致。
専嵏寢壥 显示对象的检验是否成功。
成功 :OK( 字符 : 蓝 ) 失败 :NG( 字符 : 红 )
错误编码 显示错误编码。
错误内容显示在错误信息对话框中。( 字符 : 红 )
08SYS-0454S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 175
错误信息窗口
显示错误的内容。在影像处理发生了错误的时候显示。
错误参数视窗
如果在公差检查时发生了错误等，显示出错误测定结果数据。
䫭䇃
㉏ൟऍ䜡䫭䇃
08SYS-0455S
Body Size X Original: 外形尺寸 X 的设定值
Body Size X Tolerance: 外形尺寸 X 的设定公差
Body Size X Result: 外形尺寸 X 的测定值
Body Size Y Original: 外形尺寸 Y 的设定值
Body Size Y Tolerance: 外形尺寸 Y 的设定公差
Body Size Y Result: 外形尺寸 Y 的测定值
Element Number: 要素编号
Lead Qty Original: 堷媟根数的设定值
Lead Qty Result: 堷媟根数的测定值
Lead Pitch Original: 堷脚间距的设定值
Lead Pitch Tolerance: 堷媟间距的设定公差
Lead Pitch Result: 堷媟间距的测定值
Lead Width Original: 堷媟宽度的设定值
Lead Width Tolerance: 堷媟宽度的设定公差
Lead Width Result: 堷媟宽度的测定值
Lead Length Original: 堷媟长度的设定值
Lead Length Tolerance: 堷媟长度的设定公差
Lead Length Result: 堷媟长度的测定值
Lead Center Original: 堷媟中心的设定值
Lead Center Tolerance: 堷媟中心的设定公差
Lead Center Result: 堷媟中心的测定值
Raised Lead Tolerance: 堷媟浮起检查的设定公差
Raised Lead Result: 堷媟浮起检查的测定值
Element
Number
0
Lead Pitch
Original
0.000
Lead Pitch
Tolerance
0.000
Lead Pitch
Result
0.000
08SYS-0456
3. 指令功能说明 SYS-XPF-4.1S
176 XPF 系统手册
重新运行过滤器
请按下 「履历」「影像」按键显示重新运行信息画面。其次请按下画面右下的过滤器图标。
由于使用重新运行过滤器，能使有特定的条件有的影像处理重新运行登记。由于使用重新运
行过滤器，可以减少登记的重新运行，并能大量地保存想调查的地方的重新运行数据。
注意 )被重新运行过滤器排排除的影像处理，不能进行重新运行。
过滤器有效 / 过滤器无效
选择重新运行过滤器的有效 / 无效。
只是错误 / 根据规则设定
如果选择了 「只有错误」时，在变为影像处理错误的时候保存重新运行数据。
如果选择了「根据规则设定」时，由于用重新运行过滤器设定的条件保存重新运行数据。那
时请从规则名选择或者增加规则后重新创建规则。
规则名
从组合框选择登记的过滤器规则。被选择的过滤器规则的内容显示在以下的一览表中。
追加规则
追加新的过滤器规则。单击这个按键的话，显示出以下的对话框，进行过滤器名的输入。
08SYS-0434E
08SYS-0435S
