3. 指令功能说明 SYS-XPF-4.1S
34 XPF 系统手册
吸嘴的设定以及更换结束后，请按下 [ 吸嘴更换结束 ] 按键。进行生产程序的读取。
在生产程序中指定的供料器以及料盘没有安装在机器中时，显示出以下画面。请按下 [OK]
按键，用在生产程序中指定的供料器以及料盘进行更换。更换方法请参考 『操作手册』的
「5. 换线」。
生产程序读取完以后，读取的生产程序名显示如下。
08SYS-0043S08SYS-0043S
08SYS-0044S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 35
3.1.3 [ 生产 ] - [ 供料器信息］
功能说明
确认和显示在生产程序中使用的供料器的种类或者状态，进行供料器跳过的设定。
表示步骤
1. 在 [ 主画面 ] 上顺序选择 [ 生产 ]、[ 供料器信息 ]。
2. 从[自动]画面的[设定]画面选择[供料器信息]。

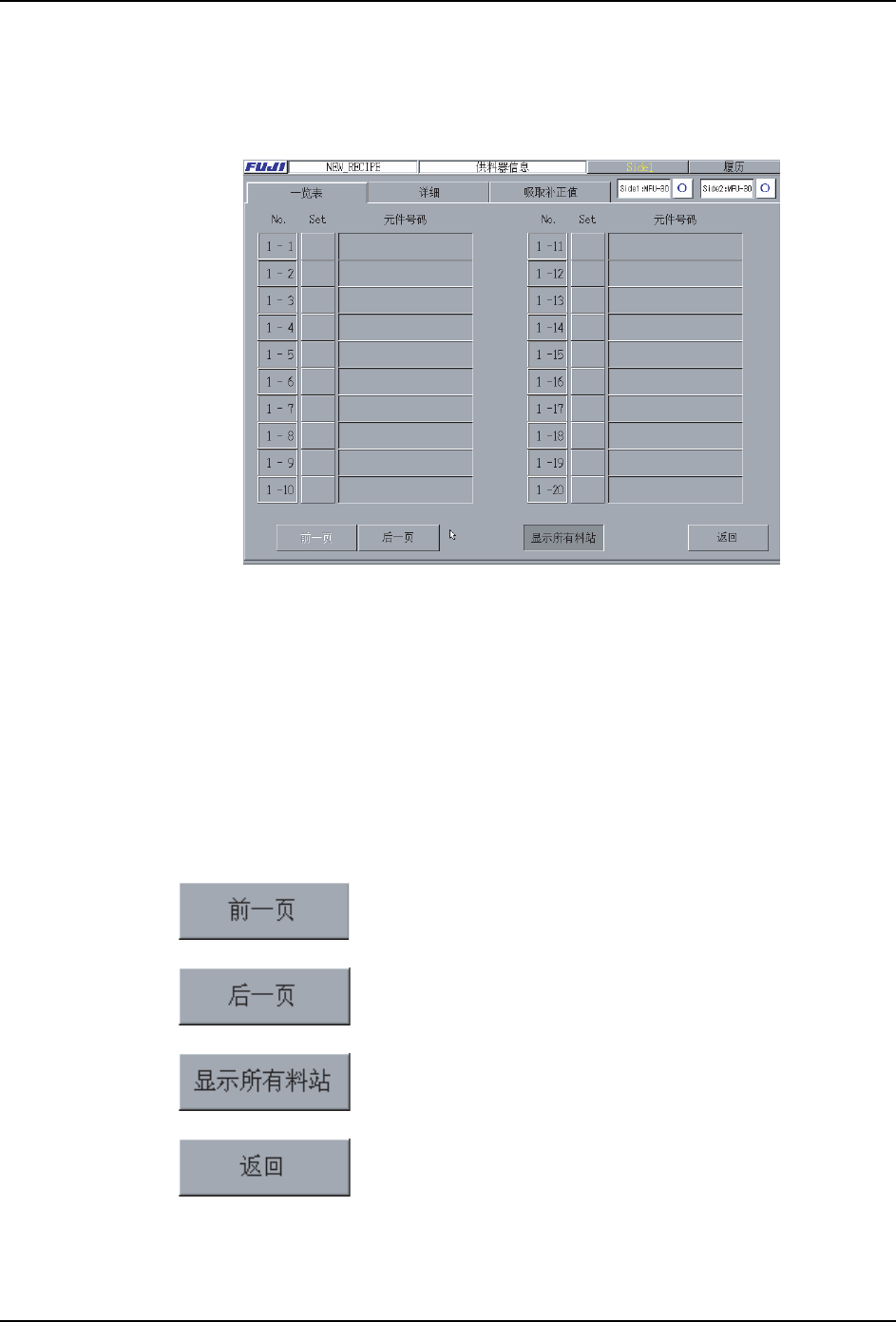

画面说明
08SYS-0045S
[ 一览表 ] 标签页 显示出安装的供料器的一览表。
[ 详细 ] 标签页 显示出安装的供料器的详细信息。
[ 吸取补正值 ] 标签页 显示 / 设定供料器的吸取补正值。
移到前一页。
移到后一页。
切换仅仅显示供料器安装的料站或者显示全部的料站。
关闭此画面。
3. 指令功能说明 SYS-XPF-4.1S
36 XPF 系统手册
解说
显示在生产程序中使用的供料器的信息。不拆除供料器供应元件的时候，请将供料器信息中
所显示的 「Set」的 「×」变更为 「○」。「×」即使只有一个也不进行生产。
在[供料器信息]画面上有3个标签页。
[ 一览表 ] 标签页 显示出供料器信息的一览表。安装元件时进行确认。
[ 详细 ] 标签页 显示出供料器的详细信息。进行安装的元件时的确认、供料器
跳过的设定。
[ 吸取补正值 ] 标签页 设定吸取补正值。一般自动调整吸取位置。吸取率显著恶劣
时，推荐变更数值进行调整。
在 [ 供料器信息 ] 画面的 [ 一览表 ] 标签页的项目如下所示。
No.： 显示平台 / 料站号码。用 「（平台） - （料站号码）」的形式进行表示。
「No.」用以下的颜色进行显示。
颜色 状态
红色 在生产程序中使用的料站
蓝色 作为次料站使用的料站
黑色 在生产中不使用的料站
注意 )在平台 / 料站号码的前面显示出 「*」的标记的料站表示在生产中使用料站。
Set： 「○」表示安装了元件。另外，「×」表示没有安装元件。
「×」的时候，请补充元件后按下 「×」变更为 「○」或者更
换供料器。
元件号： 表示元件号。元件号长的时候，显示出弹出窗口。
