3.2.7 [ 机器操作 ] - [ 搬运轨道操作 ]
功能说明
进行有关电路板取入、排出和升降台的升降等的搬运轨道的操作。
表示步骤

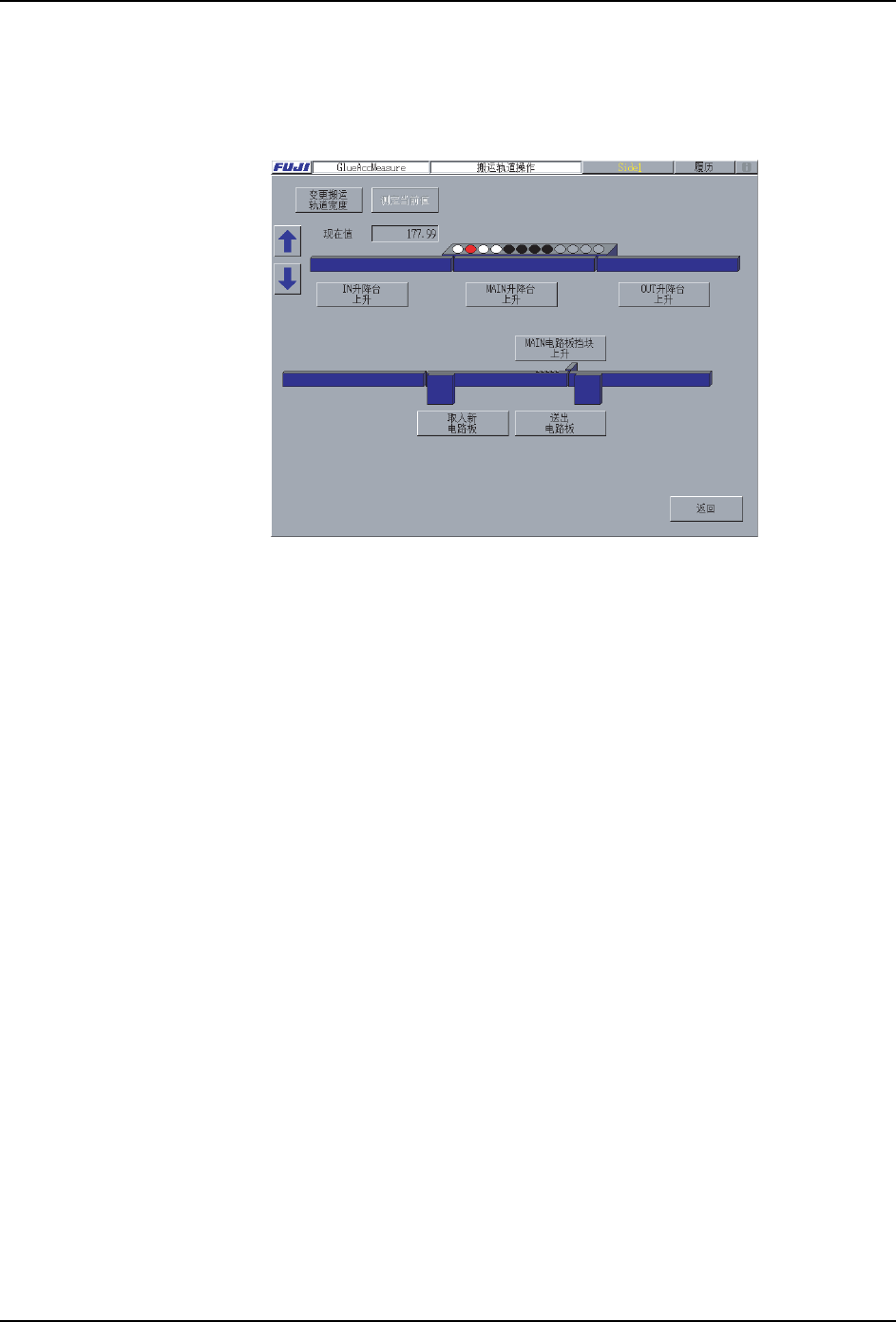

从 ［主画面］顺序选择 [ 机器操作 ]、[ 搬运轨道操作 ]。
解说
搬运轨道操作时，在取出电路板的试验时或者排除因为故障等残留在 MAIN 平台中的电路板
的时候使用。
1. 上升或者下降 IN 平台的升降台
a. IN 平台升降台在上升端的时候为 [IN 升降台下降 ], 上升端以外或者 IN 升降台的状态
不明的时候， 切换为 [IN 升降台上升 ] 按键。
b. 使 IN 平台的升降台上升的时候按下 [IN 升降台上升 ]、下降时按下 [IN 升降台下降 ]
按键。
2. 上升或者下降 MAIN 平台的升降台
a. MAIN 平台升降台在上升端的时候为 [MAIN 升降台下降 ], 上升端以外或者 MAIN 升降台
的状态不明的时候， 切换为 [MAIN 升降台上升 ] 按键。
b. 使 MAIN 平台的升降台上升的时候按下 [MAIN 升降台上升 ]、下降时按下 [MAIN 升降台
下降 ] 按键。
3. 上升或者下降 MAIN 平台的电路板停止块
a. MAIN 平台的电路板停止块在上升端的时候为 [MAIN 电路板停止块下降 ]，上升端以外
或者 MAIN 电路板停止块的状态不明的时候， 切换为 [MAIN 电路板停止块上升 ] 按键。
b. 使 MAIN 电路板停止块上升的时候按下 [MAIN 电路板停止块上升 ]、下降时按下 [MAIN
电路板停止块下降 ] 按键。
4. 上升或者下降 OUT 平台的升降台
a. OUT 平台升降台在上升端的时候为 [OUT 升降台下降 ], 上升端以外或者 OUT 升降台的
08SYS-0116S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 81
状态不明的时候， 切换为 [OUT 升降台上升 ] 按键。
b. 使 OUT 平台的升降台上升的时候按下 [OUT 升降台上升 ]、下降时按下 [OUT 升降台下
降 ] 按键。
5. 取入电路板
a. 将取入的电路板置放在 IN 平台上。
b. 按下 [ 取入新电路板 ] 按键。
c. 按下启动按键后，可以取入电路板。
6. 排出电路板
a. 按下 [ 排出电路板 ] 按键。
b. 按下启动按键的话，排出在 MAIN 平台上的电路板。
c. 取出排出的电路板。
7. 测定搬运轨道的当前值
a. 按下 [ 测定当前值 ] 按键后，显示出确认启动的对话框，请按下启动按键。
b. 测定了当前值，显示出 [ 当前值 ]。
8. 变更搬运轨道的宽度到任意宽度
a. 用[↑]按键或者[↓]按键变更搬运轨道宽度。
b. 在 [ 当前值 ] 中显示出当前的搬运轨宽度。
9. 变更搬运轨道的宽度到指定值

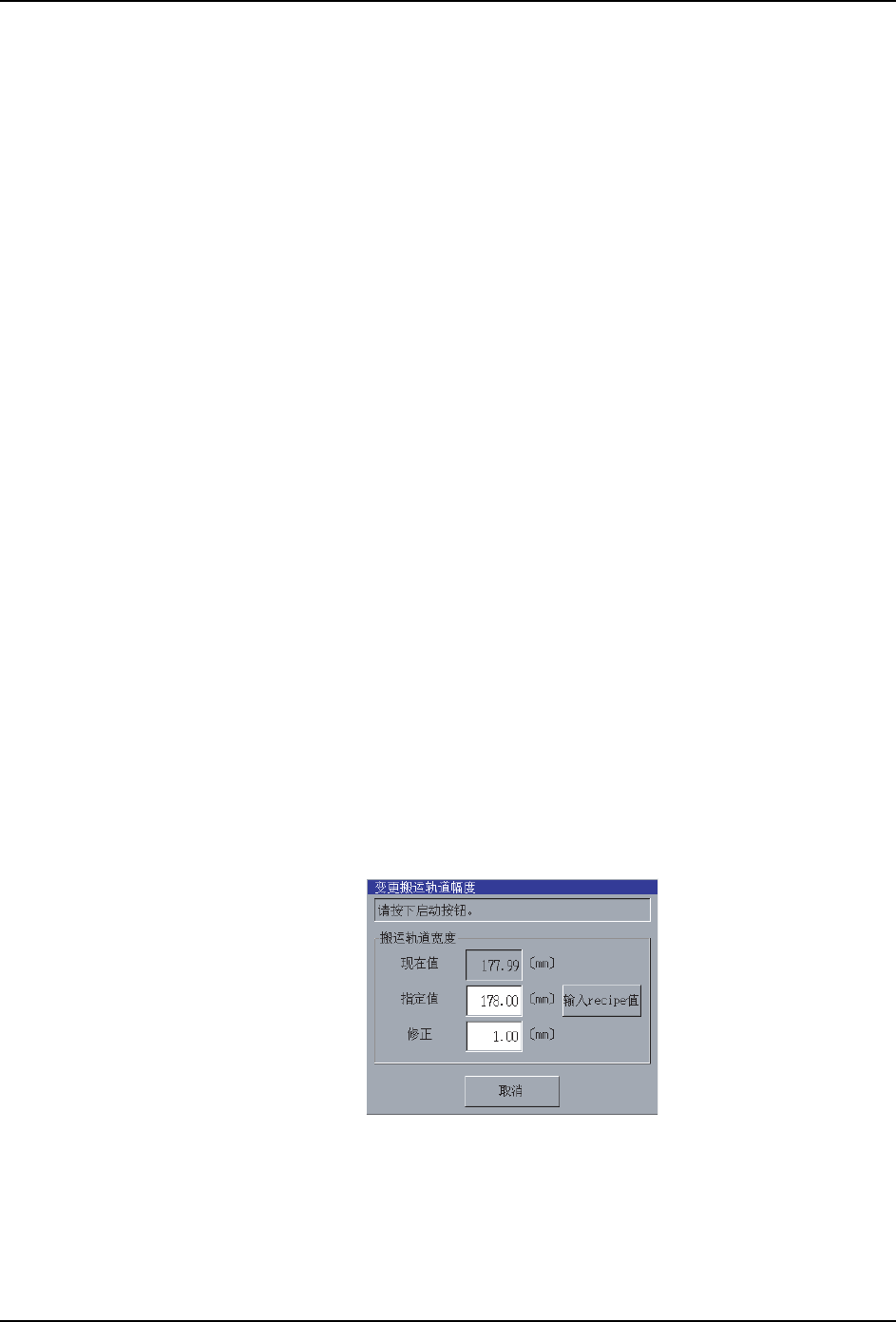

a. 按下 [ 变更搬运轨道宽度 ] 按键后，显示出变更搬运轨道宽度的对话框。
b. 变更值得时候，在 [ 指定值 ] 的输入框中输入数值。已经读入到生产程序中的时候，
用生产程序指定的数值设定 [ 指定值 ]。按下 [ 输入生产程序 ] 按键后，[ 指定值 ]
的数值返回到在生产程序中指定的数值。
c. 搬运轨道宽度可以用 [ 指定值 ] 变更到指定的宽度。
08SYS-0117Sa
3. 指令功能说明 SYS-XPF-4.1S
82 XPF 系统手册
3.2.8 [ 机器操作 ] - [ 吸嘴操作 ]
功能说明
吸取在工作头指定的自动更换头或者将当前吸取着的自动更换头与其他自动更换头更换。
表示步骤
从 ［主画面］顺序选择 [ 机器操作 ]、[ 自动更换头操作 ]。
画面说明
解说
吸嘴操作在更换自动更换头等的时候使用。
在 [ 吸嘴操作 ] 画面能进行如下操作。
1. 吸着指定的吸嘴
a. 按下指定的自动更换头号码按键 ([ 料盘吸嘴器 ]、[R1]、[S1-1]) 等。
b. 显示了确认信息，按下启动按键的话，吸取指定的更换头。
2. 更换指定的工具
a. 请按下其他的自动更换头号码按键，按下启动按键。
b. 返还当前吸取的自动更换头到自动更换头置放台上后吸取其他的自动更换头。
3. 返还吸取的自动更换头到自动更换头置放台
a. 吸取自动更换头的时候，请按下 [ 返回 ] 按键，按下启动按键。
b. 吸着的自动更换头自动地被返还到自动更换头置放台。
08SYS-0118S
返还吸着的自动更换头到自动更换头置放台。
停止强制地吸取着的吸嘴自动更换头的吸取。
关闭这个画面，返回 ［主画面］。
