SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 117
关于统计信息

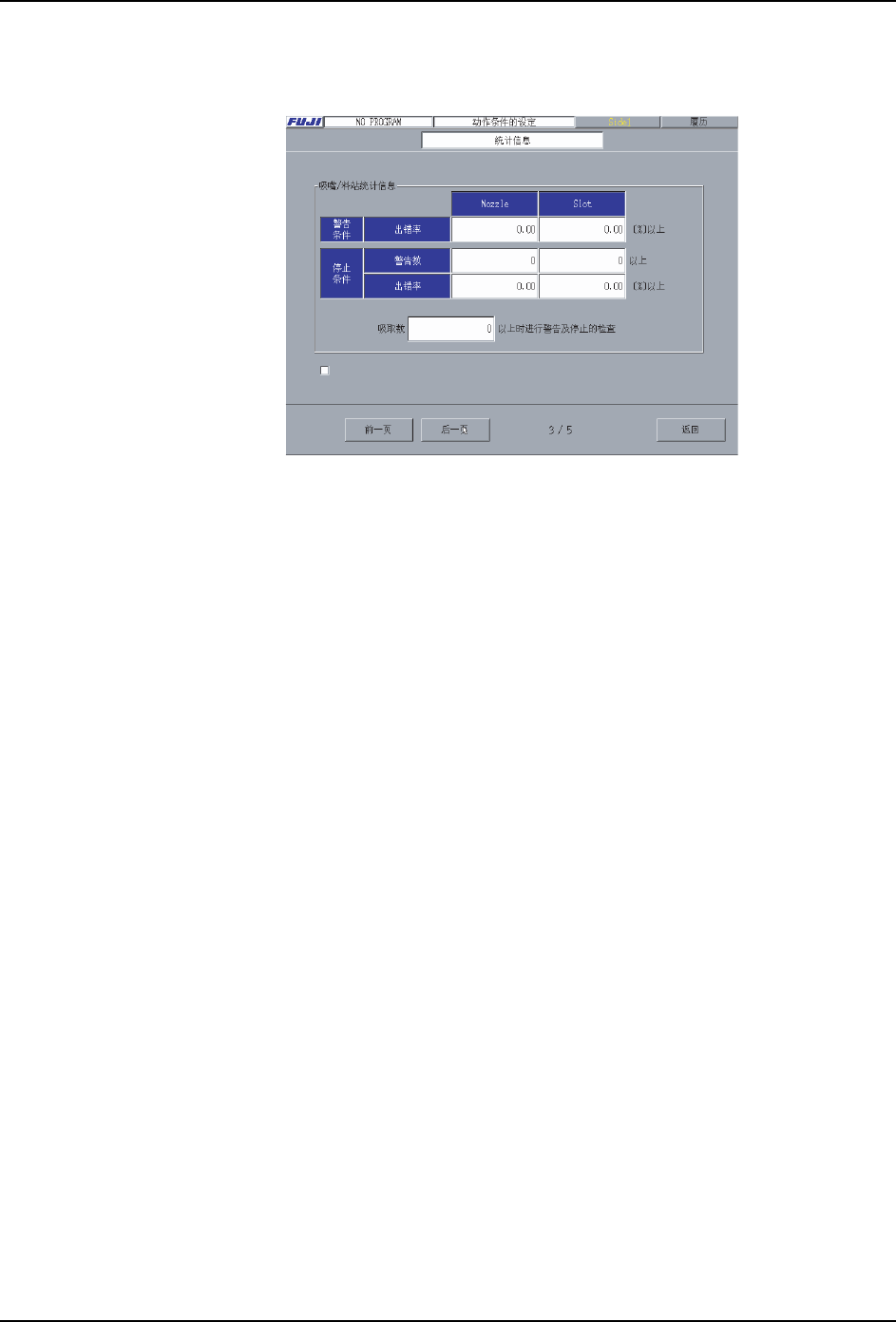

进行为了取得吸嘴 / 料站的错误状况的数据的设定。[ 统计信息 ] 画面构成如下。
1. 设定吸取数
吸取数中，设定开始错误检查的最低错误吸取数。到达到每吸嘴 / 料站设定了的吸取数
不进行停止条件的判断。( 输入范围 :0 ～ 10000)
备注 )错误吸取数的设定 0 的时候按以下的吸取数进行检查。
警告检查的最低吸取数 =(1/ 警告条件的错误率 ) × 100
停止检查的最低吸取数 =(1/ 停止条件的错误率 ) × 100
2. 设定警告条件区域
设定在进行警告的吸嘴及料站的错误率。( 输入范围 :0.00 ～ 停止条件的错误率 ) 但
是，设定值 「0.00」的场合不进行警告。
备注 )以下停止条件的错误率是 「0.00」时，能输入到 「100.00」为止。
3. 设定停止条件区域
a. [ 警告数 ] 区域，设定使机器停止的吸嘴、料站的错误数。
b. [ 错误率 ] 区域，设定使机器停止的吸嘴、料站的错误率。( 输入范围 :0.00 ～ 警告
条件的错误率 ) 但是，设定值 「0.00」的时候不停止。
备注 )上面的警告条件的错误率 「0.00」的时候，能输入到 「100.00」为止。
4. 设定 [ 按错误率高的顺序排列一览表 ]
在这个项目中放入选项后，在 [ 自动 ] 画面的 [ 机器信息 ] 的 [ 统计信息 ] 中，吸嘴、
料站的统计信息按错误率高的顺序显示。
不在这个项目放入选项的话，吸嘴、料站的统计信息按吸嘴号码或者料站号码的顺序显
示。
吸嘴 : 出现警告的吸嘴数达到了设定值的时刻停止机器。
( 输入范围 :0 ～ 吸嘴总数 )
但是，警告数 0 的时候不停止。
料站 : 出现警告的料站数达到了设定值的时刻停止机器。
( 输入范围 :0 ～料站总数 )
但是，警告数 0 的时候不停止。
08SYS-0246S
3. 指令功能说明 SYS-XPF-4.1S
118 XPF 系统手册
Fujitrax 设定 ( 选项 )
使用Fujitrax的时候，有必要进行Fujitrax Verifier以及Fujitrax Profiler固有的设定。
注意 )Verifier Profiler 功能不处于有效的时候，不显示 「动作条件设定」画面的
「Fujitrax 设定」页面。
固有值设定
使用 Fujitrax Verifier 功能的时候，请进行以下的固有值的设定。
4. ( 如果使用 Verifier 功能 )
请选择 「Verifier」标签页。
5. 在 「继续使用因料带拼接而停止的元件」上，选择是否继续使用料带拼接极限的料带。
__UseVerifier :1
(1: 检验功能有效，0: 无效 )
使用 Fujitrax Profiler 功能的时候，请进行以下的固有值的设定。使用 Profiler 的时候，
Verifier 也必须有效。
__UseProfiler :1(1: 检验功能有效，0: 无效 )
PanelIDGetWaitSecond :0 ～ 60 秒
指定从对 Fujitrax 要求电路板 ID 开始到取得为止的时间。
设定为 0 的时候，不使用超时功能。
操作步骤
1. 请从 「主画面」按顺序选择 「设定 / 管理」、「工作条件设定」。
2. 显示出 「工作条件设定」画面，按下 「下一页」按键。显示出 「Fujitrax 设定」页。
3. 在 「Fujitrax 版本」中显示出使用的 Fujitrax 的版本。
08OPE-0165S
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 119
选择项有 「禁止」、「允许使用」的 2 个。
入范围:1～300秒)
7. ( 如果使用 Profiler 功能 )
选择 「Profiler」标签页，请进行 Profiler 的动作设定。
8. 请 「电路板 ID 读取装置」中，指定电路板 ID 读取装置。
以下的装置可以使用。
禁止 : 如果在生产中察觉了料带极限就停止生产。
有以下的选择项。
允许使用 : 在生产中察觉了料带极限的时候，询问是否继续生产。
如果选择了继续，到用完元件 ( 机器管理的剩余数变为 0) 为止继续
执行生产。
6. 请 「主电脑通讯超时」上，设定对主电脑发送信息的时候的等候应答信息的时间。( 输
FLP: 用前道工序搬运轨道的条形码读取器读取电路板 ID。
定位点读取相机 : 用装置的定位点相机读取电路板 ID。
无 : 从临时 ID 运用或从前道工序 XPF 机读取电路板 ID。
9. 在 「电路板 ID 读取失败时的动作」中，指定电路板 ID 读取失败时的动作。
停止生产 : 生产停止，生产再开始后再读取
生产继续 : 用临时 ID 继续
询问 : 询问是否停止生产还是继续使用临时 ID
10.在 「前道工序 XPF 机器的 IP 地址」中，请指定前道工序 XPF 机器的 IP 地址。
11.在 「后道工序 XPF 机器的 IP 地址」中，请指定后道工序 XPF 机器的 IP 地址。
08OPE-0166S
