解说
吸嘴编辑器是更换吸嘴的时候使用。吸嘴编辑器设定的吸嘴，必须与实际安装的吸嘴相符。
不相符的时候，对生产有可能发生错误。
必须有下面的吸嘴。在自动运转中自动地被使用。请务必设定吸嘴单元置放台。

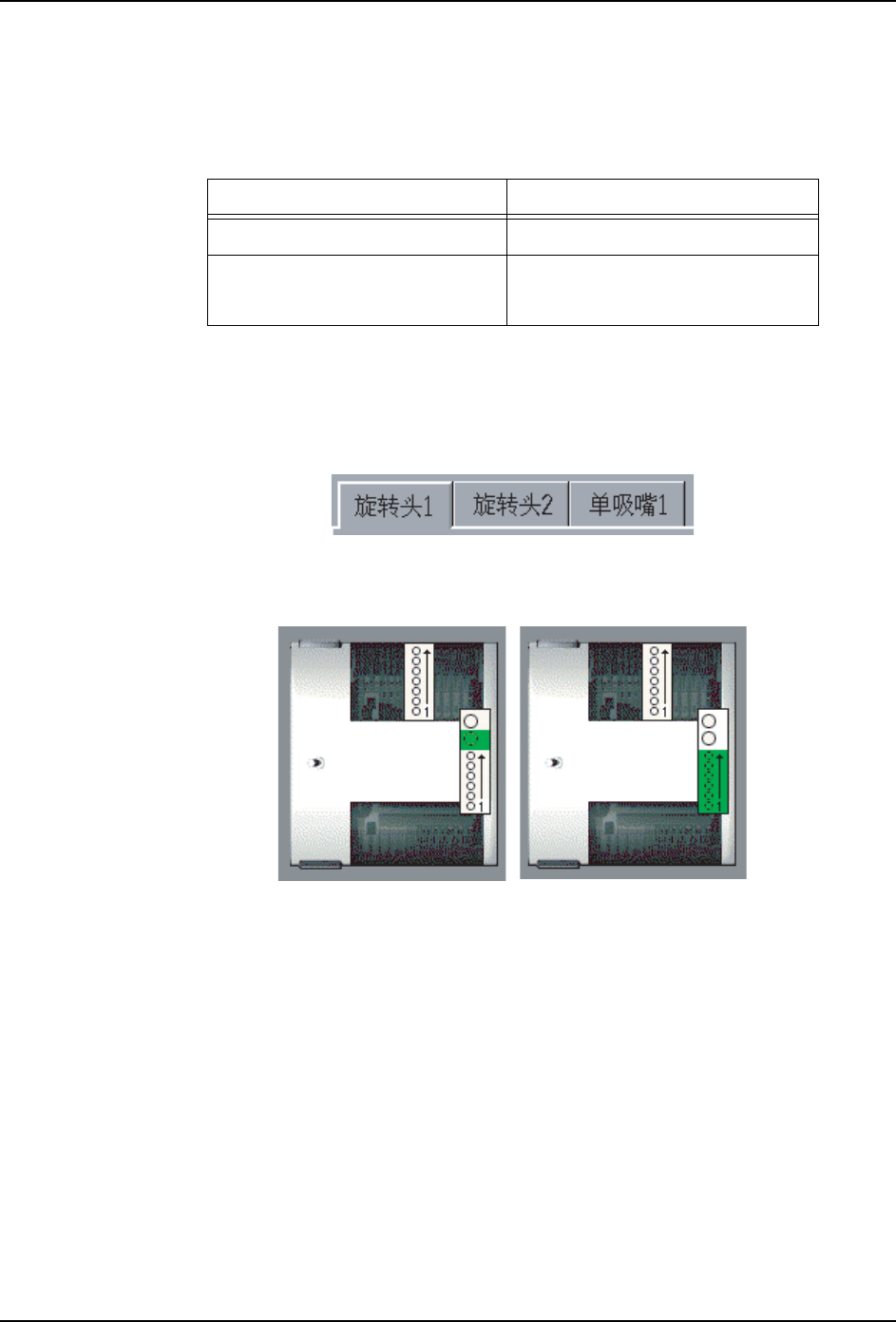

吸嘴单元的选择，选择在画面上部的下一个标签页进行。
备注 )夹紧 MTU 的话，追加 [ 单吸嘴 2] 标签页。
当前被选择的吸嘴单元的地方，在画面中央下的图上，象下面一样地用绿色表示。
更换吸嘴
1. 把 [ 生产程序吸嘴 ] 中显示的吸嘴做为参考，设定 [ 机器吸嘴 ]。按下 [ 复数选择 ] 后，
可以归纳为一次更换复数的吸嘴。

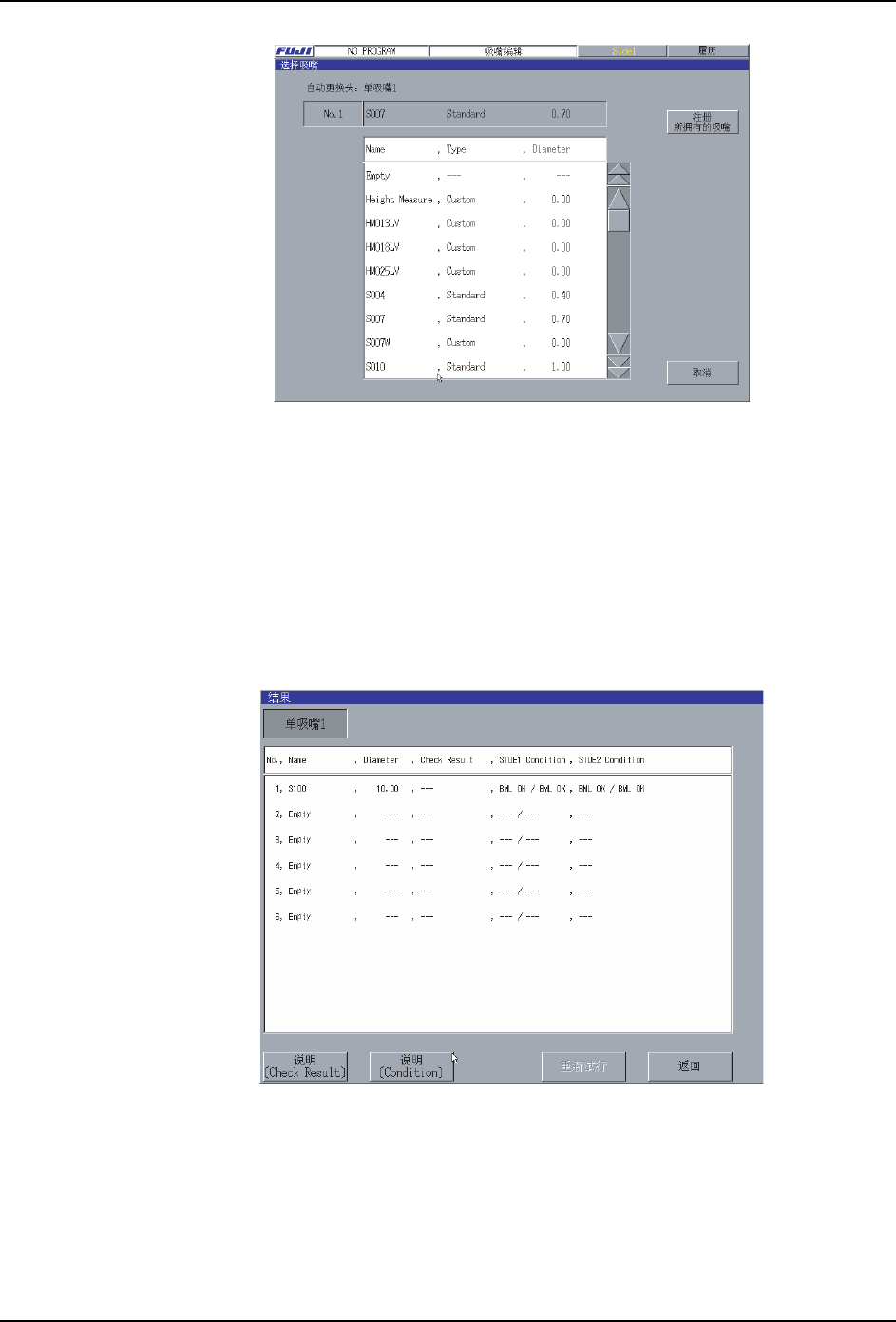

2. 选择 [ 机器吸嘴 ] 的吸嘴号码，显示可以更换的吸嘴。如下显示。
吸嘴种类 理由
φ 10.0 单吸嘴吸嘴 周期自动补正中使用。
料盘高度测定吸嘴 测定料盘的高度。
( 只有在使用料盘元件时 ) 只有在最后的单吸嘴上可以设定。
䗝ᢽᮟ䕀༈ⱘᯊ 䗝ᢽऩఈⱘᯊ
08SYS-0062S
3. 指令功能说明 SYS-XPF-4.1S
42 XPF 系统手册
3. 把 [ 生产程序吸嘴 ] 中表示的吸嘴做为参考，请选择设定的吸嘴。如果中止设定，请按
下[取消]按键。
4. 选择的吸嘴设定在 [ 机器吸嘴 ] 中。对其他的吸嘴，进行同样的操作设定吸嘴。
5. 将机器的吸嘴单元置放台的吸嘴单元与 [ 机器吸嘴 ] 设定了的吸嘴单元进行更换。
6. 如果更换了吸嘴单元，请按 [ 尺寸检查 ] 按键。进行吸嘴尺寸和吸嘴亮度的确认。
7. 确认结束时，显示出下面的画面。
8. 请确认 「Condition」、「Size Result」项目中是否有错误 ( 「Warning」、「Error」)。
如果有错误，按下 [ 说明 (Size Result)] 或者 [ 说明 (Condition)] 按键，请根据显示
的指示，进行吸嘴等的确认。此后，请再次进行尺寸检查。
9. 按下[返回]按键，返回[吸嘴编辑器]画面。
注意 )如果留有尺寸检查错误，就那样进行生产和机器的操作的话 , 有可能发生错误。
08SYS-0063Sa
08SYS-0064S
Downloaded at 2008/08/04 14:17 JST by 3UEE3964 DL#NiTyRekU
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 43
登录所持有的吸嘴
请在 [ 登录所持有吸嘴 ] 画面登录用户购买的吸嘴。
1. 请从选择吸嘴画面选择 [ 登录所持有吸嘴 ] 指令。
2. 请将用户持有的吸嘴根据旋转自动更换头、单吸嘴自动更换头分别选择后按下 [ 登录 ]
按键。
08SYS-0063Sa
08S
YS-0390S
